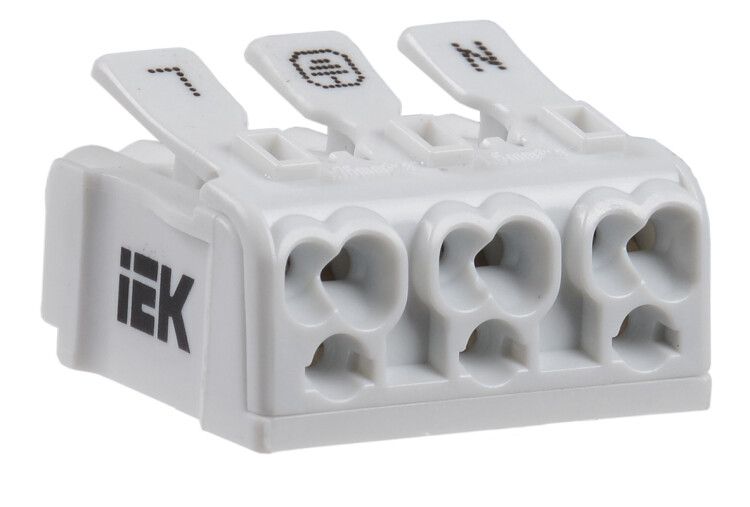

Клемма пружинная соединительная КСП3-L+N+PE | UKZ-B06-3P-F0-E0-10 IEK

Клемма пружинная соединительная КСП3-L+N+PE от бренда IEK - это компактное устройство для надёжного и быстрого соединения одножильных и многожильных медных проводов в распределительных коробках, щитах и оборудовании. Артикул ukz-b06-3p-f0-e0-10 обеспечивает комбинированное подключение фазы, нуля и заземления в одном модуле, что упрощает сборку электрических цепей.

Назначение и область применения

Клемма пружинная соединительная КСП3-L+N+PE используется для создания постоянных электрических соединений в сетях переменного тока до 450 В и частотой 50 Гц. Подходит для присоединения проводников в распределительных щитах, автоматических выключателях, УЗО, светильниках, бытовых и промышленных устройствах. Особенно эффективна там, где требуется быстро и безопасно соединить несколько проводов без инструментов - например, при замене оборудования или модернизации проводки.

Технические характеристики

• Тип зажима: пружинный (самонажимной механизм - не требует затяжки винтов)
• Сечение провода: 0,5–2,5 мм2 (для меди, одножильных и многожильных)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Количество контактов: 9 (3 полюса × по 2 зажима каждый)
• Полюсы: L (фаза), N (нуль), PE (заземление) - все в одном корпусе
• Ширина одной ячейки: 5 мм - позволяет плотно устанавливать рядом другие клеммы
• Позиция подключения: сбоку - удобно для прямого входа/выхода проводов
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и открытых щитов
• Материал корпуса: термопласт - устойчив к перегреву и механическим нагрузкам
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Цвет: серый - соответствует стандартному цветовому решению IEK

Совместимость и монтаж

Клемма пружинная соединительная КСП3-L+N+PE монтируется непосредственно - без DIN-рейки. Её можно закрепить на поверхности с помощью клея, хомутов или встроенных крепёжных элементов (если есть). Для подключения:

• Очистите изоляцию с провода на 8–10 мм
• Отожмите рычаг зажима - он находится сверху каждого контакта
• Вставьте провод до упора
• Отпустите рычаг - зажим зафиксирует провод самостоятельно

Не используйте инструменты для затяжки - пружинный механизм не предназначен для этого. Максимально допустимое сечение - 2,5 мм2; более толстые провода не войдут. Нельзя соединять алюминиевые провода - только медь.

Безопасность и стандарты

Клемма пружинная соединительная КСП3-L+N+PE соответствует требованиям к безопасности для электроустановок в РФ и странах ЕАЭС. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Применяется в соответствии с ПУЭ и ГОСТ Р 50030.5.1. Материал корпуса имеет класс горючести UL94 V-0 - не распространяет пламя.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи
• Стабильный контакт - пружинный механизм предотвращает ослабление соединения со временем
• Компактность - три функциональных группы в одном модуле экономят место в щите
• Надёжность - не требует периодической проверки затяжки, как винтовые аналоги
• Защита от перепутывания - чёткая разметка L/N/PE снижает риск ошибок при монтаже

Ограничения применения

• Подходит только для медных проводов - нельзя использовать с алюминием
• Максимальное сечение - 2,5 мм2; провода больше не поместятся
• Не рассчитана на высокую вибрацию - не рекомендована для мобильного оборудования без дополнительной фиксации
• Не предназначена для работы при температурах выше +40 C - в тепловых шкафах нужен принудительный охладитель
• Отсутствует DIN-крепление - требует дополнительного способа фиксации на стенке или плате

Примеры использования

• Объединение трёх групп освещения в распределительной коробке (L, N, PE)
• Подключение УЗО и автоматического выключателя в квартирном щитке
• Соединение проводов от датчиков движения и реле в системах автоматизации
• Разводка сети в промышленных пультах управления
• Монтаж в холодных помещениях (например, холодильные камеры, подвалы)

Практические советы

• Перед вставкой провода всегда проверяйте, чтобы изоляция была удалена точно на 8–10 мм - меньше не захватится, больше может вызвать замыкание
• Не вставляйте два провода в один зажим - даже если они одного сечения - это нарушает нормы и снижает надёжность
• При использовании в местах с возможным доступом людей - лучше закрывать клемму крышкой или устанавливать в закрытом щите
• При необходимости удлинения провода - используйте отдельную клемму КСП3-L+N+PE, а не скрутку
• Проверяйте соответствие сечения провода перед покупкой - если сечение 4 мм2, выбирайте другую модель
