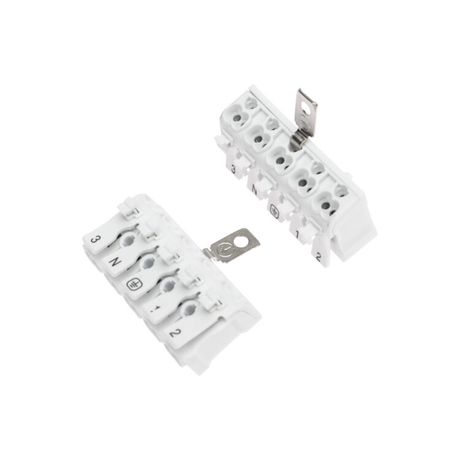

Клемма пружинная соединительная КСП 5-полюсная с заземлением и монтажными ножками (50 шт./уп.) | 07-6217-2 REXANT MEET

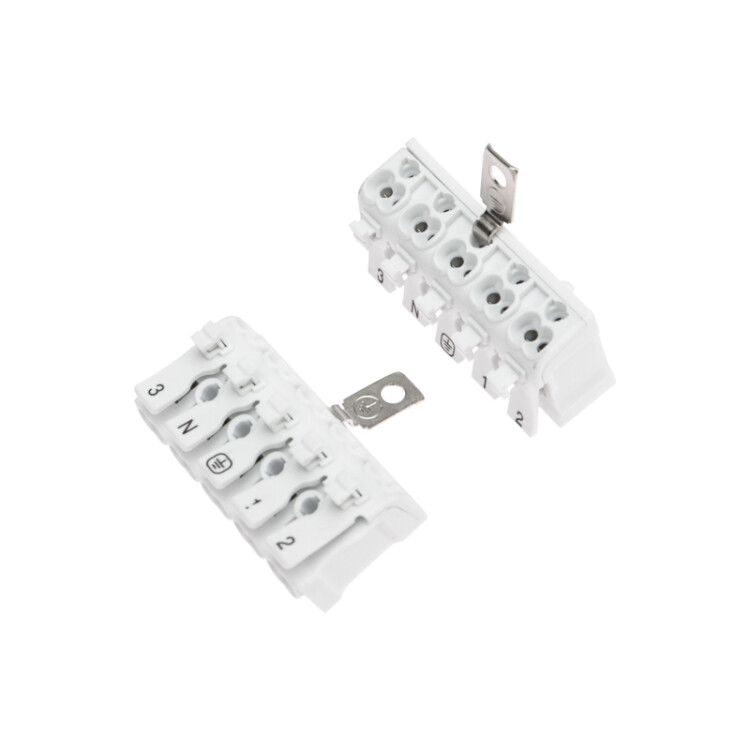

Клемма пружинная соединительная КСП 5-полюсная с заземлением и монтажными ножками (50 шт./уп.) от REXANT - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и оборудовании. Артикул 07-6217-2 обеспечивает комбинированную функциональность: пять отдельных контактов, заземление и возможность крепления на DIN-рейку.

Назначение и область применения

Эта клемма используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В. Подходит для монтажа в электрических щитах, распределительных коробках, пультах управления, системах освещения и автоматизации. Особенно эффективна там, где требуется частая перенастройка или замена проводов - благодаря пружинному механизму не нужен инструмент для затяжки.

Технические характеристики

• Количество полюсов: 5 (включая заземление)
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Температурный диапазон: от -60 C до +40 C
• Ширина: 26 мм
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: белый
• Способ присоединения: винтовое зажимное соединение с пружинным механизмом
• Положение входа проводов: сбоку
• Способ монтажа: непосредственно на поверхность или через монтажные ножки

Совместимость и монтаж

Клемма КСП 5-полюсная с заземлением имеет две монтажные ножки, позволяющие закрепить её на DIN-рейке или прямо на поверхности. Для установки достаточно вставить ножки в отверстия или зафиксировать в щите. Провода вводятся сбоку - удобно при плотном расположении элементов. Каждый контакт имеет отдельный зажим с пружиной: чтобы подключить провод, просто вставьте его в гнездо до упора - зажим сработает автоматически. Для отключения - нажмите рычаг на верхней части зажима и вытяните провод.

Заземляющий контакт выделен отдельно и имеет винтовую клемму для подключения PE-проводника. На всех контактах есть маркировка: “ФАЗА”, “НОЛЬ”, “ЗЕМЛЯ” - снижает риск ошибок при монтаже.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Применяемые материалы обеспечивают долговременную устойчивость к механическим нагрузкам и химическим воздействиям. Номинальные значения тока и напряжения соответствуют ГОСТ Р 50030.5.1 и IEC 60947-7-1. Работает в условиях повышенной влажности и широких температурных колебаний.

Преимущества

• Не требует отвертки - подключение и отключение проводов одним движением
• Чёткая цветовая и буквенно-цифровая маркировка каждого контакта
• Удобная компактная форма (26 мм) - экономит место в щитах
• Стальной контакт - высокая проводимость и устойчивость к окислению
• Подходит для многожильных проводов без опрессовки
• Встроенные монтажные ножки - ускоряют установку

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен выход из строя из-за разницы коэффициентов теплового расширения
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут
• Не рассчитана на постоянную вибрацию или ударные нагрузки - рекомендовано использовать в стационарных установках
• Рабочая температура выше +40 C недопустима - возможна деформация корпуса
• Не следует применять в взрывоопасных средах - отсутствует сертификат Ex

Примеры использования

• Распределительный щит жилого дома - соединение групп освещения и розеток
• Автоматизированный конвейер - подключение датчиков и исполнительных устройств
• Щит управления насосной станцией - разводка фаз, нуля и заземления
• Монтаж светильников в офисе - ответвление проводов от основной линии

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинный конец может мешать контакту
• Используйте только медные провода - алюминий не совместим
• Проверяйте плотность соединения: после вставки слегка потяните провод - он не должен выйти
• При монтаже на DIN-рейку убедитесь, что ножки полностью вошли в направляющие
• Для обслуживания - всегда отключайте питание перед работой с клеммой
• Комплект 50 штук - идеален для крупных проектов, где требуется много одинаковых соединений
