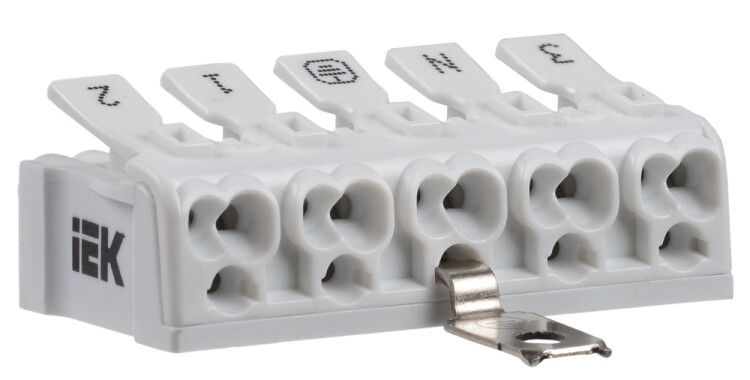

Клемма пружинная соединительная КСПз5-3L+N+PE | UKZ-B06-5P-F0-E1-10 IEK

Клемма пружинная соединительная КСПз5-3L+N+PE от IEK предназначена для надёжного и быстрого соединения проводов в распределительных коробках, щитах и на оборудовании. Эта модель объединяет три фазных, один нулевой и один защитный проводник в одном корпусе, что упрощает сборку сетей 220/380 В. Артикул ukz-b06-5p-f0-e1-10 соответствует серийному решению IEK для промышленной и жилой автоматизации.

Назначение и область применения

Клемма пружинная соединительная КСПз5-3L+N+PE используется для создания постоянных соединений между одножильными и многожильными медными проводами в цепях переменного тока до 450 В и частотой 50 Гц. Подходит для установки в электрощитах, распределительных коробках, на пультах управления, станках и других устройствах, где требуется компактное и безопасное распределение фаз, нуля и заземления.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку типичных групп освещения и розеток;
• Номинальное напряжение: 450 В - обеспечивает работу в трёхфазных сетях 380 В;
• Количество полюсов: 5 - три фазных (L), один ноль (N), один защитный PE;
• Тип зажима: пружинный - не требует инструментов для подключения и отключения;
• Диапазон сечений провода: 0,5–2,5 мм2 - совместим с большинством кабелей для внутренней проводки;
• Ширина: 5 мм - компактный форм-фактор для плотной укладки в щитах;
• Рабочая температура: от –60 C до +40 C - работает в холодных помещениях и на улице при условии защиты от атмосферных воздействий;
• Материал корпуса: термопласт - устойчив к перегреву и механическим повреждениям;
• Срок службы: 10 лет - рассчитана на длительную эксплуатацию без обслуживания;
• Цвет: серый - стандартизирован для визуального отличия от других элементов.

Совместимость и монтаж

Клемма пружинная соединительная КСПз5-3L+N+PE монтируется на кабель - то есть провода вставляются прямо в зажимы, расположенные сбоку. Для подключения достаточно зачистить конец провода на 8–10 мм и вставить его до упора. Никаких винтов или гаек не требуется. Монтаж возможен даже при наличии уже установленных проводов - можно легко заменить или добавить участок цепи. Устройство не имеет крепёжной ножки, поэтому фиксируется только внутри шины или коробки. Подходит для установки в DIN-рейку с использованием специальных адаптеров (не входят в комплект).

Безопасность и стандарты

Клемма КСПз5-3L+N+PE соответствует требованиям к изолирующим материалам и теплостойкости, указанным в ГОСТ Р 50030.5.1 и IEC 60947-7-1. Применяемый термопласт не распространяет горение и сохраняет форму при нагреве до предела рабочей температуры. Соединения обеспечивают надёжный контакт без прогрева, что снижает риск возгорания. Защитный проводник (PE) отделён от фазных и нулевых, исключая случайное замыкание.

Преимущества

• Быстрая установка - не нужны отвертки, достаточно вставить провод;
• Удобство обслуживания - провод можно вынуть и заменить без демонтажа всей группы;
• Стандартная схема L+N+PE - сразу готово решение для однофазных цепей с заземлением;
• Высокая надёжность контакта - пружинный механизм не ослабевает со временем;
• Компактность - занимает мало места в щите, позволяет экономить пространство.

Ограничения применения

• Не предназначен для алюминиевых проводов - только медь;
• Запрещено использовать с проводами сечением менее 0,5 мм2 или более 2,5 мм2 - риск плохого контакта или повреждения механизма;
• Не рассчитана на прямую установку на DIN-рейку без дополнительных креплений;
• Не следует применять в условиях постоянного погружения в воду - IP-защита не указана, значит, устройство не герметично;
• Не рекомендовано для высокочастотных или импульсных цепей - оптимизирована для 50 Гц.

Примеры использования

• Подключение розеточных групп в квартире - три фазы, N и PE в одной точке;
• Распределение питания на станке с трёхфазным двигателем и системой заземления;
• Объединение нескольких светильников в одну цепь с общим нулём и заземлением;
• Сборка временных распределительных щитов на стройплощадке;
• Аварийное восстановление цепи после повреждения старых клемм.

Практические советы

• Перед вставкой провода обязательно зачищайте концы - остатки изоляции нарушают контакт;
• Не используйте плоскогубцы для вдавливания провода - давление должно быть равномерным и мягким;
• Проверьте, что все провода полностью вошли в зажимы - слышится характерный щелчок;
• Если собираете несколько таких клемм рядом, оставляйте минимальный зазор 5 мм между ними для теплоотвода;
• Для удобства монтажа в щитах используйте пластиковые держатели или крепёжные планки - KSP не крепится самостоятельно;
• При работе в холоде (ближе к –60 C) согрейте провод перед вставкой - металл становится хрупче.
