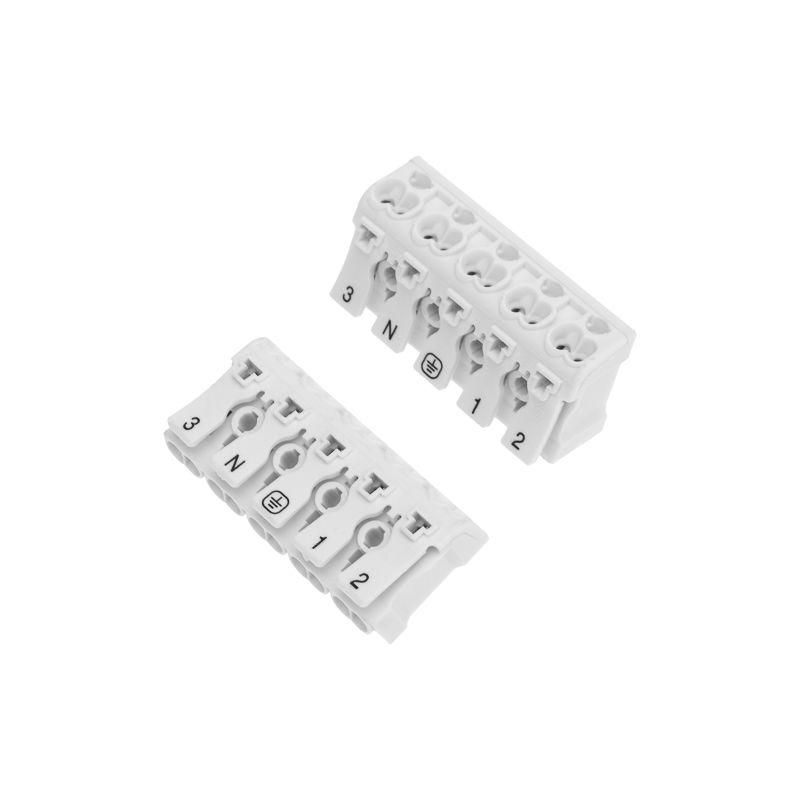

Клемма пружинная соединительная КСП 5-полюсная (50 шт./уп.) | 07-6217 REXANT MEET

Клемма пружинная соединительная КСП 5-полюсная (50 шт./уп.) от REXANT - компактное решение для надёжного соединения одножильных и многожильных медных проводов в распределительных коробках, щитах и оборудовании. Артикул 07-6217 обеспечивает быстрый монтаж без инструментов и подходит для систем освещения, автоматики и слаботочных цепей.

Назначение и область применения

Клемма КСП 5-полюсная используется для создания разветвлений и соединений в электрических сетях переменного тока до 450 В. Подходит для монтажа в распределительных щитах, светильниках, пультах управления, бытовой и промышленной аппаратуре. Особенно удобна там, где требуется частая перенастройка или замена проводов - например, при обслуживании систем освещения, терморегуляторов или конвейеров.

Технические характеристики

• Количество полюсов: 5
• Количество контактов: 5
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: от -60 C до +40 C
• Ширина одной ячейки: 26 мм
• Способ присоединения: винтовое (фиксация через защелку)
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: белый
• Положение входа провода: сбоку

Совместимость и монтаж

Клемма КСП 5-полюсная устанавливается непосредственно на DIN-рейку шириной 35 мм (не требует дополнительных креплений). Для подключения провода достаточно открыть защелку, вставить жилу на нужную глубину и закрыть механизм - контакт формируется за счёт пружины, без затяжки винта. Удобно использовать с проводами сечением 0,5–2,5 мм2. Не совместима с алюминиевыми проводниками или проводами большего сечения - риск перегрева и потери контакта.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение и соответствует требованиям пожарной безопасности. Присутствуют маркировки «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» на подвижной крышке - снижают вероятность ошибки при подключении. Соответствует общепринятым нормам для устройств до 450 В, однако сертификаты не указаны - рекомендуется проверить соответствие ГОСТ Р 50030.5.1 и IEC 60947-7-1 при использовании в промышленных объектах.

Преимущества

• Быстрая установка - не нужны отвертки, достаточно нажать защелку
• Устойчивость к вибрациям - пружинный контакт сохраняет давление даже при механических колебаниях
• Чёткая маркировка - предотвращает путаницу при подключении фаз, нуля и заземления
• Высокая плотность - 5 полюсов занимают всего 130 мм по ширине (5×26 мм)
• Стабильность контакта при перепадах температур - благодаря материалу контактов и герметичному корпусу

Ограничения применения

• Не допускается использование с алюминиевыми проводами - возможен окислительный процесс и потеря контакта
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут и повредят механизм
• Рабочая температура выше +40 C недопустима - риск деформации ПВХ и снижения прочности контакта
• Не предназначен для постоянного погружения в воду - IP-класс защиты не указан, работает только в сухих помещениях
• Не рекомендован для высокочастотных или импульсных нагрузок - оптимизирована для сети 50 Гц

Примеры использования

• Подключение группы точечных светильников в одном контуре
• Разводка сигналов от датчиков движения к контроллеру
• Объединение проводов в распределительной коробке квартиры
• Сборка панели управления станком с несколькими выходными цепями
• Монтаж системы теплого пола с термостатом

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная часть может мешать защелке
• Используйте только медные провода - даже если они многожильные, важно, чтобы жилы были хорошо спрессованы
• Проверьте, что все защелки полностью закрыты - открытая крышка = плохой контакт
• При групповой установке нескольких клемм КСП 5-полюсных (артикул 07-6217) соблюдайте интервал между ними - не менее 5 мм для теплоотвода
• Для сервисного обслуживания легко вынимайте провод - просто откройте защелку и потяните жилу
• Учитывайте, что 50 штук в упаковке - хватает на несколько щитов, но лучше заказывать с запасом при масштабном монтаже
