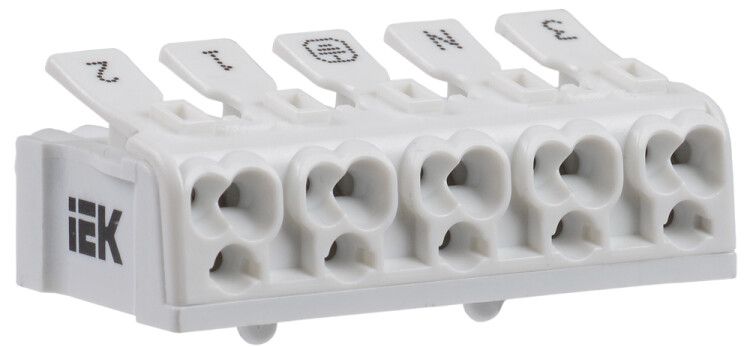

Клемма пружинная соединительная КСПн5-3L+N+PE | UKZ-B06-5P-F1-E0-10 IEK

Клемма пружинная соединительная КСПн5-3L+N+PE от бренда IEK - это компактное устройство для надёжного соединения пяти проводников: трёх фазных, одного нулевого и одного защитного заземления. Подходит для монтажа в распределительных щитах, автоматических выключателях и других устройствах, где требуется быстрое и безопасное подключение медных проводов сечением 0,5–2,5 мм2.

Назначение и область применения

Клемма пружинная соединительная КСПн5-3L+N+PE используется для создания постоянных электрических соединений в сетях переменного тока до 450 В и частотой 50 Гц. Применяется в жилых, коммерческих и промышленных объектах: в этажных щитках, распределительных коробках, системах освещения, управления оборудованием и автоматикой. Особенно удобна там, где нужен быстрый монтаж без инструментов - например, при замене оборудования или модернизации проводки.

Технические характеристики

• Количество контактов: 5 (3L + N + PE)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Диапазон сечений проводов: 0,5 – 2,5 мм2 (для одножильных и многожильных медных проводников)
• Ширина одной ячейки: 5 мм
• Рабочий температурный диапазон: от -60 C до +40 C
• Тип присоединения: пружинный зажим (без винтов)
• Количество зажимов на полюс: 1
• Положение входа провода: сбоку
• Материал корпуса: термопласт (самозагасающий, устойчив к перегреву)
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма пружинная соединительная КСПн5-3L+N+PE не требует специальных инструментов для установки. Для подключения провода достаточно вставить его в гнездо до упора - пружинный механизм автоматически зажимает жилу. Монтаж осуществляется на DIN-рейку или другую поверхность с помощью крепёжной ножки, которая есть в конструкции. Устройство совместимо с проводами только из меди; алюминиевые проводники использовать нельзя. Диаметр зачищенной жилы должен соответствовать заявленному диапазону - 0,5–2,5 мм2. Перед вставкой обязательно удалите изоляцию на 8–10 мм.

Безопасность и стандарты

Клемма КСПн5-3L+N+PE соответствует требованиям международных норм для электроустановок. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. Корпус выполнен из самозатухающего термопласта, что снижает риск возгорания при перегрузке. Наличие отдельного зажима для защитного заземления (PE) гарантирует правильное выполнение требований ПУЭ и ГОСТ Р 50571.

Преимущества

• Быстрая установка - не нужны отвертки или гаечные ключи
• Надёжный контакт благодаря пружинному механизму, который не ослабевает со временем
• Объединённая конструкция: три фазы, ноль и земля в одном корпусе - экономит место в щите
• Высокая механическая прочность корпуса
• Стабильная работа при экстремально низких температурах (до -60 C)

Ограничения применения

• Не допускается использование с алюминиевыми или медно-алюминиевыми проводниками
• Запрещено применять провода сечением менее 0,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не предназначен для работы в условиях постоянного воздействия открытого пламени или химически активных сред
• Не рекомендуется для монтажа в местах с высокой вибрацией без дополнительной фиксации
• Не следует переставлять провода после первичного монтажа - многократное извлечение снижает надёжность зажима

Примеры использования

• Подключение группы светильников в этажном щите - все фазы, ноль и земля в одной клемме
• Разводка питания для конвейера или насоса с автономным управлением
• Создание ответвления от основной линии без разрезания кабеля
• Монтаж в холодных помещениях (склады, ледники, улица) благодаря широкому температурному диапазону

Практические советы

• Перед монтажом проверьте, что провод полностью зачищен - недостаточно зачищенная жила не войдёт глубоко в зажим
• При использовании многожильного провода слегка скрутите жилы перед вставкой - так они лучше фиксируются
• После подключения потяните каждый провод - он не должен выходить из зажима
• Если клемма устанавливается рядом с другими элементами, учтите её ширину (5 мм на один контакт) - для пятиполюсной версии потребуется минимум 25 мм свободного места на рейке
• Артикул ukz-b06-5p-f1-e0-10 - это точная ссылка на модель КСПн5-3L+N+PE от IEK. При заказе используйте именно этот артикул, чтобы получить нужную конфигурацию
