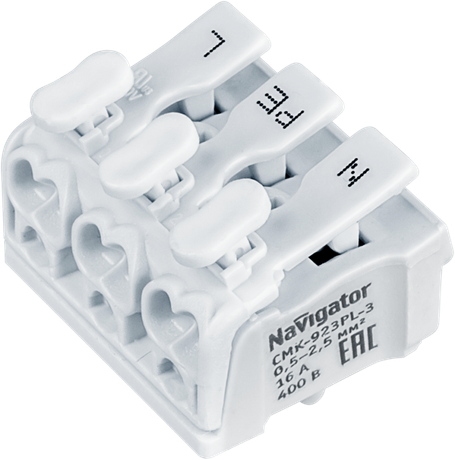

Клемма монтажная 61 691 NTC-CMK-923PL-3-50 (уп.50шт) Navigator 61691 21114

Клеммы монтажные NTC-CMK-923PL-3-50 (50 штук в упаковке) от бренда Navigator - это компактные пружинные соединители для быстрого и надёжного подключения проводов при монтаже осветительного оборудования. Упаковка содержит 50 единиц, что удобно для массового использования на объектах.

Назначение и область применения

Клеммы NTC-CMK-923PL-3-50 предназначены для присоединения и ответвления одножильных и многожильных медных проводников в цепях освещения. Подходят для установки в распределительных коробках, светильниках, выключателях и других точках подключения. Применяются в жилых, коммерческих и общественных зданиях там, где требуется безопасное и быстрое соединение без пайки или болтов.

Технические характеристики

• Количество контактов: 9 - позволяет подключить до девяти проводов в одном устройстве
• Номинальный ток: 16 А - рассчитаны на нагрузки типичных групп освещения
• Номинальное напряжение: 400 В - подходят для сетей 230/400 В переменного тока
• Поперечное сечение проводника: 0,5–2,5 мм2 - совместимы с распространёнными сечениями для осветительной сети
• Тип присоединения: пружинный зажим - не требует инструмента для подключения
• Наличие рычага: да - обеспечивает легкий доступ к зажиму и контроль за фиксацией провода
• Рабочая температура: от –30 до +110 C - работают в холодных помещениях и нагреваемых светильниках
• Материал корпуса: полиамид PA66 - самозатухающий, устойчив к перегреву и механическим повреждениям
• Расположение присоединения: сбоку - компактная сборка, легко помещаются в ограниченном пространстве
• Способ монтажа: на кабель - крепятся непосредственно к проводам, не требуют DIN-рейки
• Цвет: белый - визуально отличимы, хорошо сочетаются с большинством корпусов

Совместимость и монтаж

Клеммы NTC-CMK-923PL-3-50 монтируются прямо на кабели - не нужны дополнительные крепления или рейки. Для подключения достаточно открыть рычаг, вставить подготовленный провод (до 2,5 мм2) и закрыть рычаг до щелчка. Проверьте, что провод полностью вошёл - он должен быть плотно зафиксирован. Материал корпуса не требует предварительной подготовки поверхности. Соединения можно демонтировать и переиспользовать, если необходимо.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида PA66, соответствующего требованиям UL94 V-0 - материал не поддерживает горение. Защита от прикосновений обеспечена за счёт герметичного корпуса и расположения контактов внутри. Напряжение 400 В и ток 16 А соответствуют нормам для бытовой и коммерческой электропроводки. Серия NTC-CMK прошла испытания на термостойкость и электроизоляцию в рамках внутренних стандартов Navigator.

Преимущества

• Быстрая установка - не нужен инструмент, достаточно рук
• Высокая надёжность соединения - пружинный механизм не ослабевает со временем
• Удобство обслуживания - можно проверить и заменить провод без разрушения соединения
• Стабильная работа при колебаниях температур - от мороза до высоких температур в светильниках
• Экономия времени при масштабных работах - 50 штук в упаковке снижают затраты на закупку

Ограничения применения

• Не подходят для алюминиевых проводов - только для меди
• Не рекомендованы для силовых цепей выше 16 А - превышение тока вызывает перегрев
• Не предназначены для открытого монтажа вне корпуса - должны быть защищены от внешнего воздействия
• Запрещено использовать в условиях постоянного погружения в воду - IP-класс не указан, значит, защита только от попадания пыли и капель
• Не следует применять в средах с агрессивными химическими веществами - полиамид не устойчив к растворителям

Примеры использования

• Подключение светодиодных лент к блокам питания
• Объединение нескольких проводов в распределительной коробке люстры
• Ответвление фазы для группы точечных светильников
• Соединение проводов в выключателе с несколькими клавишами
• Монтаж в потолочных нишах, где мало места для больших клеммников

Практические советы

• Перед подключением зачистите провод на 8–10 мм - слишком длинная часть может выпасть, слишком короткая - плохо зажмётся
• Используйте только провода с гибкой жилой - жесткие одножильные провода могут повредить контактную пластину
• При подключении нескольких проводов - начинайте с самого толстого, чтобы не деформировать зажим
• Проверяйте прочность соединения лёгким рывком после монтажа - если провод выскакивает, повторите операцию
• Храните упаковку с клеммами NTC-CMK-923PL-3-50 в сухом месте - даже полиамид чувствителен к длительному воздействию влаги
