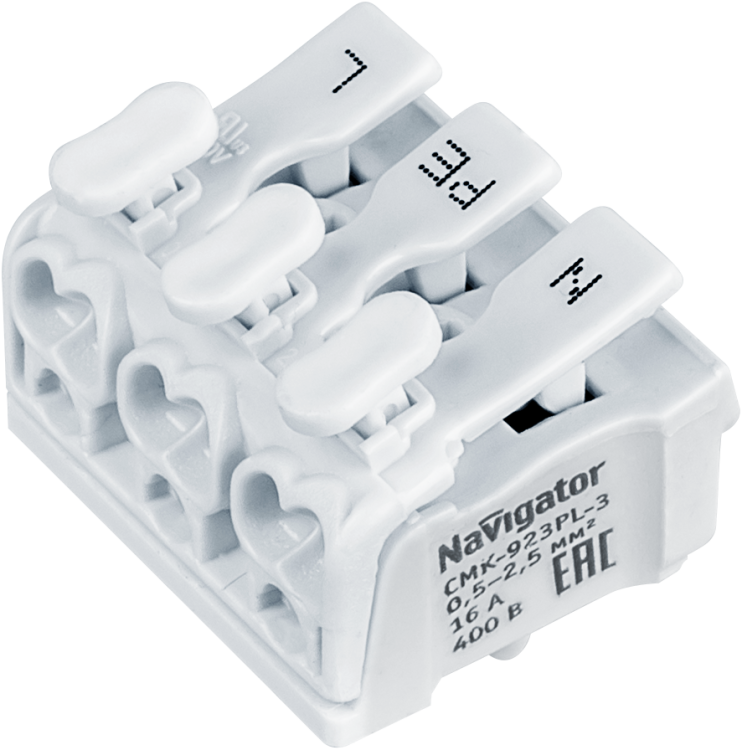

Клемма монтажная 61 072 NTC-CMK-923PL-3 (уп.5шт) Navigator 61072 20269

Клемма монтажная пружинная СМК-923 (5 штук в упаковке) от бренда Navigator — это компактное устройство для быстрого и надёжного соединения одножильных и многожильных медных проводников без инструментов. Подходит для монтажа осветительных систем, распределительных коробок и других точек ответвления в условиях внутренней электропроводки.

Назначение и область применения

Клемма монтажная пружинная СМК-923 используется для присоединения и ответвления медных проводников сечением от 0,5 до 2,5 мм². Применяется в местах, где требуется быстрое и безопасное соединение без пайки или винтовых зажимов — например, в распределительных коробках, при подключении светильников, выключателей, датчиков движения и другого осветительного оборудования. Удобна для монтажа в ограниченном пространстве.

Технические характеристики

• Тип: пружинная клемма с автоматическим зажимом
• Сечение провода: 0,5–2,5 мм² — подходит для большинства бытовых и коммерческих цепей
• Номинальное напряжение: 400 В — рассчитана на работу в сетях 220/380 В
• Номинальный ток: 16 А — обеспечивает нагрузку до уровня обычной розетки
• Количество зажимов: 3 — позволяет подключить три провода: вход, выход, ответвление
• Материал контактов: латунь — высокая проводимость и долговечность
• Изоляция: полиамид ПА66 — самозатухающий материал, устойчив к перегреву
• Степень защиты: IP20 — защита от прикосновений пальцев, но не от пыли и влаги
• Рабочий температурный диапазон: от –30 °C до +110 °C — подходит для помещений с любым микроклиматом
• Частота: 50 Гц — совместима с сетями переменного тока в России и странах СНГ
• Цвет: белый — легко сочетается с корпусами распределительных коробок

Совместимость и монтаж

Клемма монтажная пружинная СМК-923 монтируется непосредственно на кабель — не требует установки на DIN-рейку. Для подключения достаточно вставить подготовленный провод (без зачистки изоляции!) до упора в один из трёх зажимов. Механизм пружины автоматически фиксирует жилу. Отсоединение осуществляется нажатием на рычаг. Подходит для одножильных и многожильных проводов, но не рекомендуется для алюминиевых или гибких многопроволочных проводов с очень крупным сечением. Диаметр провода должен соответствовать заявленному диапазону — 0,5…2,5 мм².

Безопасность и стандарты

Изоляция выполнена из самозатухающего полиамида ПА66, что снижает риск возгорания при перегрузке. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли — поэтому клемма СМК-923 применяется только внутри закрытых корпусов, распределительных коробок или щитов. Соответствует требованиям безопасности для внутреннего монтажа в помещениях.

Преимущества

• Не требует инструментов — подключение и отключение одним нажатием
• Устойчив к вибрациям — пружинный механизм сохраняет контакт даже при механических колебаниях
• Высокая надёжность соединения — меньше рисков окисления и нагрева по сравнению с винтовыми клеммами
• Экономия времени — особенно ценится при массовом монтаже освещения
• Компактный размер — занимает мало места в коробке

Ограничения применения

• Не предназначен для алюминиевых проводов — возможен разрыв контакта
• Не допускается использование вне закрытых корпусов — IP20 не защищает от влаги и пыли
• Запрещено применять для проводов сечением менее 0,5 мм² или более 2,5 мм² — риск перегрева или плохого контакта
• Не подходит для постоянного подключения силовых кабелей с большим током выше 16 А
• Не рекомендовано использовать в условиях повышенной влажности (ванная, баня, улица)

Примеры использования

• Подключение светодиодных светильников в потолочном освещении
• Ответвление проводов в распределительной коробке перед выключателем
• Присоединение датчиков движения, диммеров, реле освещения
• Объединение нескольких групп ламп в одной точке
• Монтаж в бытовых и офисных электрощитах

Практические советы

• Перед вставкой провода удалите с него изоляцию на глубину 8–10 мм — этого достаточно для надёжного контакта
• Не используйте клемму СМК-923 для многожильных проводов с тонкими жилами без опрессовки — они могут выпасть из зажима
• Проверьте плотность фиксации после монтажа — слегка потяните каждый провод
• При замене старой клеммы — убедитесь, что новый провод имеет то же сечение, что и прежний
• Упаковка содержит 5 штук — хватает для одного этажа или группы светильников; запас нужен при масштабном ремонте
• Клемма СМК-923 от Navigator — часть серии NTC-CMK, совместима с другими элементами этой линейки
