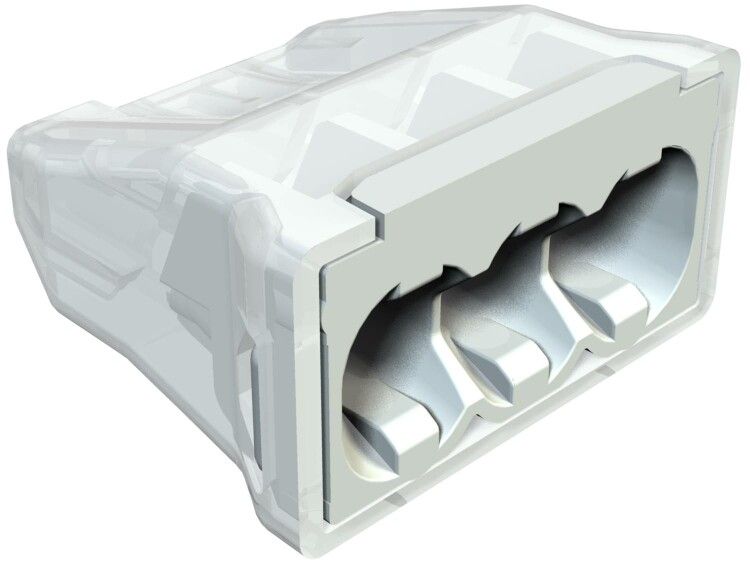

Клемма монтажная СМК, пружинная 3x2,5 мм2, (2273-203), OBO - 2054485 Bettermann 61 325 LGR

Клемма пружинная 3-проводная 0.5–2.5 мм² (2273-203) от OBO BETTERMANN — надёжное бесвинтовое соединение для одножильных и жёстких многожильных проводов в распределительных коробках, щитах и оборудовании. Артикул 2273-203 обеспечивает быстрый монтаж и устойчивую передачу тока до 24 А.

Назначение и область применения

Клемма 2273-203 предназначена для соединения трёх проводов без использования инструментов. Подходит для внутренней электромонтажной сети: освещение, розетки, автоматика, системы управления. Часто используется в распределительных щитах, на пультах управления, в устройствах автоматизации. Применяется там, где важна скорость установки и отказ от винтовых зажимов.

Технические характеристики

• Номинальное сечение провода: 0,5 – 2,5 мм² (для одножильного); 1,5 – 2,5 мм² (для жёсткого многожильного)
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Количество контактов: 3
• Материал корпуса: полиамид — устойчив к перегреву и химическим воздействиям
• Длина зачистки изоляции: 8–9 мм
• Рабочая температура: до +90 °C (соответствие EN 60998)
• Цвет: светло-серый
• Тип: 61 325 LGR

Совместимость и монтаж

Клемма 2273-203 монтируется на кабель — не требует крепления к DIN-рейке. Для подключения:

• Зачистите изоляцию провода на 8–9 мм
• Нажмите рычаг зажима — он фиксируется в открытом положении
• Вставьте провод до упора
• Отпустите рычаг — пружина плотно зажимает жилу

Не используйте гибкие многожильные провода с оплеткой — они могут выйти из контакта. Только жёсткие многожильные (например, NYM, VVG) с плотной компактной структурой. Убедитесь, что диаметр провода соответствует заявленному диапазону — слишком тонкая или толстая жила снижают надёжность соединения.

Безопасность и стандарты

Клемма 2273-203 соответствует требованиям стандарта EN 60998. Конструкция исключает случайное выпадение проводов даже при вибрации. Контрольное отверстие позволяет проверить контакт тестером или штифтом диаметром до 2 мм — удобно для диагностики без демонтажа.

Преимущества

• Быстрая установка — нет необходимости затягивать винты
• Устойчивость к вибрациям благодаря пружинному зажиму
• Визуальный контроль состояния контакта через окно
• Высокая долговечность материала (полиамид) при температуре до 90 °C
• Совместимость с одножильными и жёсткими многожильными проводами

Ограничения применения

• Не подходит для гибких многожильных проводов с тонкой оплеткой — возможен выход из контакта
• Не предназначен для внешнего монтажа или помещений с высокой влажностью — отсутствует защита IP
• Не рекомендуется для силовых цепей выше 24 А или напряжения свыше 450 В
• Не следует использовать в условиях постоянного механического давления на провод — требуется фиксация кабеля вне клеммы

Примеры использования

• Соединение фазных проводов в распределительном щите квартиры
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Объединение проводов в светильниках и панелях управления
• Переход между группами освещения в офисных помещениях

Практические советы

• Используйте только зачищенные провода длиной 8–9 мм — меньше или больше снижает надёжность
• Проверяйте качество контакта после монтажа: попробуйте слегка потянуть провод — он не должен выскочить
• Для многожильных проводов выбирайте модели с плотным запрессованным сердечником (не “распушенные” жилы)
• При замене старой клеммы — всегда отключайте питание; пружинный зажим не гарантирует безопасность при работе под напряжением
• Артикул 2273-203 совместим с другими изделиями серии VBS от OBO BETTERMANN — можно собирать модульные решения
