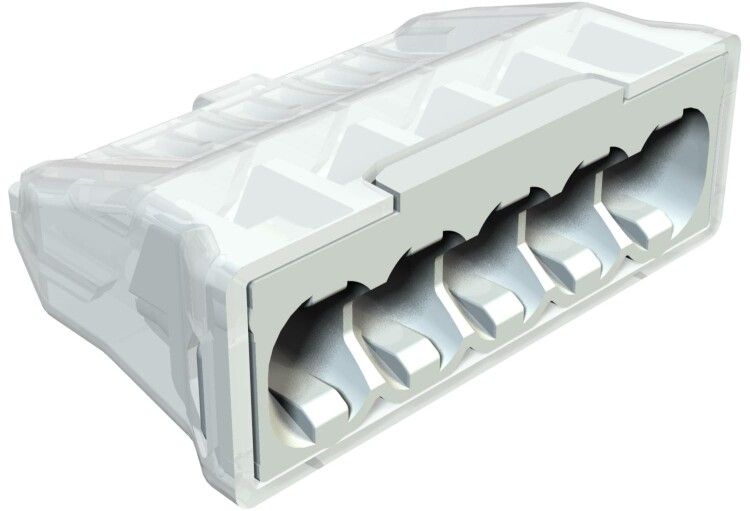

Клемма монтажная СМК, пружинная 5x2,5 мм2, (2273-205), OBO - 2054507 Bettermann 61 525 LGR

Клемма пружинная 5-проводная 0.5–2.5 мм2 (артикул 2273-205, бренд OBO BETTERMANN) предназначена для быстрого и надёжного соединения одножильных и жёстких многожильных проводов без использования инструментов. Подходит для распределительных коробок, панелей управления и оборудования с ограниченным пространством.

Назначение и область применения

Клемма 2273-205 используется для соединения до пяти проводов в одной точке без винтовых зажимов. Применяется там, где важна скорость монтажа, надёжность контакта и компактность: в щитах автоматики, на станках, в системах освещения, конвейерах и других устройствах с постоянной нагрузкой. Особенно эффективна при замене старых винтовых клемм - не требует затяжки и не ослабевает со временем.

Технические характеристики

• Номинальное сечение провода: 0,5 – 2,5 мм2 (для одножильных); 1,5 – 2,5 мм2 (для жёстких многожильных)
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Количество контактов: 5
• Материал корпуса: полиамид (термостойкий, самозагасающий)
• Цвет: светло-серый
• Длина зачистки изоляции: 8–9 мм
• Тип: 61 525 LGR (по классификации производителя)
• Способ монтажа: на кабель (зажимается вручную)
• Контрольное отверстие: для проверки напряжения (диаметром до 2 мм)

Совместимость и монтаж

Клемма 2273-205 совместима с медными одножильными и жёсткими многожильными проводниками. Для установки:

• Зачистите изоляцию на 8–9 мм - меньше или больше снижает контактное давление.
• Вставьте провод в гнездо до упора - слышится характерный щелчок.
• Используйте контрольное отверстие для проверки наличия напряжения тестером или пробником (штырь не более 2 мм в диаметре).
• Не используйте мягкие многожильные провода - они деформируются и теряют контакт.
• Установка возможна на DIN-рейку 35 мм (не имеет крепления, но легко фиксируется рядом с другими элементами).

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и EN 60998-1. Материал корпуса - самозагасающий полиамид, выдерживает температуру до +120 C. Защита от случайного прикосновения обеспечивается конструкцией входного канала. Напряжение 450 В позволяет применять её в сетях переменного тока до 500 В.

Преимущества

• Быстрая установка - не нужен отвёртка, достаточно вставить провод.
• Стабильный контакт - пружинный механизм не ослабевает от вибраций.
• Контрольное отверстие - возможность проверить наличие напряжения без вскрытия.
• Высокая плотность - 5 контактов в компактном корпусе экономят место в щитке.
• Устойчивость к перегреву - материал не плавится при кратковременных перегрузках.

Ограничения применения

• Не подходит для мягких многожильных проводов - требуется предварительная опрессовка или использование специальных адаптеров.
• Не предназначен для частого демонтажа - многократное извлечение провода снижает силу пружины.
• Не рассчитана на высокочастотные сигналы - применяется только в цепях постоянного и переменного тока 50/60 Гц.
• Работает только в закрытых помещениях или в условиях IP20 - не защищена от брызг и пыли.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры.
• Объединение выходов датчиков в пульте управления станком.
• Разводка питания LED-освещения в офисе с несколькими группами.
• Подключение терморегуляторов в системах отопления.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - даже 0,4 мм2 может не войти, а 3 мм2 - повредит механизм.
• Если провод слишком жёсткий, слегка согните его перед введением - так легче попасть в канал.
• Для удобства сборки используйте клеммы 2273-205 в сочетании с другими изделиями серии OBO BETTERMANN - одинаковый цвет и форма позволяют быстро ориентироваться в щитке.
• Не забудьте про контрольное отверстие - можно использовать для диагностики без отключения питания.
• Храните в сухом месте - влага может вызвать окисление контактов, особенно при длительном хранении.
