Коробка распределительная T100, влагозащищенная, IP 66, 150x116x67 мм (T 100) |2007077 | OBO Bettermann

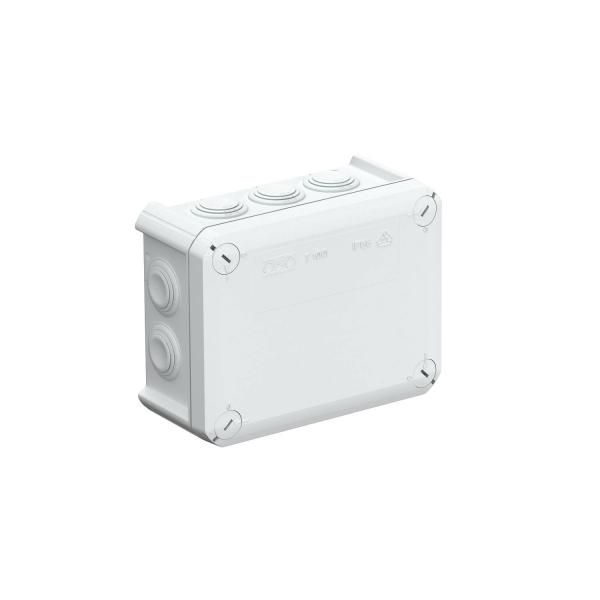

Коробка распределительная T100 от OBO BETTERMANN (арт. 2007077) - герметичный корпус из полипропилена для безопасного соединения кабелей и проводов в условиях повышенной влажности, запылённости или на открытом воздухе. Подходит как для внутрипомещенческого, так и для внешнего монтажа в защищённых зонах.

Назначение и область применения

Коробка распределительная T100 предназначена для организации точек ответвления и соединений силовых и слаботочных кабелей. Обеспечивает надёжную изоляцию и механическую защиту соединений в средах с высокой влажностью, пылью, перепадами температур. Часто применяется в промышленных объектах, на транспорте, в системах автоматизации, на открытых площадках, в кабельных каналах и на фасадах зданий.

Технические характеристики

• Размеры: 150×116×67 мм - компактная прямоугольная форма для плотной укладки в ограниченном пространстве;
• Степень защиты: IP66 - полностью герметична против пыли и мощных струй воды с любого направления;
• Номинальное напряжение: 500 В - допустимо использование в сетях до 500 В переменного/постоянного тока;
• Количество входов: 10 - возможность подключения до десяти кабелей через встроенные ступенчатые мембраны;
• Материал: полипропилен - химически стойкий, не поддерживающий горение, устойчив к УФ-излучению;
• Температура эксплуатации: от –5 C до +60 C - работает в холодных и жарких условиях;
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см);
• Цвет: серый - невыгорающая окраска, соответствует стандартному цвету промышленных изделий OBO;
• Крышка: непрозрачная, винтовая фиксация - обеспечивает доступ для обслуживания и пломбировку;
• Пломбируемость: да - позволяет применять специальные пломбы для контроля целостности;
• Соединяемость в ряд: да - можно монтировать несколько коробок рядом без потери герметичности;
• Галогены: содержатся - материал содержит хлор, что влияет на требования к утилизации после выхода из службы;
• Крепление: настенно-потолочное - крепится саморезами или анкерами к стене, потолку или монтажной пластине.

Совместимость и монтаж

Коробка распределительная T100 имеет ступенчатые мембраны для ввода кабелей - они обеспечивают герметичность без дополнительных уплотнителей. Мембраны рассчитаны на диапазон диаметров кабеля, подходящих под стандартные размеры. Для монтажа используются два отверстия на задней стенке - под стандартные крепёжные элементы M4–M6. Коробка совместима с угловыми колпаками OBO и другими элементами системы монтажа. Возможна сборка в цепочки - несколько коробок можно соединить между собой для создания протяжённых распределительных линий без нарушения степени защиты.

Безопасность и стандарты

• Соответствует DIN EN 60670 - европейский стандарт для распределительных коробок;
• Огнестойкость проверена по DIN EN 60695-2-11 - выдерживает нагрев до 650 C без распространения пламени;
• Ударопрочность IK07 по DIN EN 50102 - подтверждает механическую прочность в условиях воздействия;
• Лицензия Росатома № ЦО-12-101-13253 - допущена к использованию на объектах атомной энергетики;
• Внесена в Реестр промышленной продукции РФ (№ 1367/8/2023) - официально разрешена для применения в России.

Преимущества

• Высокая степень защиты IP66 гарантирует работу даже в дождливую погоду или на открытом воздухе;
• Устойчивость к УФ-излучению предотвращает старение материала при длительном воздействии солнца;
• Винтовая крышка обеспечивает долговечную герметичность и удобство повторного вскрытия;
• Пломбируемость позволяет контролировать доступ к внутренним соединениям - важно для объектов с повышенными требованиями безопасности;
• Компактные размеры позволяют использовать её там, где другие модели слишком велики;
• Поддержка соединения в ряд снижает необходимость в дополнительных переходниках и упрощает трассировку.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP68;
• Не рекомендован для установки в местах с температурой ниже –5 C или выше +60 C - риск растрескивания или деформации;
• Содержание галогенов исключает применение в системах с требованием “halogen-free” - например, в некоторых судовых или метро-проектах;
• Не используется для прямого подключения к источникам питания - только как распределительная точка после щита или контактора;
• Не подходит для установки в взрывоопасных зонах - отсутствует взрывозащита Ex.

Примеры использования

• Распределение сигнальных кабелей на конвейере в пищевой промышленности;
• Объединение кабелей освещения на фасаде административного здания;
• Точка соединения кабелей управления в кабельном канале на железнодорожной платформе;
• Распределительная коробка для датчиков на открытом участке трубопровода;
• Монтаж на объектах Росатома - в радиационно-контролируемых зонах с обязательной пломбировкой.

Практические советы

• Перед монтажом проверьте диаметр кабелей - он должен попадать в рабочий диапазон ступенчатых мембран (обычно 4–12 мм);
• При многократном открывании крышки следите за состоянием уплотнительного кольца - при повреждении замените его;
• Для монтажа на вертикальной поверхности используйте крепёж с антикоррозийным покрытием - особенно в агрессивных средах;
• При соединении нескольких коробок в ряд соблюдайте минимальный шаг между ними - не менее 10 мм для свободного прохода кабелей;
• После завершения монтажа обязательно проведите пломбирование - это требуется по регламентам Росатома и ГОСТ Р 50571.16.
