Огнестойкая распределительная коробка 150x116x67 мм (T 100 E 4-5) | 7205510 OBO Bettermann

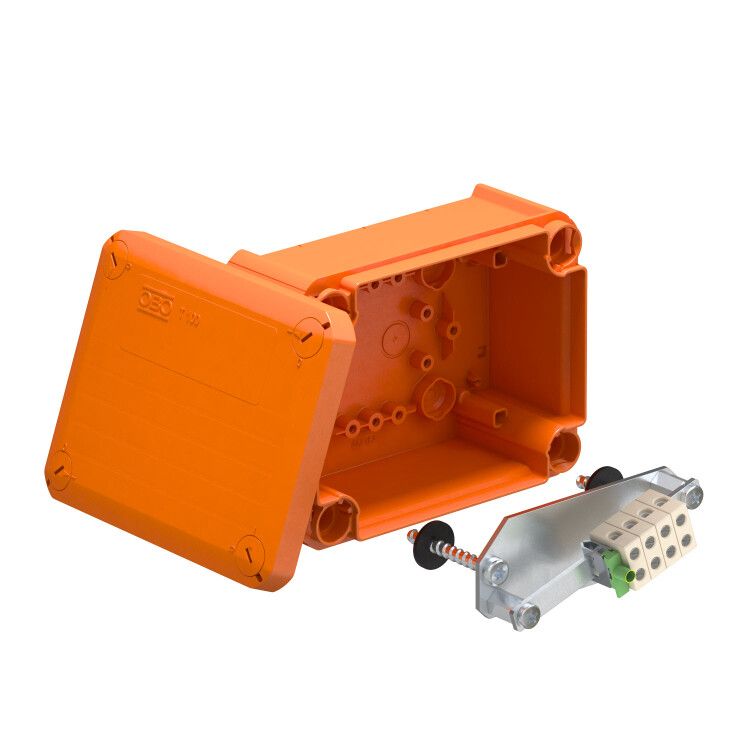

Коробка распределительная огнестойкая 150х116х67 мм IP65 T 100 E 4-5 оранжевая от OBO BETTERMANN предназначена для безопасного распределения и соединения кабелей в условиях повышенной пожарной опасности. Артикул t 100 e 4-5 соответствует требованиям нормативов Росатома и реестра промышленной продукции РФ, обеспечивает сохранение целостности цепи при пожаре до 90 минут.

Назначение и область применения

Коробка распределительная огнестойкая 150х116х67 мм IP65 T 100 E 4-5 оранжевая используется там, где требуется сохранить работу электрической цепи во время пожара - в системах аварийного освещения, сигнализации, управления эвакуацией, промышленных контроллеров и других жизненно важных сетях. Применяется в зданиях с высокими требованиями к пожарной безопасности: объекты атомной энергетики, тоннели, метро, больницы, производственные помещения. Соответствует требованиям DIN 4102-12 и имеет лицензию Росатома.

Технические характеристики

• Габариты: 150 × 116 × 67 мм
• Материал: полипропилен без галогенов - при горении не выделяет токсичных газов
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Класс огнестойкости: E90 - сохраняет целостность цепи и функциональность до 90 минут при воздействии открытого пламени при температуре до 900 C
• Номинальное напряжение: 660 В, изоляция рассчитана на 690 В
• Диапазон рабочих температур: от –20 C до +65 C
• Количество входов: 8 предварительно намеченных отверстий для кабельного ввода
• Крышка: непрозрачная, фиксируется винтовым механизмом
• Комплектация: одна клемма для подключения защитного провода (PE), один зажим для фиксации кабеля
• Подводка кабеля: торцевая - кабель вводится перпендикулярно поверхности коробки
• Цвет: оранжевый - стандартизированная цветовая маркировка для быстрого определения в системе
• Ударная прочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)

Совместимость и монтаж

Коробка распределительная огнестойкая 150х116х67 мм IP65 T 100 E 4-5 оранжевая монтируется наружным способом - на стену, потолок или металлическую раму. Для крепления используются встроенные огнестойкие винтовые анкеры - дюбели не требуются. Отверстия для кабелей имеют предварительно намеченные места, что позволяет точно просверливать отверстия без лишних усилий. Клемма выполнена из керамического материала, устойчива к нагреву и механическому износу. Максимальное сечение силового кабеля - 4 мм2. На одну клемму допускается подключение двух жестких медных проводов сечением до 1,5 мм2 каждый. Кабели передачи данных с жилой диаметром 0,8 мм также совместимы.

Безопасность и стандарты

• Соответствует ГОСТ Р 53314-2009 (огнестойкость кабельных систем)
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Внесена в Реестр промышленной продукции РФ (№ 1367/14/2023)
• Произведена без галогенов - не образует едких паров при возгорании
• Сертифицирована по DIN 4102-12 - европейский стандарт для огнестойких кабельных систем
• Соответствует требованиям IEC 60364-4-42 (защита от тепловых эффектов)

Преимущества

• Высокая огнестойкость E90 гарантирует продолжение работы системы даже при длительном воздействии огня
• Отсутствие галогенов снижает риск отравления дымом - важно для помещений с людьми
• IP65 обеспечивает надежную защиту от пыли и брызг воды - подходит для сырых и запыленных сред
• Встроенная керамическая клемма и зажим исключают необходимость дополнительных элементов
• Огнестойкие анкеры позволяют монтировать коробку без сверления в стене - экономят время и усилия
• Яркий оранжевый цвет упрощает визуальное выявление в сложных системах

Ограничения применения

• Не предназначен для внутренней установки в стены - только наружный монтаж
• Максимальное сечение кабеля - 4 мм2; более толстые провода не поместятся
• Не рекомендуется использовать в местах постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для подключения многожильных кабелей с большим количеством тонких проводников - возможен контактный нагрев
• Не применяется в взрывоопасных зонах - отсутствует сертификат Ex

Примеры использования

• Электросистемы аварийного освещения в метрополитене
• Распределительные точки пожарной сигнализации в административных зданиях
• Кабельные переходы между технологическими участками АЭС
• Центральные пункты управления в медицинских учреждениях
• Шины питания для насосов и вентиляторов в тоннелях

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля отверстию - используйте только кабели с внешним диаметром, не превышающим 12 мм
• При подключении нескольких проводов на одну клемму - затягивайте винты равномерно, чтобы избежать деформации керамической основы
• Не используйте коробку в качестве точечного ответвления для мощных нагрузок выше 660 В - соблюдайте номинальные значения
• При необходимости увеличения числа входов - комбинируйте несколько коробок через шлейфовые соединения, но не перегружайте одну точку
• Артикул t 100 e 4-5 совпадает с каталогом OBO BETTERMANN - при замене используйте именно этот артикул, другие модели не обеспечивают E90
