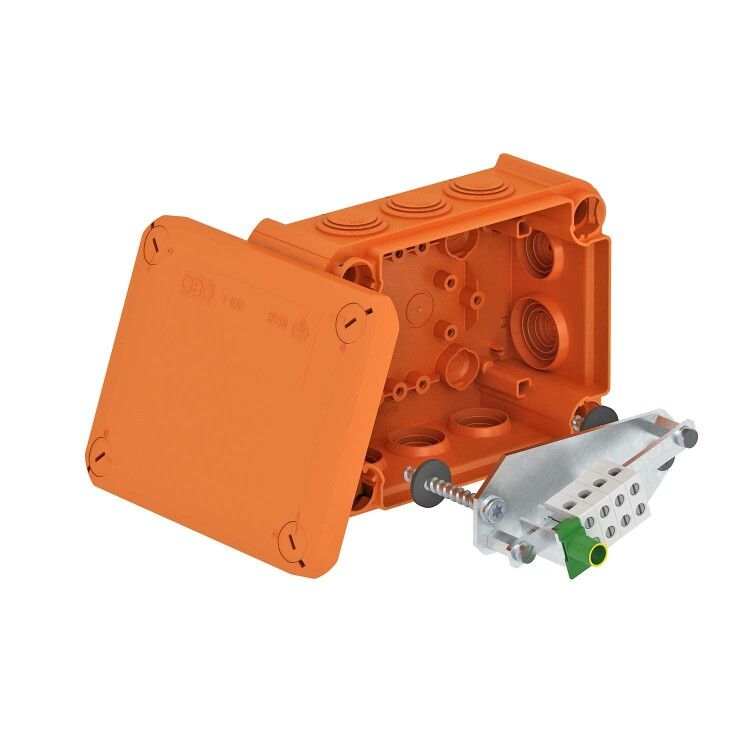

Огнестойкая распределительная коробка 150x116x67 мм (T 100 ED 6-5) | 7205530 OBO Bettermann

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5) от OBO BETTERMANN предназначена для безопасного распределения электрических соединений в условиях повышенной пожарной опасности. Её огнестойкость E90 и степень защиты IP65 позволяют использовать её в промышленных объектах, где требуется сохранение работы цепей при пожаре. Артикул T 100 ED 6-5 соответствует требованиям российского реестра и имеет лицензию Росатома.

Назначение и область применения

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5) используется для монтажа распределительных соединений в местах, где важна сохранность электрической цепи при возгорании. Применяется в системах аварийного освещения, пожарной сигнализации, управления эскалаторами, насосными станциями и других критически важных объектах. Соответствует нормам DIN 4102-12 и рекомендована для установки в зонах с высокими требованиями к пожарной безопасности - например, в энергообъектах, тоннелях, судах, АЭС и промышленных комплексах.

Технические характеристики

• Габариты: 150×116×67 мм
• Материал: полипропилен (не содержит галогенов, что снижает выделение токсичных газов при нагреве)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Класс огнестойкости: E90 - сохраняет целостность цепи не менее 90 минут при воздействии открытого пламени при температуре до 900 C
• Номинальное напряжение: 660 В; напряжение изоляции UI: 690 В
• Диапазон рабочих температур: от –20 C до +65 C
• Количество входов: 10 - для подвода кабелей через торцевые вводы
• Способ подводки кабеля: торцевой, с использованием ступенчатых мембран
• Комплектация: одна клемма из керамического материала для подключения защитного провода (PE), два огнестойких винтовых анкера MMS 6×50
• Цвет: оранжевый (высоко видимый, легко идентифицируется на фоне других элементов)
• Крышка: непрозрачная, фиксируется винтовым механизмом
• Содержание галогенов: да - материал содержит хлор, но не выделяет токсичные пары при горении благодаря термической стабильности
• Поверхность: необработанная - без антикоррозийного покрытия, так как материал сам по себе устойчив

Совместимость и монтаж

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5) монтируется наружным способом - на стену, потолок или металлическую раму. Для крепления используются встроенные анкеры MMS 6×50 - они обеспечивают надёжное крепление без дюбелей даже на бетонных и кирпичных поверхностях. Установка возможна в вертикальном и горизонтальном положении. Кабели подводятся исключительно через торцевые вводы с мембранами - внутренние каналы защищены от попадания пыли и влаги. Максимальное сечение силового кабеля - 6 мм2, для слаботочных линий допускаются жилы диаметром 0,8 мм. На одну клемму можно подключить до трёх жёстких медных проводов 1,5 мм2. Клемма уже установлена внутри - дополнительная сборка не требуется.

Безопасность и стандарты

• Соответствует DIN 4102-12 - стандарту на огнестойкость электрооборудования
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023
• Внесена в Реестр промышленной продукции РФ (№ 1367/14/2023)
• Прошла сертификацию в MPA NRW - документы доступны в строительном протоколе испытаний
• Уровень ударной прочности: IK08 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)

Преимущества

• Высокая огнестойкость E90 обеспечивает работу системы связи и питания в течение 90 минут при пожаре - критично для эвакуационных систем
• IP65 гарантирует долговечность в запылённых и влажных средах - подходит для цехов, подвалов, наружных площадок
• Встроенная керамическая клемма не деформируется при нагреве и сохраняет контакт даже после экстремальных температур
• Анкеры MMS 6×50 исключают необходимость сверления и установки дюбелей - экономят время монтажа
• Оранжевый цвет позволяет быстро определить расположение коробки на объекте - удобно при обслуживании и ремонте
• Подтверждённая совместимость с продукцией OBO BETTERMANN - все компоненты проходят тестирование в единой системе

Ограничения применения

• Не предназначен для внутренней установки в помещениях с постоянным контактом с водой - IP65 не обеспечивает погружения
• Максимальное сечение кабеля - 6 мм2; нельзя использовать для мощных линий выше 40 А
• Не рекомендуется применять в средах с агрессивными химическими веществами - полипропилен устойчив к маслам и щелочам, но чувствителен к некоторым растворителям
• Содержание галогенов требует соблюдения правил утилизации - не выбрасывать вместе с обычным мусором
• Не подходит для установки в зонах с частыми механическими нагрузками выше IK08 - например, рядом с движущимся оборудованием без дополнительной защиты

Примеры использования

• Распределительные точки аварийного освещения в метро и тоннелях
• Центральные узлы пожарной сигнализации на заводах и хранилищах
• Контрольные шкафы на АЭС и ядерных объектах (по лицензии Росатома)
• Системы управления эскалаторами в торговых центрах
• Распределительные узлы в подземных коммуникациях и насосных станциях

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводам - слишком толстый кабель может повредить мембрану
• Затягивайте винты крышки равномерно - перекос может нарушить герметичность IP65
• Используйте только кабели, указанные в протоколе MPA NRW - несовместимые материалы могут снизить огнестойкость
• При замене клеммы используйте оригинальные детали OBO BETTERMANN - сторонние компоненты нарушают сертификат E90
• При работе в холоде (ниже –10 C) согрейте коробку перед установкой - полипропилен становится хрупким при низких температурах
• Обязательно отметьте коробку на плане - её оранжевый цвет не всегда заметен на фото или чертежах
