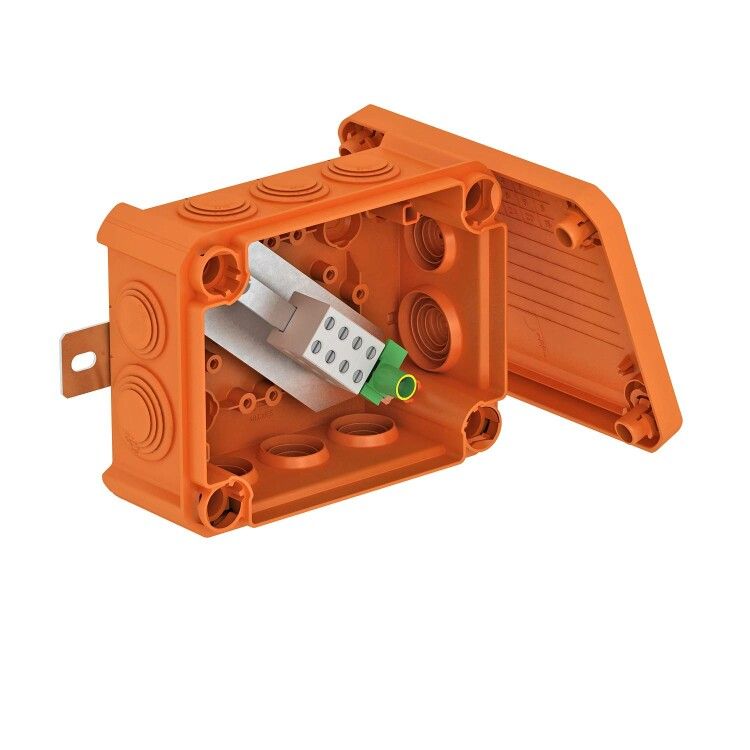

Огнестойкая распределительная коробка 150x116x67 мм (T 100 ED 6-5 A) | 7205540 OBO Bettermann

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5 A) от OBO BETTERMANN предназначена для безопасного распределения электроэнергии в условиях повышенных требований к огнестойкости и защите от внешних воздействий. Артикул T 100 ED 6-5 A обеспечивает надежную работу в промышленных объектах, где важны сохранение целостности проводки при пожаре и долговечность в сложных средах.

Назначение и область применения

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5 A) используется там, где требуется сохранить работоспособность электрической системы при пожаре до 90 минут. Подходит для установки на поверхностях зданий, в туннелях, на производствах с риском возгорания, в системах энергообеспечения критических объектов - например, на заводах, в метро, больницах, АЭС. Применяется для соединения и распределения силовых кабелей сечением до 6 мм2.

Технические характеристики

• Габариты: 150×116×67 мм - компактный формат для ограниченных пространств
• Материал: полипропилен без галогенов - при горении не выделяет токсичных паров
• Класс огнестойкости: E90 - сохраняет герметичность и механическую целостность 90 минут при воздействии открытого пламени
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Ударная прочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Номинальное напряжение изоляции: 690 В - рассчитана на промышленные сети переменного тока
• Диапазон температур: от –35 C до +60 C - работает в холодных регионах и нагреваемых помещениях
• Цвет: оранжевый (RAL 2003) - повышает видимость и соответствует требованиям безопасности
• Количество входов: 10 - позволяет подвести несколько кабелей через торцевые каналы
• Подводка кабеля: торцевая - удобна для маршрутов вдоль стен и потолков
• Ввод кабеля: ступенчатая мембрана - плотно фиксирует кабели разных диаметров без дополнительных уплотнений
• Клеммы: встроенный керамический блок с маркированной защитной клеммой - устойчив к перегреву и механическому повреждению
• Крепление крышки: винтовое - надежное, допускает многократное открывание
• Площадь сечения кабеля: до 6 мм2 - можно использовать одну жилу большего сечения или несколько более тонких медных жил на одной клемме

Совместимость и монтаж

Коробка распределительная огнестойкая 150x116x67 мм (T 100 ED 6-5 A) монтируется наружным способом - на вертикальные или горизонтальные поверхности. Установка возможна без дюбелей благодаря встроенным огнестойким анкерам, которые обеспечивают прочное крепление прямо к бетону, кирпичу или металлической основе. Для подключения кабелей используйте торцевые вводы - предварительно удалите заглушки, проденьте кабель через ступенчатую мембрану и затяните ее для герметизации. Клеммы уже установлены и готовы к подключению - достаточно зачистить жилы и закрутить винты.

Безопасность и стандарты

• Сертифицирована по ГОСТ 53310-2009 - соответствие требованиям пожарной безопасности для распределительных устройств
• Имеет лицензию Росатома № ЦО-12-101-13253 - допущена к применению на ядерных объектах
• Внесена в Реестр промышленной продукции РФ (№ 10427679) - официально признана для использования в государственных и коммерческих проектах
• Не содержит галогенов - снижает риск образования едких газов при возгорании, что важно для эвакуационных путей и замкнутых пространств

Преимущества

• Высокая степень защиты IP65 и IK07 - надежна даже в запыленных, влажных или вибрационных средах
• Керамическая клемма - не деформируется при перегрузках, исключает риск оплавления контактов
• Огнестойкие анкеры - экономят время монтажа, не требуют дополнительных крепежей
• Заранее собранный блок клемм - минимизирует ошибки при сборке, снижает трудозатраты
• Полипропилен без галогенов - экологически безопасен, соответствует современным нормам пожарной безопасности

Ограничения применения

• Не предназначен для внутренней установки в стены - только наружный монтаж
• Максимальное сечение кабеля - 6 мм2; использование кабелей больше этого значения недопустимо
• Не рекомендуется для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Не совместим с алюминиевыми жилами - клеммы рассчитаны на медные проводники
• Не следует использовать в местах с химическим воздействием растворителей или масел - материал полипропилена чувствителен к некоторым органическим веществам

Примеры использования

• Распределительные щиты на производстве с опасными зонами (например, нефтепереработка, химические цеха)
• Обвязка оборудования на АЭС и других объектах Росатома
• Кабельные переходы в тоннелях метрополитена
• Аварийное освещение и системы сигнализации в медицинских учреждениях
• Наружные точки подключения насосов, вентиляторов и конвейеров в условиях сырости и пыли

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под ступенчатую мембрану, чтобы обеспечить герметичность
• Не перегружайте клемму: хотя возможно подключение нескольких тонких жил, суммарное сечение не должно превышать 6 мм2
• При использовании в холодном климате - перед установкой дайте коробке адаптироваться к температуре окружающей среды, чтобы избежать трещин при затяжке винтов
• Для обслуживания - открутите крышку аккуратно, не применяйте усилие, которое может повредить мембраны вводов
• При необходимости замены - коробка T 100 ED 6-5 A совместима с другими изделиями серии T 100 ED от OBO BETTERMANN, что упрощает модернизацию
