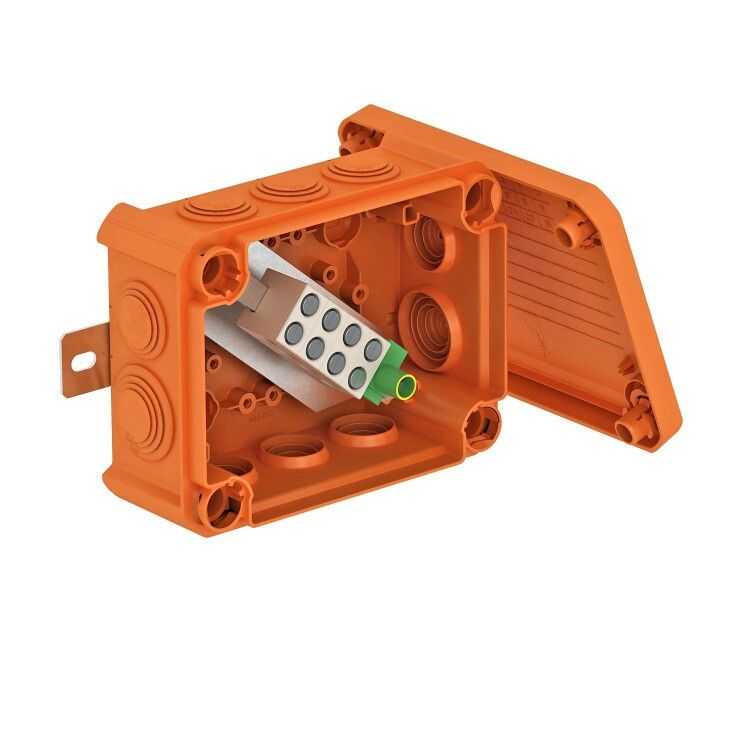

Огнестойкая распределительная коробка 150x116x67 мм (T 100 ED 10-5 A) | 7205543 OBO Bettermann

Распределительная коробка огнестойкая 150x116x67 мм T100 ED 10-5 A от OBO BETTERMANN предназначена для безопасного распределения электроэнергии в условиях повышенной пожарной опасности. Её огнестойкость E90, степень защиты IP65 и состав без галогенов делают её надёжным решением для промышленных объектов, где важны пожарная безопасность и долговечность.

Назначение и область применения

Распределительная коробка огнестойкая 150x116x67 мм T100 ED 10-5 A используется для соединения и распределения силовых кабелей в местах, требующих сохранения целостности электросистемы при пожаре. Подходит для установки на фасадах зданий, в тоннелях, на производствах с высокой пожарной нагрузкой - например, на заводах, в энергоузлах, на объектах ЖКХ и инфраструктурных объектах, включённых в реестр промышленной продукции РФ.

Технические характеристики

• Габариты: 150×116×67 мм - компактный формат для ограниченного пространства
• Огнестойкость: E90 - сохраняет герметичность и функциональность до 90 минут при воздействии открытого пламени
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Номинальное напряжение изоляции: 690 В - рассчитана на работу в сетях до 690 В переменного тока
• Материал: полипропилен без галогенов - при горении не выделяет токсичных газов, соответствует требованиям экологической безопасности
• Температурный диапазон: от –35 C до +60 C - работает в суровых климатических условиях
• Количество входов: 10 - позволяет подключить до десяти кабелей через торцевые вводы
• Поперечное сечение кабеля: до 10 мм2 - допускает подключение одиночных жил или групп малых жил на одну клемму
• Цвет: оранжевый (RAL 2003) - повышает визуальную заметность на объекте
• Ударная прочность: IK07 - устойчива к механическим ударам средней силы
• Клеммы: встроенные, керамические, маркированные - обеспечивают надёжный контакт и предотвращают перегрев
• Крепление крышки: винтовое - обеспечивает плотное закрывание и возможность многократного вскрытия
• Подводка кабеля: торцевая - через ступенчатую мембрану, исключающую провисание и перегибы
• Покрытие: необработанное - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Распределительная коробка огнестойкая 150x116x67 мм T100 ED 10-5 A монтируется наружным способом - на стену, опору или металлический профиль. Для крепления используются встроенные огнестойкие анкеры - дюбели не требуются. Мембраны вводов позволяют протянуть кабель без дополнительных уплотнений. Установка возможна как на вертикальной, так и на горизонтальной поверхности. Перед монтажом проверьте соответствие диаметра кабеля внутреннему каналу ввода - максимальное сечение - 10 мм2. На одной клемме можно закрепить несколько тонких жил, если суммарное сечение не превышает норму.

Безопасность и стандарты

• Соответствует ГОСТ 53310-2009 - сертифицирована по пожарной безопасности
• Имеет лицензию Росатома № ЦО-12-101-13253 от 12.04.2023 - допущена к применению на атомных объектах
• Внесена в Реестр промышленной продукции РФ (№ 1367/14/2023)
• Состав без галогенов - снижает риск образования ядовитых паров при возгорании
• Керамическая клемма - термически стабильна, не плавится даже при длительном нагреве

Преимущества

• Высокая огнестойкость E90 - даёт время на эвакуацию и тушение без потери связи
• IP65 + IK07 - сочетание защиты от внешних факторов и механических повреждений
• Компактный размер - легко помещается в стеснённых условиях
• Встроенная клемма - экономит время на сборку, исключает потерю деталей
• Анкеры в комплекте - не нужны дополнительные крепёжные элементы
• Экологичный материал - безопасен для людей и окружающей среды

Ограничения применения

• Не предназначен для внутреннего монтажа в помещениях с постоянной влажностью выше 95 % - хотя IP65 защищает от брызг, длительное погружение недопустимо
• Максимальное сечение кабеля - 10 мм2; более толстые провода не войдут в вводы
• Не рекомендовано использование в зонах с частыми взрывными нагрузками - IK07 не заменяет взрывозащиту
• Не совместим с кабелями с алюминиевой жилой большого сечения - клеммы рассчитаны на медь
• Не следует использовать в качестве основного коммутационного устройства - только для распределения и ответвлений

Примеры использования

• Распределительные щиты на фасадах промышленных цехов
• Точки подключения освещения в тоннелях метро
• Обвязка оборудования на АЭС и других объектах с лицензией Росатома
• Автономные системы питания на удалённых участках железной дороги
• Запитка датчиков и автоматики на нефтеперерабатывающих предприятиях

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящее сечение - не более 10 мм2
• При затяжке клемм используйте отвертку с регулируемым моментом - переусиливать нельзя, чтобы не повредить керамику
• При необходимости подключения нескольких жил - скрутите их в один пучок, равномерно распределите внутри клеммы
• Проверяйте герметичность после монтажа - убедитесь, что мембраны плотно обжали кабель
• При обслуживании всегда отключайте питание - даже при E90 коробка не является устройством отключения
• Храните в сухом месте - хоть материал не боится влаги, длительное хранение во влажной среде может повлиять на пластиковые элементы
