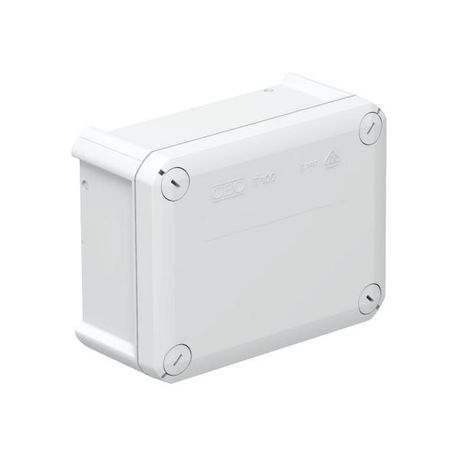

Коробка распределительная T100, 150x116x67 мм, сплошная стенка (T 100 OE) IP66, стокойсть к UV |2007255 | OBO Bettermann

Коробка распределительная T100 от OBO BETTERMANN (артикул 2007255) - герметичный корпус из полипропилена для безопасного соединения и распределения кабелей в условиях повышенной запылённости, влаги и перепадов температур. Подходит как для внутренней, так и для наружной установки в защищённых зонах.

Назначение и область применения

Коробка распределительная T100 предназначена для организации точек соединения и ответвлений кабелей и проводов. Обеспечивает защиту от внешних воздействий благодаря высокой степени защиты IP66. Идеально подходит для монтажа в промышленных объектах, на транспорте, в энергоустановках, на производственных линиях и в местах с риском попадания воды, пыли или химических брызг. Может использоваться внутри помещений и в закрытых наружных зонах - например, под навесом, в шкафах, на фасадах зданий.

Технические характеристики

• Размеры: 150 × 116 × 67 мм
• Материал: полипропилен - устойчив к коррозии, химическим веществам и механическим нагрузкам
• Степень защиты: IP66 - полностью защищена от пыли и мощных струй воды с любого направления
• Номинальное напряжение: 500 В - соответствует требованиям для слаботочных и силовых цепей до 500 В
• Температура эксплуатации: от –5 C до +60 C - работает в холодных и жарких условиях
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Огнестойкость: соответствие DIN EN 60695-2-11 - выдерживает нагрев до 650 C без горения
• Цвет: серый, матовая поверхность без покрытия
• Крышка: непрозрачная, винтовая фиксация, возможность пломбирования
• Галогены: отсутствуют - материал экологически безопасен, не выделяет токсичных газов при возгорании
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнца
• Способ монтажа: настенный/потолочный, с возможностью крепления на монтажные пластины и поверх угловых колпаков
• Соединяемость в ряд: да - позволяет собирать несколько коробок в единую систему
• Вводы: есть - предусмотрены места для ввода кабелей через предварительно подготовленные отверстия
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Включена в Реестр промышленной продукции РФ: №1367/8/2023

Совместимость и монтаж

Коробка распределительная T100 совместима с любыми стандартными кабельными вводами и муфтами, подходящими по диаметру к её предустановленным отверстиям. Для монтажа используются саморезы или анкерные болты - крепление осуществляется на вертикальную или горизонтальную поверхность. Благодаря возможности соединения в ряд, несколько коробок можно расположить рядом, формируя компактную распределительную линию. Монтаж на угловые колпаки допускается - это удобно при необходимости скрыть соединения в углах конструкций. Крышка плотно фиксируется винтами, что исключает случайное открывание. Для доступа к внутренним соединениям достаточно открутить 2–4 винта.

Безопасность и стандарты

Коробка распределительная T100 соответствует европейским нормам DIN EN 60670 (для распределительных коробок), DIN EN 50102 (ударопрочность IK07) и DIN EN 60695-2-11 (огнестойкость). Отсутствие галогенов снижает опасность при пожаре - материал не выделяет едких паров. Сертификат Росатома подтверждает применение в ядерной и других чувствительных отраслях. Включение в Реестр промышленной продукции РФ гарантирует соответствие требованиям государственных заказчиков.

Преимущества

• Высокая степень защиты IP66 обеспечивает надёжную работу даже в сырых и пыльных средах
• Полипропилен не ржавеет, не деформируется под нагрузкой и служит десятилетиями
• Возможность пломбировки - важна для контроля доступа и безопасности в промышленных объектах
• Устойчивость к УФ-излучению делает её пригодной для наружного монтажа без дополнительной защиты
• Поддержка соединения в ряд - экономит место и упрощает масштабирование системы
• Экологическая безопасность - отсутствие галогенов соответствует современным экостандартам

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не заменяет IP68
• Рабочая температура выше +60 C недопустима - материал теряет прочность
• Не имеет встроенных вводов - необходимо самостоятельно просверливать отверстия под кабели
• Непрозрачная крышка затрудняет визуальный осмотр внутренних соединений без вскрытия
• Не рекомендовано использование в взрывоопасных зонах - не имеет взрывозащиты Ex

Примеры использования

• Распределительные точки на конвейерах в пищевой промышленности
• Кабельные соединения на фасадах административных зданий
• Узлы управления насосными станциями и вентиляционными системами
• Обвязка оборудования в цехах с частой мойкой (например, мясопереработка, химпроизводство)
• Интеграция в системы автоматизации на объектах Росатома и Госкорпораций

Практические советы

• Перед монтажом проверьте диаметр кабелей - отверстия в коробке рассчитаны на стандартные вводы 12–20 мм; при большем диаметре используйте переходники
• При установке на вертикальную поверхность располагайте вводы снизу - это предотвращает скапливание влаги внутри
• При соединении нескольких коробок в ряд оставляйте минимальный зазор 5 мм между соседними элементами для теплоотвода
• Для пломбирования используйте одноразовые металлические или пластиковые пломбы с печатью - они легко фиксируются на винтах крышки
• При работе в условиях низких температур (+5…–5 C) перед установкой держите коробку в тепле 1–2 часа - полипропилен становится более хрупким при низких температурах
• Артикул 2007255 - это оригинальная модель от OBO BETTERMANN; аналоги часто имеют меньшую ударопрочность или отсутствие лицензий Росатома
