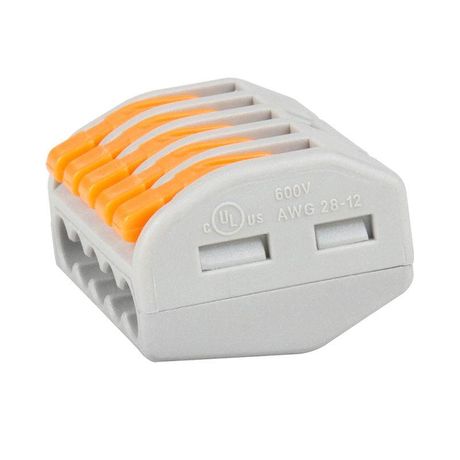

Клемма строительно-монтажная OptiKit СМК 222-415 с рычагом 5 отверстий 0,2-2,5(4,0)мм2 | 351066 КЭАЗ

Клемма строительно-монтажная СМК 222-415 с рычагом 5 отверстий 0,2–2,5(4,0) мм2 от КЭАЗ Optima - надёжное решение для быстрого и безопасного соединения одножильных и многожильных проводов в распределительных щитах и коробках. Удобный рычаг, контрольное окно и широкий диапазон рабочих температур делают её популярным выбором для монтажников и электромонтажных организаций.

Назначение и область применения

Клемма строительно-монтажная СМК 222-415 с рычагом используется для соединения проводов в электрощитах, распределительных коробках, на этажных щитах и других точках ответвления. Подходит для низковольтных сетей переменного тока до 400 В. Применяется в жилых, коммерческих и промышленных объектах, где требуется быстрая и надёжная коммутация без инструментов.

Технические характеристики

• Номинальное поперечное сечение провода: 0,2 – 2,5 мм2 (возможно подключение до 4,0 мм2 при условии плотного заполнения)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество контактов: 5
• Диаметр кабеля: 0,5 – 1,78 мм
• Рабочий температурный диапазон: от -40 C до +70 C
• Тип проводника: одножильный и многожильный
• Наличие рычага: да - обеспечивает легкий зажим и освобождение провода
• Индикация напряжения: есть тестовое окно для проверки наличия напряжения
• Цвет корпуса: светло-серый
• Материал корпуса: негорючие самозатухающие полимеры

Совместимость и монтаж

Клемма СМК 222-415 совместима с медными проводами, соответствующими ГОСТ IEC 60998-1-2017 и ГОСТ IEC 60998-2-2-2013. Для монтажа:

• Зачистите изоляцию с провода на 8–10 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод до упора в нужное отверстие;
• Закройте рычаг - контакт автоматически зажимается;
• Убедитесь, что провод зафиксирован - попробуйте слегка потянуть;
• Проверьте наличие напряжения через тестовое окно - можно использовать индикаторную отвёртку.

Не требует отвертки, гаечного ключа или другого инструмента. Монтаж возможен даже в условиях ограниченного доступа.

Безопасность и стандарты

Клемма строительно-монтажная СМК 222-415 соответствует требованиям ГОСТ IEC 60998-1-2017 и ГОСТ IEC 60998-2-2-2013. Корпус изготовлен из негорючего материала, обеспечивающего самоугасание пламени. Конструкция исключает случайное выскальзывание провода и снижает риск перегрева при номинальном токе 32 А. Индикационное окно позволяет определить наличие напряжения без вскрытия корпуса - повышает безопасность при обслуживании.

Преимущества

• Быстрый монтаж без инструментов - экономит время при установке и ремонте;
• Универсальность: работает с одножильными и многожильными проводами;
• Широкий температурный диапазон - подходит для холодных помещений и теплых шкафов;
• Тестовое окно - возможность проверки напряжения без демонтажа;
• Надёжный зажим - предотвращает ослабление контакта при вибрации и термических циклах;
• Компактный размер - легко размещается в плотных распределительных коробках.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - только медные;
• Максимальное сечение 2,5 мм2 рекомендовано; подключение 4,0 мм2 возможно, но требует осторожности - может увеличивать нагрузку на механизм зажима;
• Не следует использовать в средах с постоянным воздействием масел, растворителей или агрессивных химикатов;
• Не рассчитана на частые переподключения - после нескольких операций зажим может потерять усилие;
• Не применяется в высоковольтных системах выше 400 В.

Примеры использования

• Соединение групповых линий освещения в квартирном щите;
• Разводка розеточных контуров в офисных помещениях;
• Объединение проводов в распределительных коробках старых домов;
• Подключение датчиков и исполнительных устройств в системах автоматизации;
• Аварийное восстановление цепи - замена поврежденного участка без пайки.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком толстый провод может повредить механизм зажима;
• При использовании многожильного провода убедитесь, что все жилы полностью вошли в контакт - не допускайте “выступающих” проволочек;
• Если провод имеет тонкую изоляцию, используйте кабельные наконечники - они повысят надёжность зажима;
• При установке в плотный щит оставляйте минимум 10 мм свободного места между соседними клеммами для теплоотвода;
• После монтажа проверьте каждый контакт - особенно если провод был вставлен в крайнее отверстие, где механическая нагрузка выше;
• Клемма СМК 222-415 от КЭAZ Optima - один из самых распространённых вариантов в России; при закупке уточняйте артикул 351066 - это гарантирует оригинальность и соответствие спецификации.
