Клемма пружинная соединительная КСПн3-L+N+PE | UKZ-B06-3P-F1-E0-10 IEK

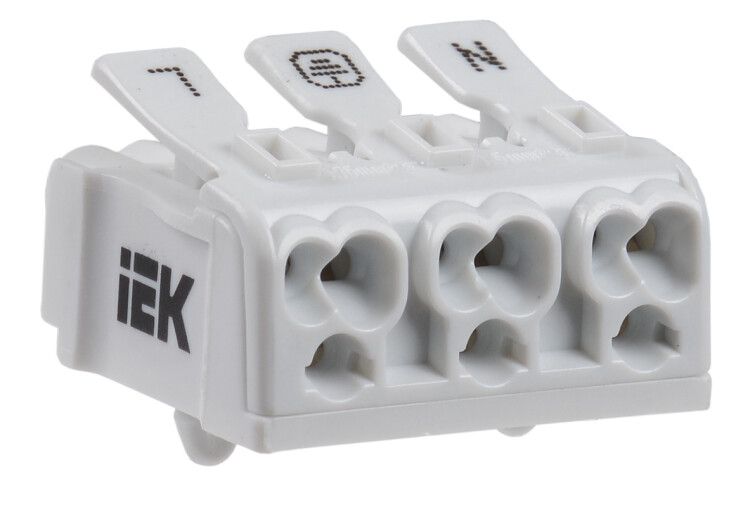

Клемма пружинная соединительная КСПн3-L+N+PE от IEK - компактное решение для надёжного соединения трёх проводников (фаза, ноль, земля) в распределительных коробках, щитах и оборудовании. Артикул ukz-b06-3p-f1-e0-10 обеспечивает быстрый монтаж без инструментов и подходит для постоянной эксплуатации в условиях от -60C до +40C.

Назначение и область применения

Клемма пружинная соединительная КСПн3-L+N+PE используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока до 450 В и частотой 50 Гц. Подходит для установки в электрических шкафах, распределительных коробках, пультах управления, осветительных системах и промышленном оборудовании. Трёхполюсная конфигурация L+N+PE позволяет объединить все необходимые проводники в одном устройстве, исключая необходимость использования нескольких отдельных клемм.

Технические характеристики

• Количество контактов: 3 (L - фаза, N - ноль, PE - земля)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Диапазон сечений провода: 0,5–2,5 мм2
• Тип присоединения: пружинный зажим (без винтов)
• Количество зажимов на полюс: 1
• Рабочая температура: от -60 C до +40 C
• Ширина ячейки: 5 мм - совместима с DIN-рейкой стандарта EN 60715
• Материал корпуса: термопласт, устойчив к перегреву и механическим нагрузкам
• Цвет: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма пружинная соединительная КСПн3-L+N+PE монтируется на DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания - никаких винтов или креплений не требуется. Провода вставляются в зажимы сверху или сбоку (позиция соединения - сбоку), после чего фиксируются автоматически благодаря пружинному механизму. Для освобождения провода достаточно нажать на рычаг зажима. Устройство не требует периодического подтягивания контактов. Совместимо с медными проводниками любого типа (монолитные и многожильные), но не предназначено для алюминиевых жил.

Безопасность и стандарты

Клемма соответствует требованиям международных норм для электроустановок. Конструкция обеспечена изоляцией класса защиты IP20, предотвращающей случайный доступ к токоведущим частям. Применяемый термопласт выдерживает высокие температуры и не распространяет горение. Наличие отдельного контакта PE гарантирует надёжное заземление в соответствии с ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Быстрая установка - нет необходимости использовать отвертки или гаечные ключи
• Стабильный контакт - пружинный механизм сохраняет давление на провод даже при вибрациях и температурных колебаниях
• Компактность - три функциональных канала в одном модуле экономят место в щите
• Удобная визуальная диагностика - каждый полюс имеет отдельную маркировку и доступ для проверки
• Высокая долговечность - срок службы 10 лет при правильной эксплуатации

Ограничения применения

• Не допускается использование с алюминиевыми или медно-алюминиевыми проводами
• Запрещён монтаж в средах с повышенной влажностью, агрессивными газами или маслом - корпус не герметичен
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут в зажим
• Не предназначен для частых переподключений - рекомендовано одно-time соединение
• Не следует применять в цепях с импульсными нагрузками выше 16 А

Примеры использования

• Подключение светильников в распределительной коробке (L-N-PE)
• Объединение выходов автоматических выключателей в щитке
• Соединение проводов в пульте управления станком или конвейером
• Формирование группового заземления в многоэтажных домах
• Монтаж в холодных помещениях (склады, холодильные камеры) благодаря диапазону -60…+40 C

Практические советы

• Перед вводом провода удалите изоляцию на 8–10 мм - недостаточно зачищенная жила не будет надёжно зажата
• Для многожильных проводов используйте наконечники (например, НШВИ) - это повысит надёжность контакта и продлит срок службы
• Проверьте плотность фиксации: после вставки попробуйте слегка потянуть провод - он не должен выйти
• При сборке щита располагайте несколько таких клемм рядом - они легко комбинируются по ширине 5 мм
• Артикул ukz-b06-3p-f1-e0-10 - единственный вариант этой модели с тремя полюсами и боковым подключением; другие варианты КСПн3 могут отличаться расположением контактов
