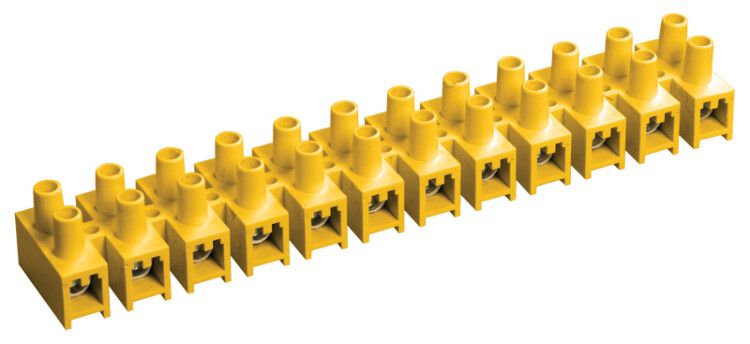

Зажим винтовой ЗВИ-5 н/г 1.5-4 мм² 12 пар IEK UZV7-005-04

Клеммная колодка ЗВИ-5 от IEK предназначена для надежного винтового соединения проводов сечением 1,5–4 мм2 в распределительных устройствах. Эта модель с 12 парами контактов и негорючим корпусом подходит для стационарной установки в условиях повышенной требовательности к безопасности. Артикул uzv7-005-04 соответствует серийному решению IEK для слаботочных и силовых цепей.

Назначение и область применения

Клеммная колодка ЗВИ-5 используется для создания прочных и долговечных электрических соединений между проводниками. Применяется в щитах управления, распределительных шкафах, автоматике оборудования. Подходит для подключения медных одножильных и многожильных проводов в системах освещения, контроля, автоматизации и малой мощности. Благодаря негорючему материалу корпуса - идеальна для помещений с высокими требованиями к пожаробезопасности.

Технические характеристики

• Количество полюсов: 12 (по 12 пар вход/выход)
• Сечение провода: 1,5 – 4 мм2 - оптимальный диапазон для стандартных медных жил
• Номинальный ток: 5 А - максимальная нагрузка на каждый контакт
• Номинальное напряжение: 400 В - допустимо для сетей до 400 В переменного тока
• Рабочая температура: от -25C до +110C - устойчивость к перепадам температур
• Ширина одной ячейки: 16 мм - позволяет компактную сборку на DIN-рейке
• Материал корпуса: полистирол (негорючий) - обеспечивает изоляцию и безопасность
• Контакты: латунь - хорошая проводимость и устойчивость к окислению
• Цвет: желтый - визуальное отличие от других типов клемм
• Способ монтажа: непосредственная установка - фиксируется на DIN-рейке без дополнительных креплений
• Расположение присоединения: сбоку - удобно для прокладки проводов в ограниченном пространстве
• Гарантия: 36 месяцев

Совместимость и монтаж

Клеммная колодка ЗВИ-5 совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов кроме отвертки для затяжки винтов не требуется. Каждый контакт имеет два зажима: один для входящего провода, второй - для выходящего. Убедитесь, что зачищенная часть жилы не превышает 8–10 мм, чтобы избежать плохого контакта. Не используйте провода меньше 1,5 мм2 - они могут выскочить из зажима при вибрациях.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, который не поддерживает горение - соответствие требованиям пожарной безопасности. Номинальное напряжение 400 В и ток 5 А обеспечивают работу в рамках норм IEC 60947-7-1. Латунные контакты не содержат свинца и соответствуют RoHS. Гарантия 3 года подтверждает стабильность качества производства IEK.

Преимущества

• Удобная боковая подводка проводов - экономит место внутри шкафа
• Чёткая маркировка по парам - снижает риск ошибок при подключении
• Высокая плотность размещения: 12 пар на минимальной площади
• Стандартный шаг 16 мм - легко комбинируется с другими элементами на рейке
• Негорючий материал корпуса - минимизирует риск возгорания при перегрузках
• Латунные винты и контакты - устойчивы к коррозии и обеспечивают длительный срок службы

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен эффект “ползучести” металла
• Максимальный ток 5 А - нельзя использовать для силовых цепей выше 2 кВт
• Не рассчитана на частые отключения/подключения - винтовые зажимы теряют усилие после нескольких демонтажей
• Не рекомендовано применение во взрывоопасных средах - отсутствует взрывозащита
• Не подходит для проводов сечением менее 1,5 мм2 - риск потери контакта

Примеры использования

• Подключение датчиков и реле в пульте управления станком
• Разветвление цепей освещения в этажном щите
• Объединение сигналов от концевых выключателей на конвейере
• Сборка распределительной коробки в офисном здании
• Формирование групповой сети для бытовой автоматики

Практические советы

• Перед затяжкой винта проверьте, что жила полностью вошла в гнездо - не должно быть видно оголённого провода
• Затягивайте винты равномерно, без лишнего усилия - переусилие может повредить резьбу или раздавить жилу
• Для многожильных проводов используйте наконечники - так соединение будет более надёжным
• При сборке шкафа оставляйте свободное пространство вокруг клеммной колодки ЗВИ-5 - она нагревается при работе
• Проверяйте затяжку через 1–2 месяца после первого включения - особенно при больших вибрациях
• Желтый цвет помогает быстро идентифицировать эту клемму среди других - полезно при обслуживании
