Колодка клеммная 1.5-6кв.мм 12 пар NTB-UPE-S12-5/WH полиэтилен бел. NAVIGATOR 71002 17181

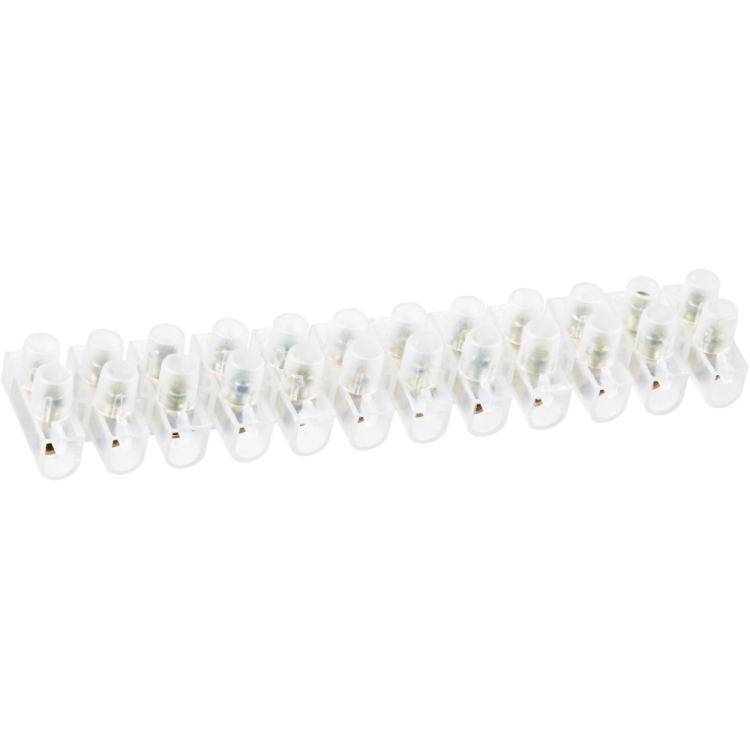

Клеммная колодка Navigator NTB-UPE-S12-5/WH - это надежный винтовой соединитель для медных и алюминиевых проводов сечением 1,5–6 мм2, предназначенный для монтажа в распределительных коробках, щитах и светотехнических устройствах. Белый полиэтиленовый корпус с прозрачными секциями позволяет контролировать состояние соединений без вскрытия.

Назначение и область применения

Клеммная колодка Navigator NTB-UPE-S12-5/WH используется для создания временных или постоянных электрических соединений в слаботочных и силовых цепях. Применяется в бытовых и промышленных системах: подключение освещения (люстр, точечных светильников), сборка распределительных щитов, монтаж в распаечных коробках, соединение проводов в автоматических выключателях и УЗО.

Технические характеристики

• Сечение провода: 1,5–6 мм2 - подходит для большинства стандартных медных и алюминиевых жил
• Номинальный ток: 5 А - максимальная нагрузка на один контакт
• Номинальное напряжение: 400 В - безопасно для сетей 220–380 В
• Количество контактов: 12 пар (24 входа) - можно отрезать на более мелкие блоки
• Тип соединения: винтовое - фиксация провода через затяжку винта
• Материал корпуса: полиэтилен - устойчив к механическим воздействиям и химическим средам
• Цвет: белый, прозрачный - видно положение проводов внутри
• Рабочая температура: до +80 C - подходит для закрытых щитов и помещений с нормальным микроклиматом
• Ширина одной ячейки: 2,7 мм - совместима с типовой шиной DIN
• Способ монтажа: непосредственная установка - крепится на поверхность или внутрь щита без дополнительных кронштейнов
• Позиция подвода: сбоку - удобно при плотном расположении элементов

Совместимость и монтаж

Клеммная колодка Navigator NTB-UPE-S12-5/WH имеет гладкий корпус без крепежных отверстий - её можно фиксировать на плоской поверхности с помощью двустороннего скотча, хомутов или встроить в щит с использованием специальных направляющих. Каждая пара контактов отделена перегородкой, что исключает замыкание между соседними линиями. Колодку легко разрезать на части: каждая пара - самостоятельный модуль. Для отреза используйте ножницы по металлу или бокорезы - после разреза острые края зачищают наждачной бумагой.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для устройств класса II (двойная изоляция). Материал корпуса - самозатухающий полиэтилен, не поддерживающий горение. Латунные токоведущие детали обеспечивают стабильный контакт и устойчивость к окислению. Соответствие стандартам IEC 60947-7-1 и GOST R 50030.5.5 реализовано в рамках сертификации производителя Navigator.

Преимущества

• Прозрачный корпус - позволяют визуально проверить качество зажима и целостность провода
• Гибкая настройка - можно отрезать нужное количество пар, не выбрасывая лишнее
• Стандартный шаг - 2,7 мм - совместим с большинством DIN-рейок и монтажных платформ
• Высокая долговечность - полиэтилен не трескается при температурных колебаниях
• Экономия места - компактная форма занимает минимум пространства в щите

Ограничения применения

• Не допускается использование в условиях повышенной влажности, открытых площадках или на улице - материал не имеет защиты IP
• Нельзя применять для токов выше 5 А - риск перегрева и оплавления
• Не рекомендовано для многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Не подходит для высоких частот (>1 kHz) - не рассчитана на импульсные помехи
• Температура окружающей среды не должна превышать +80 C - особенно важно при группировке нескольких колодок

Примеры использования

• Подключение группы светодиодных светильников в потолочном коробе
• Разветвление фазы в распределительном щите квартиры
• Соединение проводов от терморегулятора и теплого пола
• Объединение выходов нескольких датчиков движения перед управлением реле
• Временные соединения при тестировании оборудования

Практические советы

• Перед затяжкой винта удалите изоляцию с провода на 8–10 мм - недостаточно зачищенная жила плохо фиксируется
• Для алюминиевых проводов используйте наконечники - предотвращает деформацию и окисление
• Затягивайте винты равномерно - переусиливать нельзя, иначе повредятся резьба и контакт
• При монтаже в щитке оставьте запас провода - так проще менять или переподключать
• Проверяйте плотность зажима легким покачиванием провода - он не должен двигаться
• Для длительной работы в щитах с высокой плотностью компонентов - используйте несколько колодок вместо одной длинной, чтобы обеспечить лучший теплоотвод
