Колодка клеммная 1.5х6кв.мм 12пар 71 914 NTB-UPE-S12-5/WH-r полиэтилен бел. (уп.2шт) Navigator 71914 19601

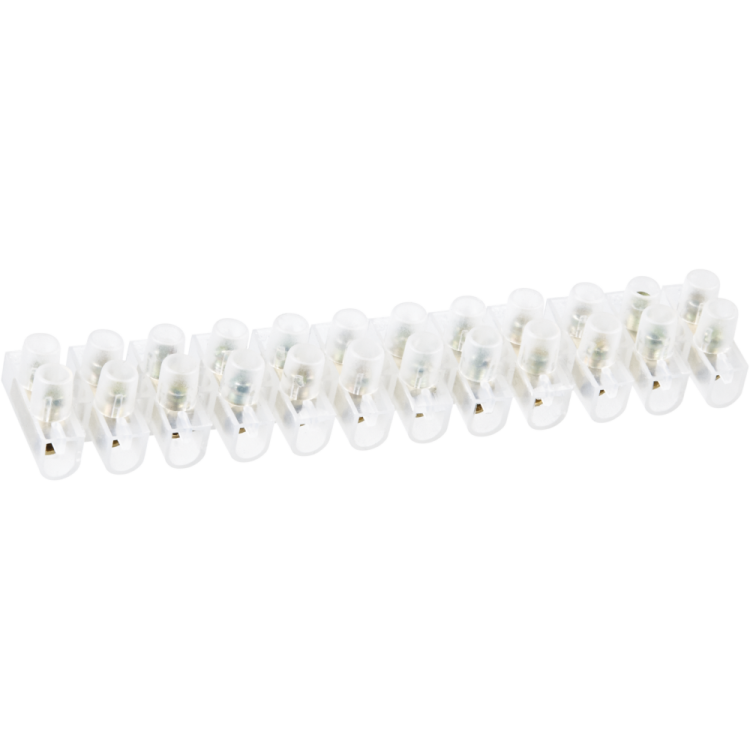

Клеммная колодка Navigator NTB-UPE-S12-5/WH-r - это надежный винтовой клеммник с 12 парами контактов, рассчитанный на сечение проводов 1,5–6 мм2 и номинальный ток 5 А. Благодаря прозрачному полиэтиленовому корпусу и компактной форме она удобна для сборки распределительных щитов, автоматических систем управления и слаботочных цепей. Упаковка содержит две колодки.

Назначение и область применения

Клеммная колодка Navigator NTB-UPE-S12-5/WH-r используется для безопасного и долговечного соединения медных и алюминиевых проводов в цепях переменного и постоянного тока. Подходит для монтажа в электрических щитах, пультах управления, устройствах автоматизации, освещения, бытовых и промышленных аппаратах. Применяется там, где требуется частая перепроверка или замена проводов - благодаря винтовому зажиму соединение можно легко демонтировать и переустанавливать.

Технические характеристики

• Количество полюсов: 12 (по 12 входов и выходов)
• Сечение провода: 1,5 – 6 мм2 (не ниже 1,5 и не выше 6)
• Номинальный ток: 5 А
• Номинальное напряжение: 400 В
• Материал корпуса: полиэтилен, прозрачный
• Цвет: белый
• Рабочий температурный диапазон: от -25 C до +85 C
• Способ подключения: винтовой зажим
• Позиция подвода проводов: сбоку
• Ширина одной ячейки: 2,7 мм
• Тип монтажа: непосредственная фиксация на DIN-рейку или поверхность

Совместимость и монтаж

Клеммная колодка Navigator NTB-UPE-S12-5/WH-r устанавливается прямо на DIN-рейку без дополнительных креплений. Для монтажа достаточно защелкнуть её в паз рейки - фиксация прочная, не требует инструментов. Провода вставляются сбоку, затягиваются отверткой. Прозрачный корпус позволяет контролировать состояние жилы и качество зажима без вскрытия. Максимальное сечение - 6 мм2; использование проводов большего диаметра недопустимо - это вызовет плохой контакт и перегрев.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для работы в сетях до 400 В. Полиэтиленовый корпус обеспечивает высокую электрическую изоляцию и предотвращает случайные замыкания на корпус. Конструкция исключает выпадение проводов при нормальном использовании. Нет сертификации по IEC/EN, но материалы и исполнение соответствуют общепринятым практикам для промышленных клеммников класса бытового и легкого промышленного применения.

Преимущества

• Прозрачный корпус - видно состояние провода и степень затяжки
• Удобный боковой ввод - экономит место в щите
• Стандартный шаг 2,7 мм - совместим с другими клеммниками серии NTB-UPE
• Высокая термостойкость - работает при экстремальных температурах
• Не требует специального инструмента - затяжка обычной отверткой

Ограничения применения

• Не предназначен для проводов меньше 1,5 мм2 - возможен проскальзывание
• Не рекомендован для многожильных проводов без наконечников - риск деформации жил
• Номинальный ток 5 А - нельзя использовать в цепях выше этого значения
• Не подходит для мощных нагрузок (например, нагревательных элементов свыше 1 кВт)
• Полиэтилен менее устойчив к механическим воздействиям, чем ПА или ПС - избегать ударов и давления

Примеры использования

• Подключение датчиков и реле в системах автоматизации
• Разветвление цепей освещения в этажных щитках
• Соединение проводов между модулями PLC
• Объединение проводов в пульте управления станком
• Формирование групповых линий в бытовых распределительных щитах

Практические советы

• Перед затяжкой проверьте, что провод полностью вошел в гнездо - он должен доходить до упора
• Используйте отвертку с плоским лезвием подходящего размера - слишком маленькая не обеспечит нужного усилия
• Для многожильных проводов используйте опрессованные наконечники - так снижается риск окисления и ослабления контакта
• При монтаже в плотном щите учтите ширину каждой ячейки (2,7 мм): 12 пар займут около 32 мм - запланируйте свободное пространство
• При необходимости замены - открутите винт, вытяните провод, вставьте новый - никаких инструментов кроме отвертки не потребуется
