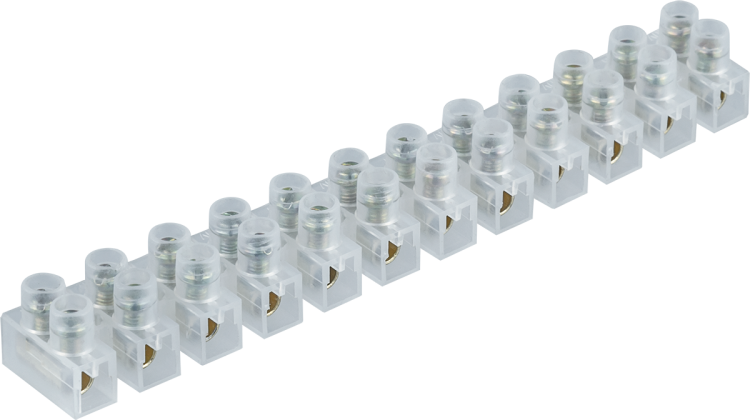

Колодка зажимная винтовая КЗВ 14 090 NTB-HPEZ-S12-5/WH Navigator 14090

Колодка зажимная винтовая КЗВ 14 090 NTB-HPEZ-S12-5/WH - это компактное устройство для надёжного соединения одножильных и многожильных проводов в распределительных коробках, щитах управления и автоматических системах. Бренд Navigator предлагает эту модель как часть серийной линейки NTB-HPEZ, рассчитанную на частые переподключения и длительную работу в условиях повышенной нагрузки.

Назначение и область применения

Колодка зажимная винтовая КЗВ 14 090 NTB-HPEZ-S12-5/WH предназначена для создания разъёмных электрических соединений в слаботочных и силовых цепях до 400 В. Подходит для сборки распределительных шкафов, подключения датчиков, реле, светильников, контроллеров и других устройств с током до 5 А. Часто используется в промышленной автоматике, системах освещения и бытовой электронике.

Технические характеристики

• Количество полюсов: 12 - позволяет развести до 12 отдельных цепей в одном модуле
• Номинальный ток: 5 А - максимальный допустимый ток через каждый зажим
• Номинальное напряжение: 400 В - безопасная работа в сетях переменного тока до 400 В
• Тип присоединения: винтовое - обеспечивает прочное и долговечное соединение
• Сечение провода: 1,5–6 мм2 - совместима с медными жилами указанного диапазона
• Количество зажимов на полюс: 2 - один вход и один выход на каждую цепь
• Ширина ячейки: 2,88 мм - стандартизированная габаритная величина для компактной укладки
• Позиция соединения: сбоку - удобна для маршрутизации проводов вдоль шины
• Материал корпуса: полиэтилен - устойчив к механическим повреждениям и химическим воздействиям
• Цвет: белый, прозрачный - позволяет визуально проверить состояние контактов без вскрытия
• Рабочая температура: до +85 C - подходит для помещений с высокой температурой окружающей среды

Совместимость и монтаж

Колодка зажимная винтовая КЗВ 14 090 NTB-HPEZ-S12-5/WH монтируется непосредственно на DIN-рейку шириной 35 мм без дополнительных креплений. Установка выполняется защёлкиванием - достаточно плотно придавить её к рейке до характерного щелчка. Для подключения используйте отвертку с плоским лезвием. Нельзя использовать инструменты с острыми кромками - есть риск повреждения изоляции. Монтаж возможен в любом положении, но предпочтительно - вертикальным, чтобы исключить скопление пыли внутри.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-7-1 для коммутационных аппаратов. Прозрачная оболочка из полиэтилена обеспечивает видимость внутренних элементов, что снижает риск ошибок при обслуживании. Отсутствие открытых токоведущих частей делает использование безопасным даже при работе рядом с живыми цепями - при условии соблюдения правил электробезопасности.

Преимущества

• Высокая плотность размещения: 12 полюсов в минимальном пространстве
• Удобная визуальная диагностика благодаря прозрачному корпусу
• Стандартная ширина ячейки - легко сочетается с другими элементами серии NTB-HPEZ
• Надёжное винтовое соединение - не требует периодического подтягивания при нормальных условиях эксплуатации
• Устойчивость к перегреву - работает при температуре до +85 C без потери характеристик

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен окислительный процесс и потеря контакта
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации
• Максимальное сечение провода - 6 мм2; более толстые жилы не войдут в зажим
• Не имеет защиты от брызг воды или пыли - не применяется во влажных или запылённых помещениях без внешней герметизации
• Не подходит для автономных систем с частыми отключениями питания - лучше использовать клеммы с пружинным механизмом

Примеры использования

• Подключение нескольких датчиков движения к одному контроллеру в системе умного дома
• Разводка цепей освещения в распределительном щите офисного здания
• Объединение выходов реле в пульте управления конвейером
• Сборка тестового стенда для проверки электронных плат

Практические советы

• Перед затяжкой винта зачистите провод на 8–10 мм - недостаточная длина вызывает плохой контакт
• Используйте только медные провода с хорошей гибкостью - жесткие жилы могут деформироваться при зажиме
• Проверьте все зажимы после первого включения - нагрев может вызвать легкое ослабление
• При необходимости замены - отключите питание, выньте колодку из рейки, затем снимите провода
• Для групповой замены - выбирайте аналогичные модели из серии NTB-HPEZ, чтобы сохранить единый шаг и цветовое оформление
