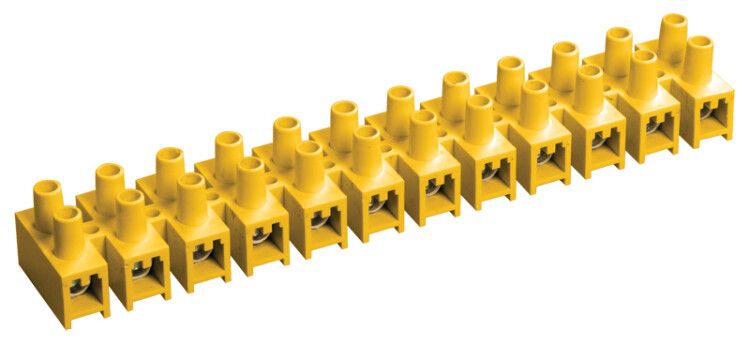

Колодка клеммная ЗВИ-5 н/г 1.5-4.0кв.мм 12 пар черн. IEK UZV5-005-04

Зажим винтовой ЗВИ-5 неподдерживающий горения 1,5–4,0 мм² 12 пар черный от IEK предназначен для надёжного и безопасного соединения проводов в распределительных коробках и щитах. Благодаря негорючему материалу корпуса и компактной конструкции, этот зажим подходит для установки в плотных условиях, где важна пожарная безопасность.

Назначение и область применения

Зажим винтовой ЗВИ-5 используется для создания винтовых соединений между двумя проводниками сечением 1,5–4 мм². Он предотвращает случайные контакты между фазами и корпусом оборудования, снижает риск перегрева и обеспечивает устойчивый контакт даже при вибрациях. Применяется в распределительных щитах, шкафах управления, системах освещения и автоматизации — особенно там, где требуется повышенная пожарная безопасность.

Технические характеристики

• Тип соединения: винтовое — позволяет легко затягивать и проверять контакт
• Сечение провода: 1,5–4 мм² — подходит для медных и алюминиевых жил
• Количество полюсов: 12 — каждый полюс имеет два зажима, всего 24 точки подключения
• Номинальный ток: 5 А — максимальный допустимый ток через один зажим
• Номинальное напряжение: 400 В — рассчитан на бытовые и промышленные сети до 400 В переменного тока
• Рабочая температура: от –25 °C до +110 °C — выдерживает холодные помещения и нагрев от нагрузки
• Материал корпуса: негорючий полистирол — самозагасающий, не распространяет пламя
• Цвет: чёрный — совместим с большинством типов щитов и корпусов
• Ширина: 16 мм — компактный размер для плотной укладки
• Срок службы: 5 лет — гарантирует долговременную работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим винтовой ЗВИ-5 устанавливается непосредственно на DIN-рейку без дополнительных креплений. Подключение осуществляется сбоку — провода вставляются в зажимы сверху и фиксируются винтом. Каждый полюс принимает два провода: входной и выходной. Для монтажа используйте отвертку с плоским лезвием. Убедитесь, что изоляция срезана точно до метки — не более 8–9 мм, чтобы избежать попадания металла под винт. Не применяйте силовые инструменты — перетяжка винта приведёт к деформации контакта.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электромонтажа в закрытых помещениях. Негорючий полистирол корпуса обеспечивает класс самозатухания, что важно для помещений с высокими нормами пожарной безопасности. Материалы контактов — латунь — обеспечивают хорошую проводимость и устойчивость к окислению. Соответствие стандартам IEC/EN 60947-7-1 подтверждается сертификатами производителя IEK.

Преимущества

• Высокая плотность: 12 полюсов в узком корпусе (16 мм) экономят место в щите
• Удобство обслуживания: все зажимы доступны с одной стороны, можно проверить и заменить провод без демонтажа
• Стабильность контакта: латунные клеммы и точная затяжка минимизируют переходное сопротивление
• Пожаробезопасность: негорючий корпус не поддерживает горение, снижает риск возгорания при аварии
• Совместимость с различными типами проводов: медные одножильные, многожильные, алюминиевые (при использовании специальных насадок)

Ограничения применения

• Не предназначены для токов выше 5 А — превышение вызывает перегрев и разрушение контакта
• Не рекомендованы для открытых площадок или мест с постоянным воздействием воды — IP-защита не указана, корпус не герметичен
• Не подходят для частых отключений — винтовые зажимы теряют контактную силу после нескольких перезатяжек
• Не используются для проводов меньше 1,5 мм² — возможен плохой контакт и выпадение жилы
• Не следует применять в средах с агрессивными химическими веществами — полистирол чувствителен к растворителям

Примеры использования

• Распределительный щит квартиры — соединение групп освещения и розеток
• Щит управления конвейера — коммутирование сигналов датчиков и исполнительных устройств
• Аварийное освещение — надёжное соединение цепей питания с батарейным источником
• Системы автоматики — сборка клеммных колодок для PLC и реле

Практические советы

• Перед монтажом зачистите жилы до 8–9 мм — слишком длинная зачистка увеличивает риск замыкания
• Проверяйте затяжку винта рукой — он должен быть плотно закручен, но без усилия
• При работе с алюминиевыми проводами используйте смазку типа “Alu-Plus” — предотвращает окисление
• Не смешивайте в одном зажиме медь и алюминий — возможна гальванопара и разрушение контакта
• При необходимости удлинения цепи — используйте несколько зажимов последовательно, а не перемычки из провода
• Обязательно помечайте каждую клемму — 12 полюсов легко запутать без маркировки
