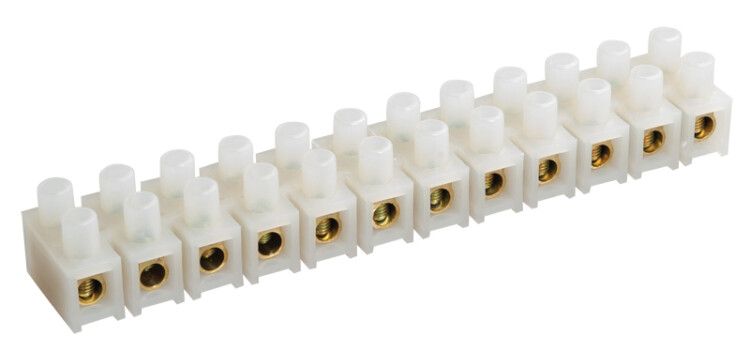

Колодка клеммная ЗВИ-5 1.5-4кв.мм 12 пар IEK UZV3-005-04

Клеммная колодка винтовая ЗВИ-5 1,5-4 мм2 12 пар от бренда IEK - надёжное решение для создания прочных и безопасных электрических соединений в распределительных щитах, пультах управления и других устройствах. Артикул uzv3-005-04 обеспечивает устойчивую фиксацию проводов сечением 1,5–4 мм2, предотвращает случайные контакты и легко монтируется без дополнительных креплений.

Назначение и область применения

Клеммная колодка винтовая ЗВИ-5 1,5-4 мм2 12 пар предназначена для соединения медных или алюминиевых проводов в цепях постоянного и переменного тока до 400 В. Подходит для использования в бытовых, промышленных и коммерческих системах: распределительных щитах, автоматических выключателях, реле, светильниках, станках и конвейерах. Каждая из 12 пар позволяет подключить два провода - входной и выходной - что делает её удобной для последовательного соединения цепей.

Технические характеристики

• Сечение подключаемых жил: 1,5 – 4 мм2 - оптимально для проводов средней мощности, таких как ВВГ, NYM, ПУНП;
• Номинальный ток: 5 А - не рекомендуется использовать в цепях выше этого значения;
• Номинальное напряжение: 400 В - соответствует стандартным сетям 220/380 В;
• Количество полюсов: 12 пар - всего 24 точки подключения;
• Рабочая температура: от -25C до +85C - допускает эксплуатацию в неотапливаемых помещениях и на улице при условии защиты от осадков;
• Материал корпуса: полиэтилен - устойчив к химическим воздействиям, не горит, сохраняет форму при нагреве;
• Прозрачность корпуса: да - позволяет визуально контролировать состояние проводов и затяжку винтов;
• Ширина одной ячейки: 16 мм - совместима с DIN-рейкой стандартной ширины 35 мм;
• Способ монтажа: непосредственная установка - крепится прямо на DIN-рейку без адаптеров;
• Срок службы: 5 лет - при соблюдении режимов нагрузки и температур;
• Позиция соединения: сбоку - провода вводятся перпендикулярно к корпусу, что снижает риск механического перегиба.

Совместимость и монтаж

Клеммная колодка винтовая ЗВИ-5 1,5-4 мм2 12 пар (артикул uzv3-005-04) монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её на рейку - никаких болтов или саморезов не требуется. Провода вставляются в зажимы сбоку, после чего затягиваются винтом отверткой. Убедитесь, что изоляция снята на 8–10 мм - меньше не будет хорошего контакта, больше может вызвать замыкание между соседними клеммами. Латунные контакты обеспечивают долгий срок службы даже при частых подключениях.

Безопасность и стандарты

Клеммная колодка ЗВИ-5 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет класс защиты IP20 - защищает от прикосновения пальцами, но не рассчитана на открытые условия. Корпус выполнен из негорючего материала, что снижает риск возгорания при перегрузке. Прозрачная крышка позволяет оперативно выявить перегрев или ослабление контакта. Нельзя применять в условиях повышенной влажности без герметизации - например, в сырых подвалах или на улице без корпуса.

Преимущества

• Простота монтажа - не требует специальных инструментов, подходит для новичков и опытных монтажников;
• Визуальный контроль - прозрачный корпус позволяет видеть положение проводов и качество затяжки;
• Стандартная форма - совместима с большинством типовых щитов и комплектующими IEK;
• Высокая плотность - 12 пар на минимальном пространстве экономят место в щите;
• Надёжный контакт - латунные зажимы удерживают провод даже при вибрации и перепадах температуры.

Ограничения применения

• Не предназначен для токов выше 5 А - при превышении возможен перегрев и деформация;
• Не используется в цепях с высокой вибрацией без дополнительной фиксации - например, на движущихся механизмах;
• Не рассчитан на работу в условиях постоянной влаги, пыли или агрессивных газов - нужна внешняя защита;
• Подходит только для одножильных и многожильных проводов сечением 1,5–4 мм2 - более тонкие или толстые жилы не будут надёжно зажаты;
• Не следует использовать для подключения алюминиевых проводов без антиоксидантной пасты - есть риск окисления контакта.

Примеры использования

• Распределительный щит квартиры - соединение групп освещения и розеток;
• Щит управления насосной станцией - подключение датчиков давления и реле;
• Автоматический контур теплого пола - разводка терморегулятора и нагревательных элементов;
• Производственный пульт - сборка сигналов от кнопок и индикаторов;
• Осветительные системы на объектах - соединение нескольких светильников в одну цепь.

Практические советы

• Перед монтажом проверьте, чтобы все провода были одинакового типа и сечения - смешивание меди и алюминия требует переходных клемм;
• Затягивайте винты равномерно - переусердствовать нельзя, иначе можно сломать пластик или сплющить жилу;
• Если используете многожильный провод - лучше запрессовать его наконечником, чтобы избежать выпадения отдельных проволочек;
• При необходимости удлинения цепи - можно соединять несколько колодок ЗВИ-5 друг с другом; они имеют выступы для стыковки;
• Обязательно помечайте каждую пару - особенно если используется в сложных схемах, где важно отличать фазу, ноль и землю.
