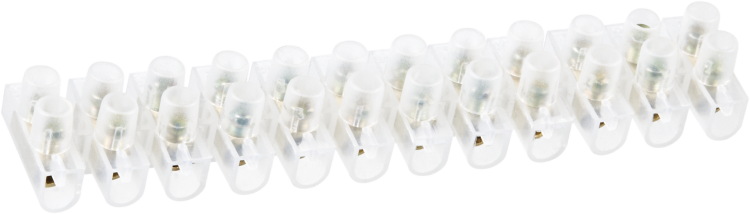

Клеммная колодка NTB-UPE-S12-3/WH 12 пар 3А 400В Navigator 71001

Клеммная колодка NTB-UPE-S12-3/WH от бренда Navigator - это универсальный винтовой соединитель для надежного подключения одножильных проводов сечением 1–4 мм2. Благодаря белому прозрачному корпусу из полиэтилена и возможности отделения от блока лишних контактов, она удобна как для монтажа в распределительных коробках, так и для сборки электрических шкафов.

Назначение и область применения

Клеммная колодка NTB-UPE-S12-3/WH предназначена для создания временных или постоянных электрических соединений между проводниками в слаботочных и силовых цепях. Подходит для работы в сетях переменного тока до 400 В и частотой 50 Гц, а также постоянного тока до 240 В. Чаще всего используется в распределительных коробках, электрических щитах, при подключении освещения - люстр, точечных светильников, светодиодных лент, а также в автоматике и управления оборудованием.

Технические характеристики

• Количество контактов: 12 пар (24 точки подключения)
• Сечение провода: 1–4 мм2 (для меди и алюминия)
• Номинальный ток: 3 А
• Номинальное напряжение: 400 В
• Материал изоляции: полиэтилен (белый, прозрачный)
• Материал контактной части: латунь
• Тип соединения: винтовое (винты из оцинкованной стали)
• Ширина одной ячейки: 2,6 мм
• Рабочая температура: до +80 C
• Способ подключения: провода вставляются сбоку
• Цвет корпуса: белый

Совместимость и монтаж

Клеммная колодка NTB-UPE-S12-3/WH устанавливается непосредственно на поверхность - без необходимости в DIN-рейке или специальных креплениях. Её можно фиксировать саморезами, клеем или просто положить внутри коробки. Корпус легко разрезается между контактными группами обычным ножом или плоскогубцами - позволяет получить блоки на 1, 2, 3… до 12 пар без потери функциональности. Для подключения зачищенный провод вводится в гнездо сбоку и затягивается винтом до плотного контакта. Не требует предварительной подготовки провода - не нужна опрессовка или наконечники.

Преимущества

• Прозрачная конструкция позволяет визуально контролировать состояние соединений без вскрытия
• Высокая механическая прочность корпуса из полиэтилена обеспечивает долгий срок службы даже при перегрузках
• Гибкость формирования - можно использовать часть колодки, остальное отложить для будущего монтажа
• Стандартное сечение 1–4 мм2 покрывает большинство бытовых и промышленных задач
• Белый цвет снижает риск путаницы при многослойном монтаже

Ограничения применения

• Не предназначена для многожильных проводов без наконечников - возможен плохой контакт и повреждение жил
• Максимальный ток 3 А ограничивает применение в мощных нагрузках - не подходит для нагревательных элементов выше 700 Вт
• Рабочая температура до +80 C исключает использование рядом с высокотемпературными источниками (например, ТЭНами или двигателями без теплоотвода)
• Не имеет защиты от внешнего воздействия - IP-класс не указан, поэтому не рекомендован для открытых или влажных мест без дополнительной герметизации

Примеры использования

• Подключение нескольких точечных светильников в одном контуре в офисе или торговом зале
• Объединение выходов термореле и датчиков в системе управления микроклимата
• Разветвление питания для группы LED-лент в потолочном коробе
• Временные соединения при тестировании оборудования перед окончательной сборкой

Практические советы

• Перед затяжкой винта обязательно зачистите провод до 8–10 мм - недостаточно зачищенная жила вызывает перегрев
• Не используйте один и тот же контакт для проводов разного сечения - это нарушает равномерность давления и увеличивает риск отгорания
• Если вы разрезаете колодку, проверьте целостность внутренней латунной планки - она должна сохраняться полностью в каждой секции
• Для алюминиевых проводов после первого включения через 1–2 дня повторно затяните винты - металл «утяжеляется» при нагреве
• При использовании в щитах с несколькими колодками - располагайте их с зазором 5–10 мм друг от друга для лучшего охлаждения
