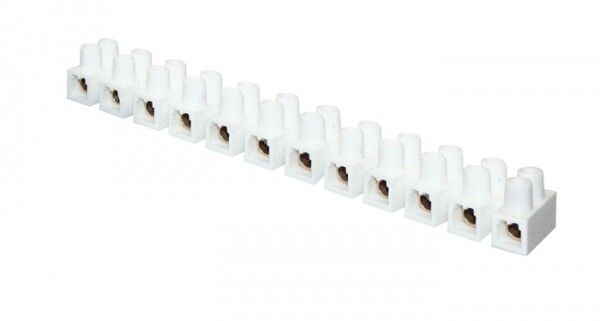

Клеммная колодка 3А 0,5-2,5(4) мм2 полистирол белая 12 секций (уп.10шт.) EKF | plc-KK-4-3-ps-w

Колодка клеммная 4 мм2 3А полистирол белая 10 штук от EKF (арт. plc-kk-4-3-ps-w) - компактное винтовое соединение для фиксации одножильных проводов сечением до 4 мм2. Удобна для сборки распределительных щитов, где требуется много точек соединения с высокой плотностью.

Назначение и область применения

Колодка клеммная 4 мм2 3А полистирол белая 10 штук предназначена для надёжного соединения медных или алюминиевых проводов в слаботочных и силовых цепях. Подходит для монтажа в электрощитах, управления оборудованием, автоматизации и освещении. Благодаря компактным габаритам и количеству контактов - 12 штук в одной секции - её используют там, где важна экономия места и удобство организации проводки.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который можно безопасно передавать через каждый контакт
• Номинальное напряжение: 400 В - допустимое напряжение в сети переменного тока
• Поперечное сечение провода: 4 мм2 - подходят одножильные провода этого сечения; многожильные - только с наконечниками
• Тип соединения: винтовое - надёжно, но требует регулярной проверки затяжки
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Класс горючести: V0 - материал самозатухающий, не поддерживает горение
• Рабочая температура: от –40 C до +110 C - подходит для холодных помещений и нагревающихся участках
• Цвет: белый - обеспечивает контрастность в схеме, легко различим
• Габариты: 8×11×8 мм - очень компактная форма, позволяет размещать много клемм на малой площади
• Количество контактов: 12 - каждая секция содержит 12 отдельных точек соединения
• Способ монтажа: непосредственная установка - крепится на DIN-рейку или монтажную плату
• Позиция подключения: сбоку - провода заходят перпендикулярно к корпусу, что снижает риск перегиба

Совместимость и монтаж

Колодка клеммная 4 мм2 3А полистирол белая 10 штук совместима с любыми DIN-рейками стандарта TS 35/7,5 и TS 35/15. Монтаж выполняется просто: вставьте секцию в направляющие рейки до характерного щелчка. Для подключения используйте отвертку с плоским жалом - затягивайте винты равномерно, чтобы не повредить резьбу. Не забудьте зачистить провода до 9–10 мм, чтобы избежать плохого контакта. Многожильные провода обязательно должны иметь наконечники типа ПКИ или ПКШ. Прямые входы сбоку позволяют собирать компактные ряды без перекрестов.

Безопасность и стандарты

Колодка соответствует требованиям безопасности по классу горючести V0 - материал не распространяет пламя. Корпус выполнен из электроизолирующего полиамида, предотвращающего пробой и случайные замыкания даже при близком расположении соседних контактов. Напряжение 400 В и ток 3 А обеспечивают безопасную работу в бытовых и промышленных сетях до 230 В. Однако не применяйте в цепях выше 400 В или с импульсными нагрузками без согласования с нормами ГОСТ Р 50030.5.1.

Преимущества

• Высокая плотность: 12 контактов в одном модуле - меньше мест для соединений, проще организовать схему
• Устойчивость к температуре: работает в условиях от –40 C до +110 C - подходит для холодных складов и теплых щитовых
• Стандартный форм-фактор: совместима с большинством серийных щитов и креплениями EKF PROxima
• Чёткая маркировка цветом: белый корпус хорошо отличается от других цветов - упрощает диагностику и обслуживание
• Прочность корпуса: полиамид выдерживает механические нагрузки при монтаже и эксплуатации

Ограничения применения

• Не подходит для проводов сечением более 4 мм2 - возможен перегрев и выход из строя
• Не рекомендовано применение с многожильными проводами без наконечников - есть риск ослабления контакта
• Винтовое соединение требует периодического контроля: со временем металл провода «течёт», и винт может ослабнуть
• Не использовать в средах с повышенной влажностью без герметизации - хотя корпус прочный, он не имеет защиты IP
• Не предназначена для частых отключений - винтовые клеммы не рассчитаны на оперативное коммутирование

Примеры использования

• Подключение датчиков и реле в системах автоматизации
• Разводка осветительных цепей в распределительных щитах
• Соединение проводов в контроллерах, пультах управления
• Объединение нулевых и заземляющих проводников в щите
• Сборка временных испытательных схем в мастерских

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 4 мм2 недопустимо
• Затягивайте винты рукой до упора, затем ещё четверть оборота - слишком сильное усилие разрушит резьбу
• После первого запуска системы проверьте все клеммы через неделю - особенно в вибрационных условиях
• Используйте белую клемму для нейтральных проводов, чтобы визуально отделить их от фазных (например, красных)
• При необходимости увеличить количество контактов - соединяйте несколько секций друг с другом, как модули
• Храните в сухом месте - хоть корпус и пластиковый, длительное воздействие влаги может повлиять на качество изоляции
