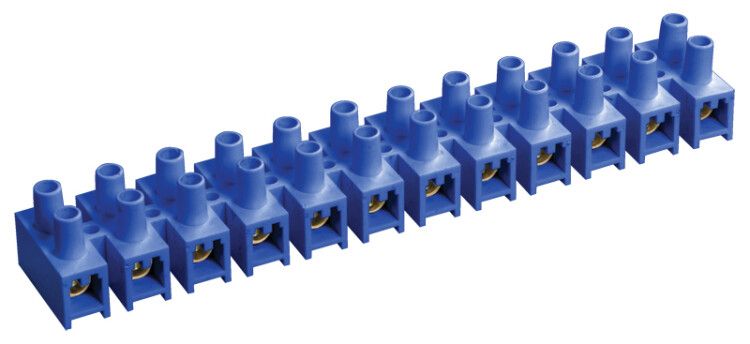

Колодка клеммная ЗВИ-30 н/г 6-16кв.мм 12 пар син. IEK UZV6-030-10

Зажим винтовой ЗВИ-30 не поддерживающий горение 6-16 мм2 12 пар синий от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных щитах и электроустановках. Благодаря негорючему корпусу и винтовому зажиму, этот зажим обеспечивает долговечную работу даже в условиях повышенной нагрузки.

Назначение и область применения

Зажим винтовой ЗВИ-30 не поддерживающий горение 6-16 мм2 12 пар синий используется для создания электрических соединений между проводниками в силовых цепях до 400 В. Подходит для монтажа в распределительных шкафах, щитах управления, автоматических выключателях и других устройствах, где требуется надёжная фиксация проводов. Применяется в промышленном оборудовании, системах освещения, конвейерах и станках.

Технические характеристики

• Количество полюсов: 12 (по 2 клеммы на каждый - всего 24 контакта)
• Сечение провода: 6–16 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 30 А - рассчитан на длительную работу при высоких нагрузках
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 380 В
• Тип соединения: винтовое - позволяет плотно зажимать провод без инструментов
• Материал корпуса: негорючий полистирол - устойчив к перегреву и воспламенению
• Клеммы и винты: латунь - обеспечивают хорошую проводимость и антикоррозийную стойкость
• Рабочая температура: от –25 C до +110 C - работает в холодных и нагретых помещениях
• Ширина одной ячейки: 26 мм - совместим с DIN-рейкой стандартной ширины
• Цвет: синий - визуально отличается от других типов зажимов, удобен для маркировки
• Способ монтажа: непосредственная установка на DIN-рейку
• Позиция подключения: сбоку - провода вводятся перпендикулярно к корпусу
• Гарантия: 3 года

Совместимость и монтаж

Зажим винтовой ЗВИ-30 не поддерживающий горение 6-16 мм2 12 пар синий монтируется на стандартную DIN-рейку шириной 35 мм. Каждый полюс имеет два входа - один для подводящего, второй для отходящего провода. Для подключения ослабьте винт, вставьте подготовленный провод (без зачищенного конца более 10 мм), затяните винт до упора. Не используйте инструменты с острыми гранями - можно повредить контакт. Убедитесь, что сечение провода попадает в диапазон 6–16 мм2 - меньшие или большие жилы не будут надёжно зажаты.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, который не поддерживает горение - снижает риск распространения пламени при аварии. Соответствует требованиям безопасности для электромонтажных устройств в закрытых помещениях. Номинальное напряжение 400 В и ток 30 А позволяют использовать зажим в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1. Материалы не выделяют токсичных веществ при перегреве.

Преимущества

• Высокая плотность: 12 полюсов в компактном корпусе экономят место в щите
• Удобство обслуживания: доступ к каждому винту без демонтажа соседних элементов
• Стабильность соединения: латунные клеммы не окисляются, сохраняют проводимость годами
• Защита от случайного замыкания: изолированный корпус предотвращает контакт с металлическими частями шкафа
• Яркая цветовая маркировка: синий цвет помогает быстро определить назначение группы

Ограничения применения

• Не предназначены для работы вне помещений - отсутствует защита IP, не выдерживают влагу и пыль
• Не подходят для проводов меньше 6 мм2 - слабое зажатие, возможен перегрев
• Не рекомендованы для алюминиевых проводов без специальной обработки - требуют применение антиоксидантной пасты
• Не используются в цепях переменного тока выше 400 В - риск пробоя изоляции
• Не допускается использование с многожильными проводами без наконечника - возможен обрыв жил

Примеры использования

• Подключение групп освещения в распределительном щите квартиры
• Разветвление питания на несколько двигателей в промышленном контроллере
• Объединение нулевых проводов перед вводом в автоматические выключатели
• Создание перемычек между модульными устройствами в щитовой
• Формирование общей шины PE или N в щитах управления станков

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - слишком длинный конец может выпасть при затяжке
• Проверяйте затяжку винта рукой - он должен быть плотно закручено, но не перетянут
• Для многожильных проводов используйте наконечники типа НШВИ - это увеличит срок службы соединения
• При использовании в щитах с высокой плотностью компонентов - учтите посадочный размер 26 мм на полюс
• При замене старого зажима - проверьте состояние клемм: если есть следы потемнения или оплавления - замените весь блок
• Зажим ЗВИ-30 от IEK совместим с другими изделиями серии IEK - легко комбинируется с автоматами, УЗО и реле
