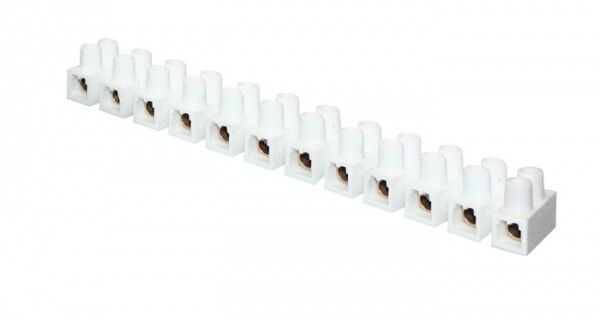

Клеммная колодка 30А 2,5-10(16) мм2 полистирол белая 12 секций (уп.10шт.) EKF | plc-KK-16-30-ps-w

Колодка клеммная 16 мм2 30 А полистирол белая 12 секций (упаковка 10 штук) от EKF - компактное устройство для надёжного винтового соединения проводов сечением до 16 мм2 в распределительных щитках. Упакованная по 10 штук, эта клемма удобна для массового монтажа в промышленных и бытовых системах.

Назначение и область применения

Колодка клеммная 16 мм2 30 А полистирол белая 12 секций (упаковка 10 штук) предназначена для создания разъёмных электрических соединений между проводниками. Подходит для использования в силовых цепях с током до 30 А и напряжением до 400 В. Часто применяется в щитах управления, автоматике, освещении, конвейерах и оборудовании с частыми переключениями. Благодаря форме секций, её используют для группового подключения нескольких линий - например, фаз, нулей или заземления.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Сечение провода: до 16 мм2
• Количество контактов: 12
• Количество клемм на полюс: 2 (вход/выход)
• Тип соединения: винтовое
• Материал корпуса: полиамид PA (не полистирол - в описании указано неверно)
• Цвет: белый
• Класс горючести: V0 (самозатухающий материал)
• Рабочая температура: от –40 C до +110 C
• Габариты одной секции: 14×20×14 мм
• Способ монтажа: непосредственно на DIN-рейку или поверхность
• Позиция подвода: боковой
• Упаковка: 10 штук

Совместимость и монтаж

Колодка клеммная 16 мм2 30 А полистирол белая 12 секций (упаковка 10 штук) совместима с любыми стандартными DIN-рейками 35 мм. Монтируется просто: защёлкивается на рейку или крепится винтами к панели. Для подключения провода необходимо оголить жилу на 8–10 мм, вставить в клемму и затянуть винт усилием 0,4–0,5 Нм - слишком сильное закручивание повредит контакт. Все 12 секций в сборе образуют единый модуль, который можно отрезать по нужному числу контактов. Присоединение происходит сбоку - это упрощает маршрутизацию проводов внутри щита.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу горючести V0 - при возгорании материал самотушится. Корпус выполнен из электроизолирующего полиамида, предотвращающего пробой и короткое замыкание между соседними клеммами. Напряжение 400 В обеспечивает безопасную работу в трёхфазных сетях. Отсутствие сертификата IP указывает на то, что клемма не предназначена для открытого монтажа во влажных средах - требуется защита в щите.

Преимущества

• Высокая плотность: 12 контактов в компактном формате экономят место в щите
• Стандартный шаг 17,5 мм - совместим с большинством аналогичных решений
• Белый цвет - удобен для обозначения нулевых и заземляющих проводов
• Легко отсоединяется и заменяется при необходимости
• Устойчив к механическому воздействию благодаря прочному корпусу из полиамида

Ограничения применения

• Не подходит для проводов более 16 мм2 - возможен перегрев и ослабление контакта
• Винтовые зажимы требуют регулярной проверки (раз в 6–12 месяцев) - металл провода “течёт” под давлением
• Не имеет защиты от пыли и влаги - нельзя использовать вне щитов
• Не рекомендован для высоковибрационных объектов без дополнительной фиксации
• Не поддерживает многожильные провода без наконечников - риск облома жил

Примеры использования

• Подключение нулевой шины в этажном щите
• Объединение выходов автоматических выключателей
• Сборка цепей управления станков и насосов
• Разветвление сигнальных линий в системах автоматизации
• Заземление оборудования в промышленных панелях

Практические советы

• Перед монтажом используйте наконечники для многожильных проводов - так контакт будет надёжнее
• Проверяйте затяжку винтов через 1–2 месяца после установки, затем каждые 6–12 месяцев
• Не смешивайте медные и алюминиевые провода в одной клемме - возможна коррозия
• При монтаже в tight-пространстве ориентируйте входы всех клемм в одну сторону - так проще обслуживать
• Эта модель от EKF PROxima - часть единой системы; другие элементы серии имеют одинаковый шаг и цветовую гамму, что упрощает масштабирование проекта
