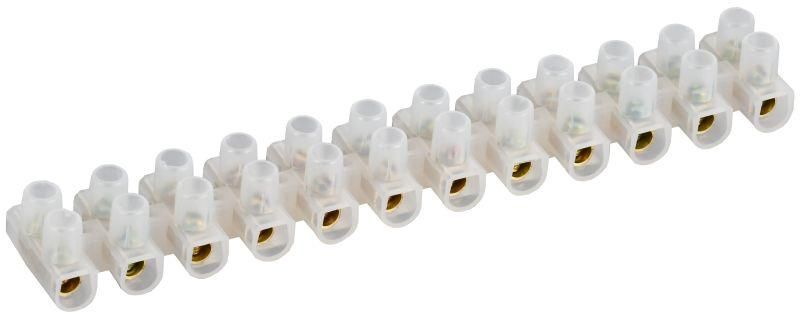

Колодка клеммная ЗВИ-30 6-16кв.мм 12пар GENERICA UZV10-030-016-K01-10-G IEK

Зажим винтовой ЗВИ-30 6-16 мм2 12 пар от GENERICA обеспечивает надёжное винтовое соединение для медных проводников в распределительных щитах и силовых цепях. Артикул uzv10-030-016-k01-10-g соответствует требованиям к плотному контакту и долговечной работе в условиях повышенной нагрузки.

Назначение и область применения

Зажим винтовой ЗВИ-30 6-16 мм2 12 пар используется для создания электрических соединений между одножильными и предварительно подготовленными многожильными медными проводниками. Подходит для сборки распределительных шин, коммутирования групп освещения, питания автоматических выключателей и других устройств в бытовых, промышленных и коммерческих электроустановках. Применяется в цепях переменного и постоянного тока до 450 В.

Технические характеристики

• Тип соединения: винтовое - позволяет фиксировать провода с помощью затяжки болта
• Сечение проводника: 6–16 мм2 - совместим с проводами от 6 до 16 квадратных миллиметров
• Номинальный ток: 30 А - рассчитан на длительную работу при токе до 30 ампер
• Номинальное напряжение: 450 В - безопасная работа в сетях до 450 вольт
• Количество полюсов: 12 - один модуль содержит 12 отдельных зажимов
• Количество зажимов на полюс: 7 - каждый полюс имеет семь точек входа для проводов
• Рабочий диапазон температур: от –25C до +85C - устойчив к перепадам температур в помещениях и на открытых площадках
• Материал корпуса: полиэтилен - химически стойкий, не поддерживающий горение
• Прозрачность корпуса: да - позволяют визуально контролировать состояние проводов и степень затяжки
• Ширина: 23,8 мм - компактный форм-фактор для плотной укладки в щите
• Срок службы: 5 лет - гарантируемая работоспособность при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим ЗВИ-30 6-16 мм2 12 пар монтируется непосредственно на DIN-рейку без дополнительных креплений. Соединение осуществляется через боковые входы - провода заводятся сбоку, что удобно при ограниченном пространстве внутри щита. Для правильного монтажа необходимо зачистить жилы на 9–10 мм, вставить их до упора и затянуть винты равномерным усилием. Не допускается использование инструментов с острыми губками - можно повредить внутреннюю поверхность зажима.

Безопасность и стандарты

Зажим ЗВИ-30 6-16 мм2 12 пар изготовлен в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и сертифицирован для работы в системах класса защиты IP20. Корпус выполнен из самозагасающегося полиэтилена, исключающего распространение пламени. Наличие прозрачного корпуса снижает риск ошибок при проверке соединений.

Преимущества

• Высокая плотность: 12 полюсов в одном модуле экономят место в щите
• Удобство диагностики: прозрачная крышка позволяет видеть положение проводов без вскрытия
• Стандартное винтовое соединение - совместимо с обычными отвертками и не требует специнструмента
• Поддержание контакта при колебаниях нагрузки благодаря металлической пластине под винтом
• Защита от случайного выпадения проводов даже при слабой затяжке

Ограничения применения

• Не предназначены для многожильных проводов без оконцевания - требуется применение наконечников
• Не рекомендованы для алюминиевых проводников - возможна коррозия и потеря контакта
• Не подходят для частых демонтажей - более 5–7 циклов затяжки снижают срок службы
• Не используются вне помещений без дополнительной защиты от влаги и УФ-лучей
• Не следует использовать в местах с высокими уровнями вибраций без дополнительной фиксации

Примеры использования

• Объединение нескольких выходов группы освещения перед автоматическим выключателем
• Разводка фазных проводов в этажных распределительных щитах
• Подключение терморегуляторов, реле времени и других маломощных устройств
• Сборка шины N и PE в щитах с большим числом ответвлений
• Альтернатива клеммным колодкам при необходимости большего числа точек подключения

Практические советы

• Перед установкой всегда используйте наконечники для многожильных проводов - они предотвращают заплетание жил и обеспечивают лучший контакт
• Проверяйте затяжку каждого винта после монтажа - недостаточно затянутые соединения нагреваются при нагрузке
• При использовании в щитах с высокой плотностью компонентов учтите ширину 23,8 мм - оптимально располагать по три таких модуля на 100 мм рейки
• Не смешивайте провода разного сечения в одном зажиме - выбирайте точки подключения согласно заявленному диапазону 6–16 мм2
• При замене старого оборудования - этот зажим легко заменяет аналогичные модели IEK и другие производства с такими же параметрами
