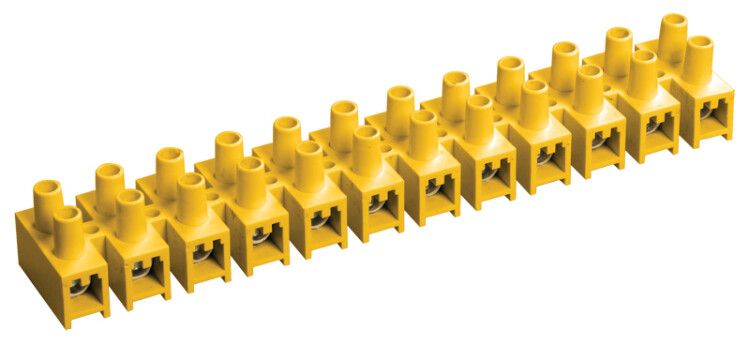

Колодка клеммная ЗВИ-30 н/г 6-16кв.мм 12 пар желт. IEK UZV7-030-10

Зажим винтовой ЗВИ-30 негорючий 6-16 мм2 12 пар желтый от IEK предназначен для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных щитах и электроустановках. Благодаря негорючему корпусу и винтовому зажиму, этот зажим обеспечивает устойчивую передачу тока до 30 А, особенно актуален при работе с проводниками сечением 6–16 мм2.

Назначение и область применения

Зажим винтовой ЗВИ-30 негорючий 6-16 мм2 12 пар желтый используется для создания разъёмных электрических соединений между проводами в распределительных устройствах. Подходит для монтажа в силовых цепях переменного тока с напряжением до 400 В. Применяется в промышленном оборудовании, автоматических системах управления, шкафах управления, лифтах, конвейерах и других объектах, где требуется надёжная коммутация нескольких проводов.

Технические характеристики

• Номинальный ток: 30 А
• Номинальное напряжение: 400 В
• Количество полюсов: 12 (12 пар контактов)
• Сечение подключаемых жил: 6–16 мм2
• Тип соединения: винтовое
• Материал корпуса: негорючий полистирол
• Материал контактной части: латунь
• Рабочая температура: от –25 C до +110 C
• Ширина изделия: 26 мм
• Расположение присоединения: боковое
• Цвет: жёлтый
• Гарантийный срок: 3 года

Совместимость и монтаж

Зажим винтовой ЗВИ-30 негорючий 6-16 мм2 12 пар желтый монтируется непосредственно на DIN-рейку или фиксируется в щите без дополнительных креплений. Каждый из 12 контактов имеет боковой вход для провода - удобно при плотной компоновке. Для подключения используйте отвертку с плоским лезвием. Убедитесь, что сечение провода соответствует заявленному диапазону 6–16 мм2: меньшие жилы могут плохо зажиматься, большие - повредить контактную группу. Латунные клеммы совместимы с медными и алюминиевыми проводами, но при использовании алюминия рекомендуется применять антиоксидантную пасту.

Безопасность и стандарты

Корпус выполнен из негорючего полистирола, что снижает риск распространения пламени при перегреве или аварии. Конструкция предотвращает случайное замыкание на корпус оборудования. Соответствует требованиям безопасности для устройств низкого напряжения. Гарантия 36 месяцев подтверждает соответствие качественным стандартам производства IEK.

Преимущества

• Высокая плотность: 12 контактов в компактном корпусе шириной всего 26 мм
• Удобство обслуживания: каждый контакт доступен отдельно, можно менять провода без демонтажа всей группы
• Стабильность соединения: латунные клеммы обеспечивают долговременный контакт без окисления
• Защита от перегрева: материал корпуса выдерживает рабочие температуры до +110 C
• Яркая цветовая маркировка: жёлтый корпус легко отличается от других зажимов, ускоряет диагностику

Ограничения применения

• Не предназначены для работы с проводами меньше 6 мм2 - возможен слабый зажим и нагрев
• Не подходят для постоянного погружения в воду или высокой влажности без дополнительной защиты
• Не рекомендованы для частых отсоединений - многократное затягивание винтов может привести к износу резьбы
• Не используются в цепях постоянного тока выше 400 В - указанное напряжение рассчитано только на переменный ток

Примеры использования

• Подключение выходов автоматических выключателей к нагрузкам в щитах управления
• Объединение нулевых и заземляющих проводников в распределительных шкафах
• Соединение проводов от датчиков, реле и кнопочных постов в системах автоматизации
• Разводка фаз в многоэтажных зданиях при монтаже этажных щитов

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - слишком длинная зачистка может вызвать замыкание между соседними контактами
• Затягивайте винты равномерно, без усилия - переусилие повредит латунную клемму
• При сборке щита располагайте несколько таких зажимов рядом, чтобы минимизировать количество перемычек
• Проверьте соответствие сечения провода: если жила тоньше 6 мм2, используйте переходник или другой тип зажима
• Зажим винтовой ЗВИ-30 негорючий 6-16 мм2 12 пар желтый от IEK хорошо сочетается с другими изделиями серии ЗВИ - можно собирать модульные блоки
