Коробка распределительная 85х85х40мм IP55 серая - IMT35092 APC

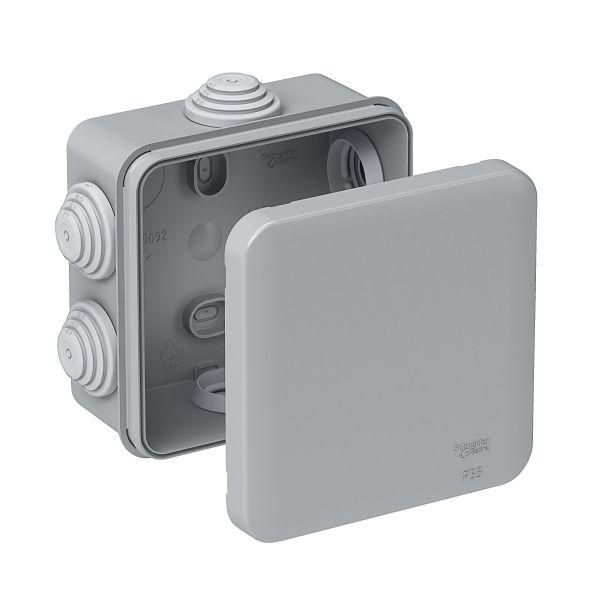

Коробка распределительная открытой установки 85х85х40 мм IP55, 6 сальников от Systeme Electric (арт. imt35092) предназначена для безопасного разветвления и соединения проводов и кабелей в условиях повышенной запыленности и влажности. Подходит для наружной и внутрипомещенческой установки там, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Коробка распределительная открытой установки 85х85х40 мм IP55, 6 сальников используется для организации точек ответвления электрических цепей. Её применяют в системах освещения, управления оборудованием, автоматизации и других задачах, где необходимо вывести несколько кабелей из одной точки. Благодаря защите IP55 и всепогодному исполнению, её можно устанавливать на фасадах зданий, в производственных помещениях, на объектах с высокой влажностью - например, в теплицах, на автостоянках, в цехах с мойкой оборудования.

Технические характеристики

• Габариты корпуса: 110×110×48 мм; внутренний объем: 85×85×40 мм
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Количество вводов: 6 сальников с уплотнительными мембранами, диаметром до 20 мм
• Максимальное сечение кабеля: 20 мм2
• Максимальное сечение проводника: 16 мм2 - для одножильных и многожильных жил
• Номинальное напряжение изоляции: 2000 В
• Материал: бесгалогенный пластик - не выделяет токсичных веществ при нагреве
• Цвет: серый
• Температурный диапазон: от –25 C до +60 C
• Фиксация крышки: защелкивание - без инструментов, быстрый доступ
• Тип крышки: заглушка - плотно закрывается, обеспечивает целостность защиты
• Способ монтажа: настенно-потолочное крепление через отверстия в боковых стенках
• Возможность соединения в ряд: да - позволяет собирать модульные блоки для увеличения емкости

Совместимость и монтаж

Коробка распределительная открытой установки 85х85х40 мм IP55, 6 сальников совместима с кабелями и проводами до 20 мм2. Для монтажа используются шурупы или дюбели через предварительно подготовленные отверстия в стенках корпуса. Каждый из 6 сальников рассчитан на один кабель - не рекомендуется протягивать более одного провода через одно уплотнение. Мембраны обеспечивают герметизацию без необходимости затяжки гайками - достаточно вставить кабель и слегка придавить. Коробка может быть смонтирована вертикально или горизонтально. При сборке нескольких коробок в ряд используйте комплекты для соединения - они позволяют создавать линейные или угловые блоки без потери степени защиты.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной опасности. Бесгалогенный материал исключает образование ядовитых газов при перегреве или возгорании. Номинальное напряжение изоляции 2000 В гарантирует безопасную работу в сетях до 1000 В переменного тока. Применение в соответствии с ГОСТ Р 50030.2 и IEC 60670-1.

Преимущества

• Высокая степень защиты IP55 - работает даже в сырых и пыльных средах
• Простая и надежная система фиксации крышки - доступ к клеммам без инструментов
• Удобные сальники с мембранами - не требуют дополнительной герметизации
• Возможность группировки - легко масштабируется при увеличении числа точек подключения
• Материал без галогенов - экологически безопасен, подходит для помещений с людьми
• Серый цвет - хорошо сочетается с большинством поверхностей, не бросается в глаза

Ограничения применения

• Не предназначен для прямого погружения в воду - IP55 не обеспечивает герметичность при длительном контакте с жидкостью
• Не использовать в местах с постоянным механическим ударным воздействием - корпус пластиковый, хрупкий при сильных нагрузках
• Запрещено превышать максимальное сечение кабеля (20 мм2) - это повредит уплотнители и нарушит защиту
• Не применять при температурах ниже –25 C или выше +60 C - возможна потеря эластичности материала
• Не допускается использование с кабелями с металлической броней - сальники не рассчитаны на жесткие внешние оболочки

Примеры использования

• Подключение светильников на фасаде офисного здания
• Разветвление питания для датчиков на конвейере в пищевом цехе
• Объединение кабелей от терморегуляторов в теплице
• Распределительная точка для системы видеонаблюдения на улице
• Сборка многофункционального щита из нескольких коробок в одном месте

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под 20 мм максимум, иначе мембрана не будет герметично работать
• При использовании нескольких коробок в ряд - начинайте сборку с крайней, чтобы не перекручивать кабели
• Не забудьте оставлять свободное место внутри для изгибов проводов - минимальный радиус изгиба должен быть не менее 5–6 диаметров кабеля
• При установке на вертикальной поверхности ориентируйте сальники вниз - так снижается риск попадания влаги внутрь
• При замене кабеля - не вынимайте старую мембрану, если она не повреждена: новые мембраны не всегда точно совпадают по размеру
• Коробка распределительная открытой установки 85х85х40 мм IP55, 6 сальников от Systeme Electric (imt35092) - отличный выбор для проектов, где важны надежность и простота обслуживания
