Коробка распределительная о/у 70х70х40 | IMT35090 Schneider Electric APC

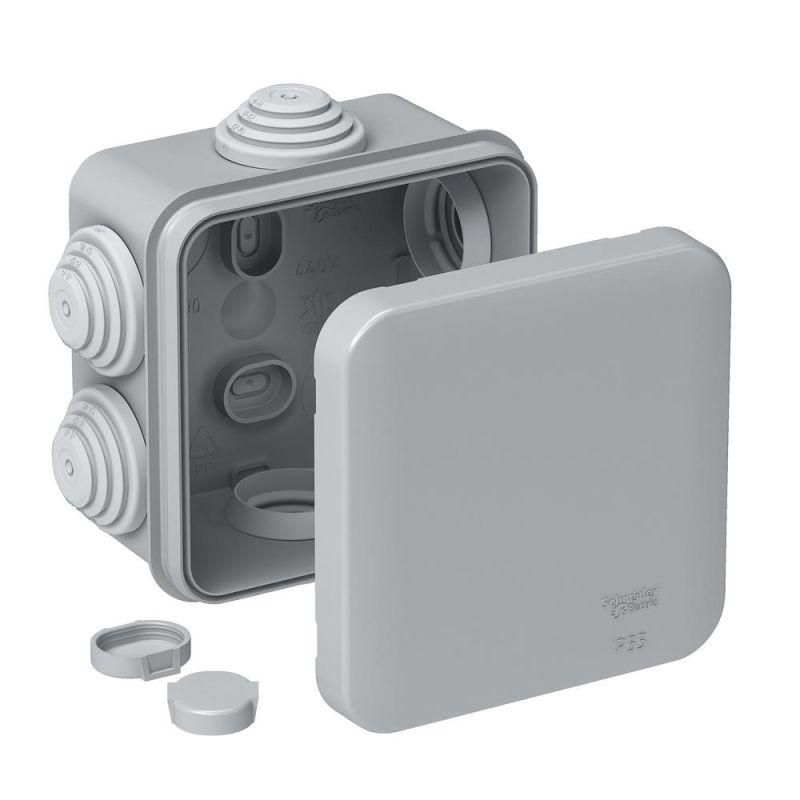

Коробка распределительная открытой установки 70х70х40 мм IP55, 6 сальников от Systeme Electric (арт. imt35090) предназначена для безопасного разветвления и соединения проводов и кабелей в условиях повышенной влажности и запыленности. Подходит для наружной и внутрипомещенческой установки там, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Коробка распределительная открытой установки 70х70х40 мм IP55, 6 сальников используется для организации точек ответвления силовых и слаботочных цепей. Её применяют в системах освещения, автоматизации, управления оборудованием, а также в местах, где невозможно спрятать провода в стену - например, на фасадах зданий, в производственных помещениях, на объектах ЖКХ и транспорта.

Технические характеристики

• Габариты корпуса: 95×95×48 мм; внутренний объем: 70×70×40 мм
• Степень защиты: IP55 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и струй воды из любого направления
• Количество вводов: 6 шт. с уплотнительными мембранами
• Диаметр ввода под трубу: 20 мм
• Максимальное сечение кабеля: до 20 мм2
• Максимальное сечение проводника внутри: до 16 мм2
• Номинальное напряжение изоляции: 2000 В
• Рабочий температурный диапазон: от –25 C до +60 C
• Материал корпуса: галоген-free пластик - не выделяет токсичных веществ при нагреве
• Цвет: серый
• Форма: квадратная
• Тип крышки: заглушка с защелкивающимся механизмом
• Крепление: настенно-потолочное
• Возможность соединения в ряд: да - позволяет собирать модульные блоки

Совместимость и монтаж

Коробка распределительная открытой установки 70х70х40 мм IP55, 6 сальников монтируется на вертикальную или горизонтальную поверхность с помощью саморезов или дюбелей через крепёжные отверстия в боковых стенках. Мембранные сальники обеспечивают герметичность при протяжке кабелей диаметром до 20 мм. Для удобства сборки можно использовать несколько таких коробок, соединённых в ряд - они совместимы между собой по форме и типу крепления. Крышка легко открывается и закрывается без инструментов благодаря защелкам.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для электроустановок в условиях повышенной влажности и пыли. Наличие IP55 и номинального напряжения изоляции 2000 В обеспечивает защиту от пробоя даже при кратковременных перегрузках. Отсутствие галогенов в материале снижает риск образования ядовитых газов при возгорании - важно для помещений с людьми и вентилируемых зонах.

Преимущества

• Высокая степень защиты IP55 делает её пригодной для уличного и сырых помещений
• Шесть сальников позволяют организовать до шести входящих кабельных трасс без дополнительных переходников
• Закрывающаяся крышка с защелками исключает необходимость в болтах - быстрый доступ для обслуживания
• Пластиковый корпус не ржавеет, не требует окраски и долговечен
• Возможность компоновки в ряд - экономит место и упрощает масштабирование системы

Ограничения применения

• Не предназначен для прямого погружения в воду - IP55 не гарантирует защиту от длительного контакта с жидкостью
• Максимальное сечение проводника внутри - 16 мм2; более толстые жилы не поместятся
• Не рекомендуется для установки в средах с постоянным воздействием химически активных паров или растворителей
• Пластиковая конструкция менее устойчива к механическому ударному воздействию - не подходит для зон с высокой вероятностью повреждения

Примеры использования

• Разветвление питания на группу светильников на фасаде офисного здания
• Подключение датчиков движения и сигнализации в коридоре торгового центра
• Объединение кабелей от нескольких станков в одном месте на производстве
• Точка подключения кабеля от солнечной панели к контроллеру зарядки

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен подходить под 20 мм, чтобы мембрана плотно обхватила его
• Если используете многожильный кабель, убедитесь, что суммарное сечение не превышает 16 мм2 - иначе возможен перегрев
• При соединении нескольких коробок в ряд - начинайте с базовой, затем последовательно фиксируйте остальные
• Не затягивайте сальники слишком сильно - это может повредить изоляцию кабеля
• Для частого обслуживания выбирайте места с хорошим доступом - крышка открывается легко, но не снимается полностью
