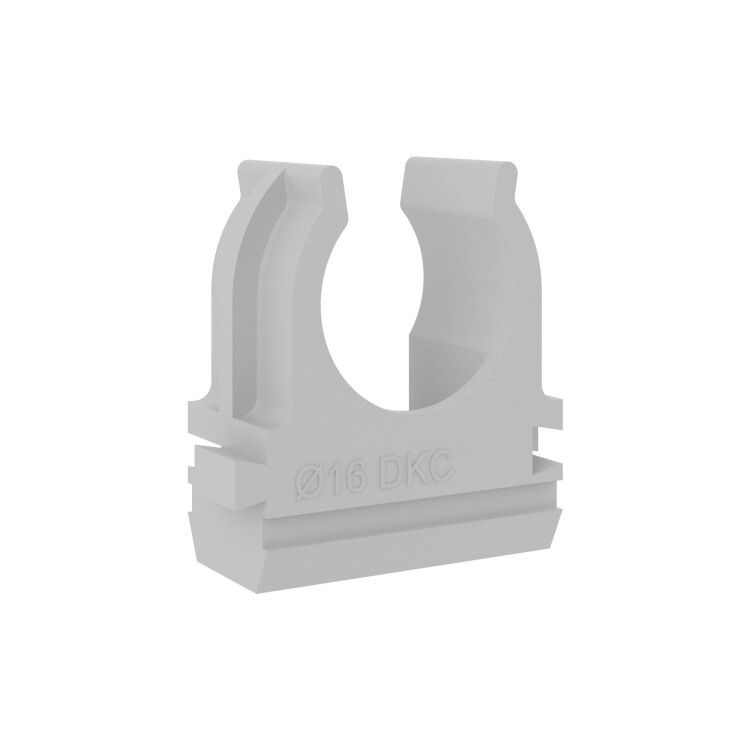

Держатель для труб (клипса) d16мм с защелкой DKC 51016 ДКС

Держатель с защелкой для труб диаметром 16 мм от DKC (ДКС), артикул 51016 - это компактный крепежный элемент для фиксации одиночных гофрированных труб и кабеленесущих систем в электромонтажных конструкциях. Продукт создан для быстрого и надежного монтажа в условиях перепадов температур, повышенной влажности и механических нагрузок.

Назначение и область применения

Держатель с защелкой для труб диаметром 16 мм предназначен для фиксации пластиковых гофрированных труб, используемых в прокладке силовых и слаботочных кабельных линий. Подходит для установки внутри помещений и на открытых участках, где требуется защита от влаги, пыли и УФ-излучения. Часто применяется в распределительных щитах, на потолках, стенах, в шахтах и на технологических трассах. Особенно эффективен там, где нужна скорость монтажа и минимизация количества крепежных деталей.

Технические характеристики

• Номинальный диаметр трубы: 16 мм - точно соответствует стандартным гофротрубам этого размера;
• Материал: ударопрочный полимер - устойчив к деформациям при падении и механическом воздействии;
• Диапазон рабочих температур: от -25 C до +60 C - работает в холодных помещениях, на балконах, в неотапливаемых зданиях и при высокой летней температуре;
• Покрытие: без покрытия - материал не требует антикоррозийной защиты, не ржавеет;
• Цвет: серый - сочетается с большинством типов кабельных систем и корпусов;
• Наличие пломбы: да - позволяет запечатывать место крепления для предотвращения несанкционированного доступа;
• Соединяемость в ряд: да - можно устанавливать несколько держателей рядом без зазора, формируя сплошную линию крепления;
• Тип крепления: винтовое - фиксация происходит через одно монтажное отверстие с помощью самореза или дюбеля;
• Максимальное количество труб: 1 - рассчитан только на одну трубу диаметром 16 мм.

Совместимость и монтаж

Держатель совместим со всеми гофрированными трубами внутренним диаметром около 16 мм, включая продукцию DKC и других производителей. Для монтажа используется один винт M4–M6 (не входит в комплект). Отверстие расположено центрально, что обеспечивает равномерную нагрузку. Крепление выполняется на бетон, кирпич, деревянные или металлические поверхности. После установки винта достаточно вставить трубу в защелку - она автоматически фиксируется с характерным щелчком. Разборка возможна только при принудительном открытии замка - это исключает случайное выпадение.

Безопасность и стандарты

Изделие соответствует требованиям нормативов по прокладке кабельных линий (ГОСТ Р 50571, ПУЭ). Полимерная конструкция не проводит ток, не горит самостоятельно и не выделяет токсичных веществ при нагреве. Наличие пломбы позволяет соблюдать требования безопасности при работе с электроустановками. Температурный диапазон гарантирует безопасную работу в условиях, близких к экстремальным.

Преимущества

• Замок с защелкой - не требует хомутов, стяжек или дополнительных инструментов для фиксации трубы;
• Высокая прочность материала - выдерживает удары при транспортировке и монтаже;
• Стойкость к УФ-излучению - не желтеет и не хрупнет на солнце;
• Возможность последовательной установки - удобно для длинных трасс;
• Пломба - повышает уровень контроля и безопасности объекта;
• Легкий вес - снижает нагрузку на конструкцию и ускоряет сборку.

Ограничения применения

Не рекомендуется использовать для труб диаметрами больше 16 мм - риск проскальзывания и выпадения. Не подходит для крепления металлических труб или жестких каналов - материал слишком мягкий для таких нагрузок. Не следует применять в местах постоянных сильных вибраций (например, на двигателях или насосах) - защелка может со временем ослабнуть. Также не стоит использовать при температурах ниже -25 C или выше +60 C - это выходит за пределы гарантированной работоспособности.

Примеры использования

• Крепление гофротруб с сетью Ethernet в офисных помещениях;
• Фиксация кабельных каналов в распределительных щитах;
• Установка труб с сигнальными кабелями на фасадах зданий;
• Монтаж светового оборудования в торговых центрах с использованием кабеленесущих систем;
• Прокладка слаботочных линий в промышленных цехах с высокой влажностью.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть точно 16 мм; если труба чуть меньше, она будет болтаться, если больше - не войдет в защелку;
• При установке на вертикальные поверхности ориентируйте защелку вниз - так снижается риск самопроизвольного открывания;
• Для длительных трасс используйте держатели с шагом не более 80 см - это предотвратит прогиб трубы под собственным весом;
• Пломбу лучше ставить сразу после окончания монтажа, чтобы не забыть - особенно на объектах с контролируемым доступом;
• Держатель с защелкой для труб диаметром 16 мм от DKC (ДКС) легко комбинируется с другими элементами серии Express - все части имеют единую систему крепления и цветовое решение.
