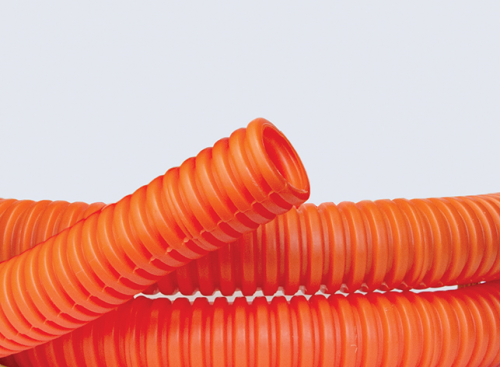

Труба гофрированная ПНД гибкая легкая d16мм с протяжкой оранж. (уп.100м) DKC 71916 ДКС

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d16 мм с протяжкой, цвет оранжевый, 100 м от DKC (ДКС) - это lightweight-решение для скрытой прокладки кабелей и проводов в стяжках, штробах и бетонных конструкциях. Артикул 71916 обеспечивает удобство монтажа благодаря встроенной протяжке и высокой гибкости.

Назначение и область применения

Труба гофрированная полимерная низкого давления (ПНД) гибкая легкая d16 мм с протяжкой, цвет оранжевый, 100 м предназначена для защиты электрических кабелей при скрытой прокладке. Подходит для установки в:

• штробы в стенах;
• бетонные стяжки полов;
• монолитные конструкции;
• полые перегородки;
• технические каналы в помещениях.

Используется в жилых домах, офисах, производственных объектах и коммерческой недвижимости. Не рекомендуется для открытой прокладки под механическими нагрузками или в местах с риском повреждения острыми предметами.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 11,3 мм - позволяет пропускать кабели до 6–8 мм в диаметре
• Длина бухты: 100 метров - оптимальна для крупных участков прокладки
• Материал: полиэтилен низкого давления (ПНД) - химически стойкий, долговечный
• Гибкость: легко изгибается без потери формы; минимальный радиус изгиба - 48 мм
• Температурный диапазон: от –40 C до +90 C - работает в холодных и нагреваемых зонах
• Степень защиты IP55: защита от пыли и струй воды - подходит для влажных помещений
• Прочность на разрыв: 200 Н - выдерживает усилия при монтаже и эксплуатации
• Ударопрочность: 2 Дж при –40 C - сохраняет целостность даже в мороз
• Цвет: оранжевый - стандартизированная маркировка для электротехнических систем
• Протяжка: встроенная - стальная или пластиковая лента для затяжки кабеля
• Продольные прорези: да - позволяют открывать трубу без резки, чтобы вставить кабель после монтажа
• Маслостойкость: да - не деформируется при контакте с маслами и смазками
• Устойчивость к УФ: да - не теряет свойств под прямыми солнечными лучами
• Не содержит галогенов: при возгорании не выделяет токсичных паров
• Распространяет горение: да - сама по себе горюча, требует учета при проектировании противопожарной безопасности

Совместимость и монтаж

Труба совместима со всеми типами силовых и слаботочных кабелей: NYM, VVG, FTP, UTP, многожильные провода до 6 мм в диаметре. Протяжка позволяет легко заправить кабель даже в уже установленную трубу.

Как монтировать:

• Перед укладкой проверьте, что внутренний диаметр трубы соответствует внешнему диаметру кабеля - допуск +-1 мм.
• При прокладке в бетоне используйте фиксаторы через каждые 1–1,5 м.
• При необходимости разрезать трубу - сделайте продольный надрез по готовому шву, не повредите протяжку.
• Не применяйте клей или герметики - труба не требует дополнительной герметизации при обычных условиях.
• При изгибе соблюдайте минимальный радиус 48 мм - иначе возможна потеря герметичности или трещины.

Безопасность и стандарты

Труба соответствует требованиям к электротехническим изделиям для скрытой прокладки. Стандарт IP55 гарантирует защиту от пыли и водяных струй - важно для ванных комнат, подвалов, производственных цехов. Отсутствие галогенов снижает опасность при пожаре. Однако материал горюч - требуется соблюдать нормы ПУЭ и ГОСТ Р 50571 при проектировании систем освещения и питания.

Преимущества

• Легкий вес - удобно перевозить и работать одному человеку
• Высокая гибкость - легко адаптируется к сложным контурам
• Встроенная протяжка - экономит время при заправке кабеля
• Продольный разрез - можно ввести кабель без демонтажа системы
• Широкий температурный диапазон - подходит для всех регионов России
• Устойчивость к химическим веществам - не боится бытовых растворителей и масел

Ограничения применения

• Не предназначен для прокладки под дорогами, автостоянками или другими участками с динамическими нагрузками
• Не использовать в качестве основного канала для силовых кабелей выше 1 кВ без дополнительной защиты
• Не заменяет металлические трубы там, где требуется механическая защита от удара или сдавливания
• Горючесть материала исключает использование в зонах повышенной пожарной опасности без огнеупорных покрытий
• Не рекомендуется для прямого контакта с открытым пламенем или источниками высоких температур (>90 C)

Примеры использования

• Прокладка кабеля от щита до розеток в новостройке с бетонной стяжкой пола
• Скрытая прокладка сигнальных проводов в стенах офисного здания
• Закладка в штробу для подключения светильников в ванной комнате
• Обустройство кабельных путей в производственном цеху рядом с оборудованием, где есть риск попадания масла
• Подключение датчиков и контроллеров в теплицах и холодных складах

Практические советы

• Выбирая диаметр, помните: 16 мм - это минимум для одного кабеля. Для нескольких проводов лучше взять 20 мм и более.
• При использовании в бетоне - закрепляйте трубу хомутами, а не просто укладывайте на арматуру.
• Протяжка не рассчитана на тянуть тяжелые кабели - если масса больше 1 кг/м, используйте лебедку или помощника.
• Храните бухту в сухом месте, избегайте длительного прямого солнца - хотя труба УФ-устойчива, срок службы увеличивается при бережном обращении.
• Артикул 71916 - это продукт серии Octopus от DKC (ДКС): если нужна аналогичная труба другого диаметра - ищите в этой же серии.
