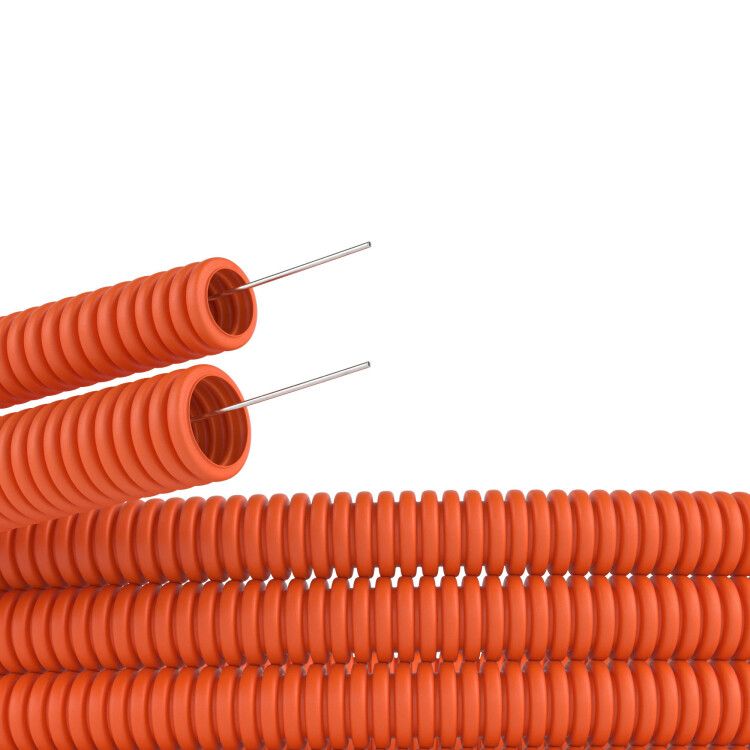

Труба гофрированная ПНД гибкая тяжелая d16мм с протяжкой оранж. (уп.100м) DKC 71516 ДКС

Труба гофрированная полимерная низкого давления диаметр 16 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый от DKC (ДКС) - это гибкий защитный канал для прокладки кабелей в стяжках, штробах и монолитных конструкциях. Артикул 71516 рассчитана на длительную эксплуатацию в сложных условиях благодаря высокой механической прочности и защите IP55.

Назначение и область применения

Труба гофрированная полимерная низкого давления диаметр 16 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый используется для скрытой прокладки электрических, информационных и телекоммуникационных кабелей. Подходит для монтажа в:

• бетонных стяжках полов (только при основе из несгораемых материалов);
• штробах в стенах;
• монолитных конструкциях;
• технических каналах и коробах;
• зонах с риском механических воздействий.

Идеальна для жилых, коммерческих и промышленных объектов, где требуется надежная защита кабелей от повреждений и внешних факторов.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,9 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Длина бухты: 100 м - удобна для крупных участков прокладки
• Материал: полиэтилен низкого давления (ПНД) - устойчив к химикатам, влаге и перепадам температур
• Степень защиты: IP55 - защита от пыли и струй воды (при условии герметичного соединения с фитингами)
• Температурный диапазон: от -40 C до +90 C - работает в холодных и нагреваемых зонах
• Прочность на разрыв: 200 Н - выдерживает значительные нагрузки при затяжке
• Прочность при сжатии: 320 Н - не деформируется под весом бетона или оборудования
• Статический радиус изгиба: 48 мм - можно гнуть без потери целостности
• Ударопрочность: уровень 6 - устойчива к случайным ударам при монтаже
• Цвет: оранжевый - визуально выделяется при вскрытии штроб, снижает риск повреждения при сверлении
• Протяжка: есть - стальная проволока внутри для легкой затяжки кабелей
• Продольные прорези: да - позволяют легко раскрыть трубу для ввода/замены кабеля без снятия
• Маслостойкость: да - не разрушается при контакте с маслами и смазками
• Устойчивость к УФ: да - не теряет свойств на открытом воздухе
• Не содержит галогенов: да - при возгорании не выделяет токсичных газов
• Распространяет горение: да - не самозагасающая, требует учета при проектировании пожарной безопасности

Совместимость и монтаж

Труба гофрированная полимерная низкого давления диаметр 16 мм, тяжелая, с протяжкой, длина 100 м, цвет оранжевый совместима с фитингами и соединителями стандарта для ПНД-труб. Для герметизации и достижения IP55 используйте специальные муфты, колпачки и переходники с уплотнением.

Как монтировать:

• Протяжка уже установлена - просто закрепите один конец, проденьте кабель через трубу, затем потяните за проволоку.
• При прокладке в бетоне - убедитесь, что поверхность подготовлена, а труба не перегибается ниже радиуса 48 мм.
• При необходимости замены кабеля - разрежьте продольную щель, введите новый кабель, зафиксируйте клейкой лентой.
• Запрещено использовать в местах постоянного трения о острые кромки - возможен износ стенок.

Безопасность и стандарты

Труба соответствует требованиям к материалам для скрытой прокладки кабелей. Отсутствие галогенов делает её безопаснее при пожаре. Однако она распространяет горение - поэтому не применяется в системах с требованием нераспространяющей горение (нг-LS, нг-FRLS). Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.52.

Преимущества

• Высокая механическая прочность - выдерживает давление бетона и нагрузки при укладке
• Протяжка в комплекте - экономит время при прокладке кабелей
• Продольный разрез - позволяет вводить/заменять кабель без демонтажа всей системы
• Широкий температурный диапазон - подходит для холодных регионов и помещений с нагревом
• Устойчивость к химическим веществам - не боится цемента, песка, масла, влаги
• Яркий оранжевый цвет - предупреждает о наличии кабельного канала при ремонте

Ограничения применения

• Не предназначена для открытой прокладки под прямыми солнечными лучами более 6 месяцев - даже с УФ-защитой возможна потеря эластичности
• Не подходит для прокладки в помещениях с классом пожарной опасности КМ0–КМ1, где требуется нераспространяющий горение материал
• Не рекомендуется для прямого контакта с открытым пламенем или источниками высоких температур выше 90 C
• Не является водонепроницаемой без герметичных фитингов - IP55 достигается только при правильной сборке
• Внутренний диаметр 10,9 мм ограничивает количество и сечение кабелей - не подходит для многожильных силовых кабелей >16 мм2

Примеры использования

• Прокладка сетевых кабелей в стяжке пола офисного здания
• Защита осветительных проводов в штробах квартир
• Монтаж кабелей управления на промышленных конвейерах
• Скрытая прокладка видеокамер в бетонных стенах
• Подключение датчиков в теплицах и холодных складах

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы был больше суммарного диаметра всех кабелей минимум на 20%
• При длинных участках (>30 м) используйте несколько точек крепления - избежите провисания и перегрузки протяжки
• Не забудьте закрыть концы трубы заглушками - предотвращает попадание раствора и насекомых
• При работе в бетоне - уложите трубу до заливки, не допускайте ее смещения
• Артикул 71516 от DKC (ДКС) - оптимальный выбор для профессионального монтажа, особенно когда нужна надежность и возможность последующего обслуживания
