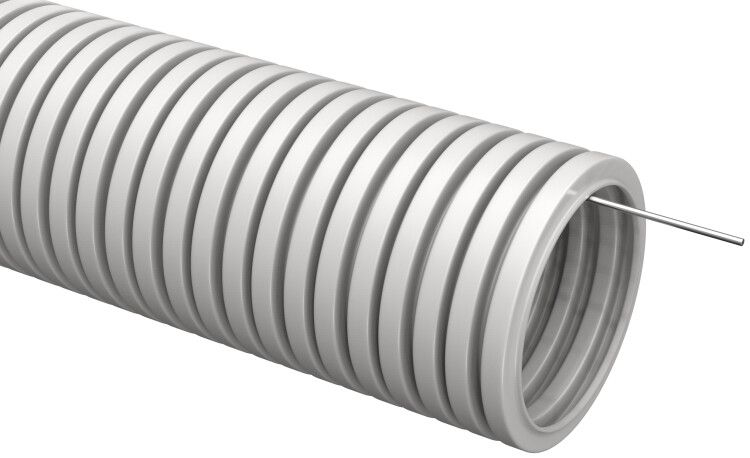

Труба гофрированная ПВХ d16мм с протяжкой сер. ELASTA (уп.10м) IEK CTG20-16-K41-010I

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (10 м) от IEK предназначена для скрытой прокладки кабелей в стенах, перегородках и полу. Благодаря гибкой конструкции и встроенной протяжке, изделие упрощает монтаж в труднодоступных местах, особенно в условиях электромонтажных работ. Артикул ctg20-16-k41-010i - часть серии ELASTA, оптимизированной для надежного и быстрого проведения проводки.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (10 м) используется для прокладки силовых и слаботочных кабелей в стенах, потолках, полах и других закрытых конструкциях. Подходит для жилых, офисных и промышленных объектов. Применяется в системах освещения, автоматизации, сигнализации, а также для подключения оборудования с небольшим количеством проводов - например, датчиков, розеток, выключателей.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,8 мм - позволяет пропустить до 2–3 одножильных кабелей сечением до 2,5 мм2
• Длина бухты: 10 метров - удобна для одного участка трассы без стыков
• Материал: ПВХ - устойчив к влаге, химически инертен, не подвержен коррозии
• Прочность при сжатии: 320 Н - выдерживает нагрузку от заливаемого пола или легких конструкций
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от воды
• Температурный диапазон: от –15 C до +60 C - подходит для большинства интерьерных условий
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - самозатухающий материал
• Цвет: серый - совместим с типовой цветовой схемой электромонтажных материалов
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (10 м) легко монтируется в штробах, каналах и пустотах. Встроенная протяжка (стальная проволока с пластиковым наконечником) позволяет затянуть кабель без дополнительных инструментов. Для фиксации используйте клипсы или хомуты через каждые 0,5–1 м. Учитывайте внутренний диаметр 10,8 мм - не перегружайте трубу большим числом или толстыми кабелями. Соединения с распределительными коробками выполняются через переходники или муфты подходящего диаметра.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2248-002-18461115-2010. Материал ПВХ не поддерживает горение, что снижает риск возгорания при аварийном нагреве. Степень защиты IP40 гарантирует безопасную работу в помещениях с нормальной влажностью, но не рекомендуется для установки во влажных зонах (ванная, баня, улица) - для них нужны трубы с IP65/IP67.

Преимущества

• Гибкость позволяет проходить повороты радиусом менее 50 мм без изгибателей
• Встроенная протяжка экономит время при прокладке кабеля
• Легкий вес - удобно транспортировать и работать на высоте
• Устойчивость к механическому воздействию при заливке полов или заделке штукатуркой
• Не требует специальных инструментов для резки - можно использовать обычные ножницы или нож

Ограничения применения

• Не применяется на открытом воздухе - ПВХ теряет эластичность при минусовых температурах ниже –15 C и стареет под UV-лучами
• Не подходит для помещений с постоянным контактом с водой - IP40 не защищает от брызг и влаги
• Не рассчитана на прямую нагрузку свыше 320 Н - нельзя использовать как несущую конструкцию
• Запрещено применять в местах с возможным контактом с растворителем, маслом или агрессивными химикатами

Примеры использования

• Прокладка кабеля от выключателя к светильнику в стене квартиры
• Скрытая проводка для розеток в деревянном доме
• Подключение датчиков движения и умных устройств в офисе
• Прокладка слаботочных линий (LAN, TV, CCTV) между этажами
• Монтаж проводки в панельных домах с готовыми каналами

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 10,8 мм был достаточен для вашего кабеля - лучше оставлять запас в 20%
• При работе в холоде (ближе к –15 C) согрейте трубу руками перед изгибом - ПВХ становится хрупким
• Не используйте трубу в качестве замены жесткой гильзы - она не выдержит ударные нагрузки
• При прокладке длинных трасс с несколькими изгибами - разбейте участок на секции по 5–7 м, чтобы не перегрузить протяжку
• Артикул ctg20-16-k41-010i - идеально сочетается с другими элементами серии ELASTA от IEK: коробками, углами и муфтами того же диаметра
