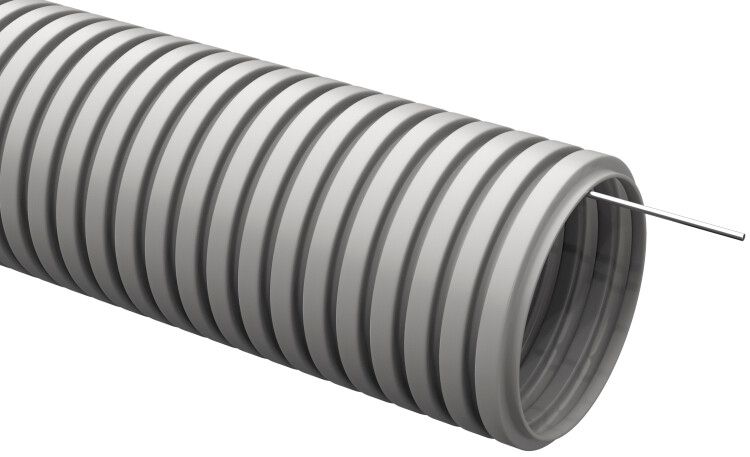

Труба гофрированная ПВХ d16мм с протяжкой сер. ELASTA (уп.50м) IEK CTG20-16-K41-050I

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (50 м) от IEK предназначена для скрытой прокладки кабелей в стенах, перекрытиях и других конструкциях. Благодаря гибкости и наличию протяжки, она упрощает монтаж в труднодоступных местах, особенно в условиях электромонтажных работ. Артикул ctg2016k41050i - решение для профессионального использования в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (50 м) используется для прокладки силовых и слаботочных кабелей внутри зданий - в штробах, за подвесными потолками, в панельных перегородках. Подходит для систем освещения, автоматизации, связи, сигнализации и управления оборудованием. Применяется исключительно в сухих и умеренно влажных помещениях, где нет механических нагрузок на поверхность трубы.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,8 мм - позволяет пропускать кабели до 10–12 мм в диаметре
• Материал: ПВХ - устойчив к коррозии, химически инертен
• Длина бухты: 50 метров - оптимальна для крупных участков прокладки
• Температура эксплуатации: от –15 C до +60 C - не рекомендуется для холодных неотапливаемых помещений зимой
• Степень защиты IP40 - предохраняет от твердых частиц размером более 1 мм, но не от воды
• Прочность при сжатии: 320 Н (по норме), до 350 Н (фактический показатель) - выдерживает давление при заливке бетоном или установке в стеновые каналы
• Цвет: серый - совместим с большинством интерьерных решений
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - соответствует требованиям безопасности в жилых зонах
• Нормативный документ: ТУ 2248-002-18461115-2010

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d 16 мм с протяжкой (50 м) легко совмещается с фитингами, коробками и переходниками IEK серии ELASTA. Гофра уже оснащена внутренней протяжкой - стальной проволокой, которая позволяет затянуть кабель без дополнительных инструментов. Для монтажа достаточно:

• Протянуть кабель через трубу, используя имеющуюся протяжку
• Закрепить трубу хомутами или скобами каждые 0,5–1 м
• Обеспечить радиус изгиба не менее 50 мм - не допускать резких перегибов

Подходит для прокладки в бетоне, кирпиче, гипсокартоне. Не требует сварки, клея или специальных инструментов.

Безопасность и стандарты

Труба соответствует требованиям ТУ 2248-002-18461115-2010 и имеет сертификат пожарной безопасности. Материал ПВХ не поддерживает горение, что снижает риск возгорания при аварийном нагреве кабелей. Однако степень защиты IP40 не обеспечивает герметичность - не применяйте в сырых помещениях, на улице или там, где возможен контакт с водой.

Преимущества

• Наличие протяжки экономит время при прокладке кабелей - не нужна дополнительная проволока или насос
• Высокая гибкость позволяет проходить через изломы и повороты без использования угловых элементов
• Легкий вес - удобно транспортировать и работать одной рукой
• Долгий срок службы - 25 лет при правильной установке
• Серый цвет маскирует трубу в декоративных решениях

Ограничения применения

• Не использовать вне помещений - материал чувствителен к УФ-излучению и перепадам температур ниже –15 C
• Не применять в местах с постоянным механическим воздействием (например, на полу, где есть движение оборудования)
• Не подходят для прокладки в канализационных или вентиляционных системах
• IP40 не защищает от влаги - запрещено использование в банях, подвалах с высокой влажностью, на улице
• Внутренний диаметр 10,8 мм ограничивает количество и сечение кабелей - не стоит заполнять трубу более чем на 40%

Примеры использования

• Прокладка кабеля питания для точечных светильников в натяжном потолке
• Скрытая прокладка сетевых кабелей между этажами в многоквартирном доме
• Монтаж проводки для системы “умный дом” в стенах из гипсокартона
• Укладка кабелей управления в панельных щитах с ограниченным пространством

Практические советы

• Перед монтажом проверьте, чтобы протяжка была целой - иногда она может порваться при транспортировке
• При прокладке в бетоне используйте трубы с запасом длины - 5–10% на изгибы и неровности
• Не перегружайте трубу: максимум 2–3 одножильных кабеля сечением 2,5 мм2 или один многожильный 4 мм2
• Для длинных трасс (>15 м) лучше использовать несколько коротких участков с распределительными коробками - так легче обслуживать
• Артикул ctg2016k41050i идеально сочетается с фитингами IEK серии ELASTA - выбирайте комплектную систему для надежности
