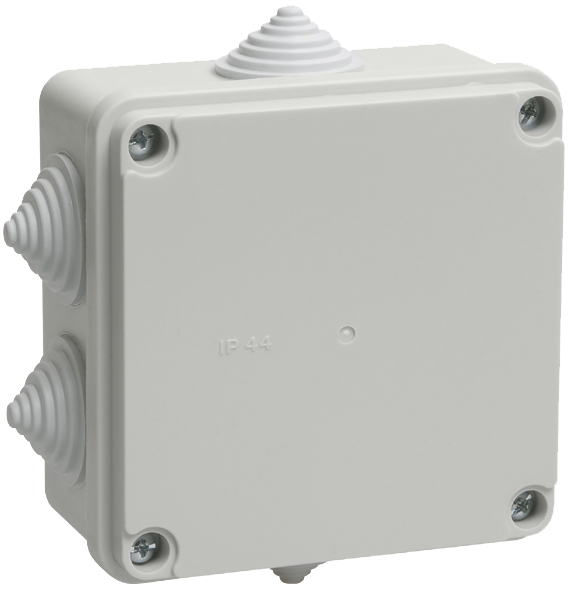

Коробка распределительная КМ41234 для о/п 100х100х50 мм IP55 (RAL7035, 6 гермовводов) | UKO11-100-100-050-K41-55 IEK

Коробка распределительная для открытой проводки 100х100х50 мм IP55 (RAL7035, 6 гермовводов) от IEK предназначена для безопасного разветвления и защиты соединений проводов и кабелей в условиях повышенной запылённости и влажности. Артикул uko11-100-100-050-k41-55 обеспечивает совместимость с системами открытой электропроводки и соответствует требованиям ГОСТ 32126.1.

Назначение и область применения

Коробка распределительная используется для организации точек ответвления проводов и кабелей в системах открытой проводки. Она защищает места соединений от внешних воздействий, предотвращает доступ посторонних предметов и снижает риск возникновения короткого замыкания. Применяется в помещениях с высокой влажностью, на улице, в цехах, на объектах ЖКХ, транспорта и промышленности. Подходит для установки в зонах с пылью, капельным попаданием воды и перепадами температур.

Технические характеристики

• Размеры: 100×100×50 мм - компактная форма для ограниченного пространства;
• Степень защиты: IP55 - защита от пыли (не полностью, но достаточна для большинства условий) и струй воды из любого направления;
• Количество гермовводов: 6 шт. - диаметром 25 мм, позволяют вводить кабели без потери степени защиты;
• Материал корпуса: полистирол; материал крышки: полипропилен - прочные, химически стойкие пластиковые материалы;
• Цвет: серый (RAL 7035) - стандартизированный цвет для промышленного оборудования;
• Температура эксплуатации: от -25 C до +40 C - работает в холодных и умеренных климатах;
• Климатическое исполнение: УХЛ2 - рассчитана на умеренный и холодный климат с возможными колебаниями влажности;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Состав: безгалогенный материал - не выделяет токсичных газов при нагреве или горении;
• Норматив: ГОСТ 32126.1 - соответствие российскому стандарту на распределительные коробки.

Совместимость и монтаж

Коробка распределительная для открытой проводки 100х100х50 мм IP55 (RAL7035, 6 гермовводов) монтируется настенно или потолочно с помощью дюбелей или саморезов. Гермовводы уже установлены - достаточно просверлить отверстия под них и вставить кабели. Совместима с жёсткими и гофрированными трубами диаметром до 25 мм. Крышка-заглушка фиксируется на защёлках - открывается без инструментов для проверки или ремонта. Для надёжного соединения используйте кабельные зажимы внутри коробки, чтобы исключить нагрузку на провода.

Безопасность и стандарты

Коробка соответствует ГОСТ 32126.1 и имеет класс защиты IP55, что делает её безопасной для использования в средах с риском попадания пыли и брызг воды. Безгалогеновый состав материала снижает опасность выделения ядовитых веществ при перегреве или пожаре. Напряжение не указано - коробка не является элементом управления, она лишь защищает соединения. Не применяйте для подключения напряжения выше 1000 В - не предназначена для высоковольтных сетей.

Преимущества

• Шесть гермовводов обеспечивают гибкую организацию ввода нескольких кабелей без дополнительных переходников;
• Крышка-заглушка легко снимается - удобство обслуживания и диагностики;
• Высокая механическая прочность пластика - устойчивость к ударным нагрузкам и деформациям;
• Серый цвет (RAL 7035) - эстетично сочетается с другими элементами промышленной электропроводки;
• Срок службы 15 лет - долговечность снижает затраты на замену.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при длительном контакте с жидкостью;
• Запрещено использовать при температурах ниже -25 C и выше +40 C - материал теряет прочность или становится хрупким;
• Не рекомендуется для установки в зонах с агрессивными химическими парами (например, кислоты, щёлочи) - хотя материал безгалогеновый, он не устойчив ко всем химикатам;
• Не подходит для внутренней скрытой проводки - конструкция рассчитана именно на открытый монтаж;
• Не содержит внутреннего крепления для DIN-рейки - нельзя использовать как распределительную коробку в щитах.

Примеры использования

• Разветвление силового кабеля на участке конвейера в цеху;
• Подключение освещения на уличной площадке с открытым монтажом;
• Объединение кабелей от датчиков в влажном помещении (сауна, мойка авто);
• Точка соединения между гофротрубой и светильником на производстве;
• Переход от трассы кабеля к группе розеток в ангаре.

Практические советы

• При монтаже убедитесь, что все кабели плотно закреплены в гермовводах - иначе нарушится степень защиты IP55;
• Не перегружайте коробку более чем 6 кабелями - даже при наличии 6 вводов, внутреннее пространство 100×100×50 мм ограничено;
• Проверьте посадочные диаметры кабелей - они должны быть ≤25 мм, иначе потребуется доработка вводов;
• При установке на вертикальной поверхности ориентируйте крышку вниз - это предотвратит скопление влаги внутри;
• Для частого обслуживания выбирайте модели с этой же конструкцией - совместимость по форме и вводам сохраняется в серии IEK uko11.
