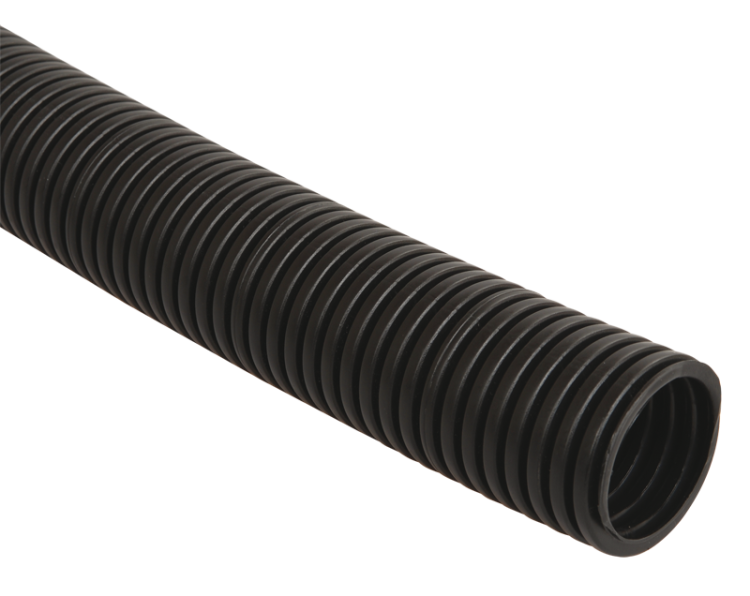

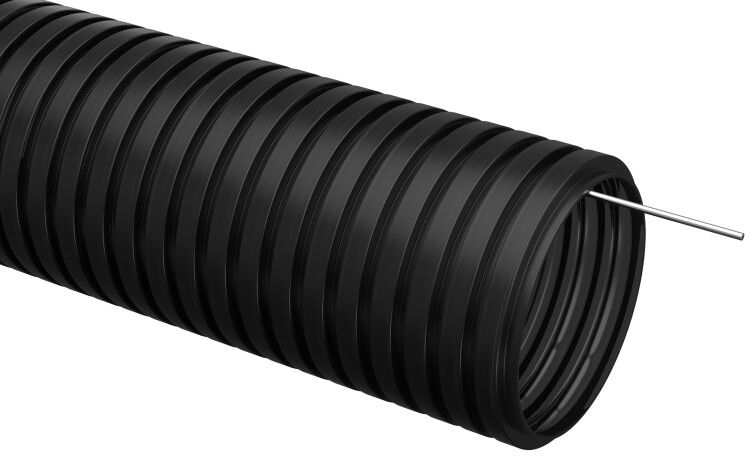

Труба гофрированная ПНД d20мм с протяжкой черн. (уп.100м) IEK CTG20-20-K02-100-1

Труба гибкая гофрированная ПНД d 20 мм с протяжкой (100 м) черная от IEK — это надёжный канал для прокладки кабелей в стенах, полу и других скрытых конструкциях. Благодаря гибкости, долгому сроку службы и встроенной протяжке, эта труба упрощает монтаж в жилых, офисных и промышленных объектах. Артикул ctg20-20-k02-100-1 соответствует серии ELASTA и рассчитана на длительную эксплуатацию в условиях электромонтажных работ.

Назначение и область применения

Труба гибкая гофрированная ПНД d 20 мм с протяжкой (100 м) черная предназначена для прокладки электрических кабелей: силовых, слаботочных и информационных. Подходит для скрытой прокладки в штробах, бетонных стяжках полов, внутри стен и перегородок. Применяется в жилых домах, офисах, больницах, школах, производственных цехах и административных зданиях при новом строительстве или ремонте.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,2 мм — позволяет пропускать кабели с суммарным сечением до 8–10 мм²
• Длина бухты: 100 м — оптимальна для крупных участков прокладки
• Материал: полиэтилен низкого давления (ПНД) — прочный, химически стойкий, не проводит ток
• Температурный диапазон: от –40 °C до +90 °C — работает в холодных и нагреваемых средах
• Степень защиты IP40 — защищает от твердых частиц размером более 1 мм, но не от воды
• Прочность при сжатии: 320 Н — выдерживает нагрузку при заливке бетона или уплотнении
• Срок службы: 25 лет — при соблюдении условий эксплуатации
• Цвет: чёрный — маскирует загрязнения, устойчив к УФ-излучению
• Не содержит галогенов — при возгорании не выделяет токсичных газов
• Распространяет горение — не самозагасающая, требует осторожного расположения рядом с источниками тепла

Совместимость и монтаж

Труба совместима со всеми типами кабелей: NYM, VVG, FTP, UTP, многожильными и одножильными проводами. Встроенная протяжка (зонт) позволяет легко затянуть кабель без дополнительных инструментов. Минимальный радиус изгиба — три внешних диаметра трубы (60 мм), что позволяет делать повороты даже в ограниченном пространстве. Монтаж выполняется вручную: труба режется ножницами, фиксируется хомутами или скобами. Для герметизации концов рекомендуется использовать заглушки.

Безопасность и стандарты

Труба соответствует требованиям к материалам для электромонтажа в России. Отсутствие галогенов снижает риск образования ядовитых паров при высоких температурах. Однако она не обладает огнестойкостью — распространяет горение, поэтому не применяется в местах с повышенной пожарной опасностью (например, вблизи печей, котлов, открытых источников пламени). IP40 обеспечивает базовую защиту от пыли и случайного контакта с твёрдыми предметами, но не защищает от влаги — не используется во влажных помещениях без дополнительной изоляции.

Преимущества

• Гибкость — легко проходит через сложные маршруты без специальных фитингов
• Встроенная протяжка — экономит время и усилия при прокладке кабелей
• Устойчивость к УФ-излучению — можно временно хранить на открытом воздухе
• Диэлектрические свойства — исключает риск поражения током при повреждении изоляции кабеля
• Долгий срок службы — не теряет форму и прочность при нормальной эксплуатации
• Лёгкий вес — удобно транспортировать и работать с бухтой

Ограничения применения

• Не допускается использование в помещениях с постоянной влажностью (банях, бассейнах) — IP40 недостаточно
• Не подходит для наружной прокладки под открытым небом без защитного кожуха — хотя устойчива к УФ, не предназначена для прямого воздействия осадков
• Не следует применять в местах с возможным механическим ударом или давлением выше 320 Н — например, под тяжёлыми машинами или в зонах движения тележек
• Не является огнестойкой — запрещено прокладывать рядом с открытыми источниками тепла, в кабельных каналах с высокой плотностью кабелей без вентиляции

Примеры использования

• Прокладка сетей Ethernet и телефонных кабелей между этажами в многоэтажном доме
• Скрытая прокладка силового кабеля VVG 3×2,5 в бетонной стяжке пола перед укладкой плитки
• Монтаж кабелей управления на автоматизированных линиях в цехах
• Обустройство электропроводки в детском саду или больнице — благодаря отсутствию галогенов безопаснее при аварийных ситуациях

Практические советы

• Перед прокладкой проверьте внутренний диаметр трубы — он составляет 14,2 мм; не перегружайте её кабелями с суммарным диаметром больше 12 мм
• При изгибах не допускайте радиус меньше 60 мм — иначе труба деформируется и потеряет целостность
• Закрывайте концы трубы заглушками после монтажа — предотвращает попадание раствора, пыли и насекомых
• При работе в бетоне используйте трубы с протяжкой — они значительно ускоряют процесс, чем обычные гофры без зонда
• Артикул ctg20-20-k02-100-1 — это часть серии ELASTA от IEK, которая стандартизована для массового электромонтажа; выбирайте эту серию, если нужна согласованность материалов в проекте
