Труба гофрированная из ПНД с зондом, черная 20 мм, (бухта 100 м/уп.) | 28-0020-3 REXANT MEET

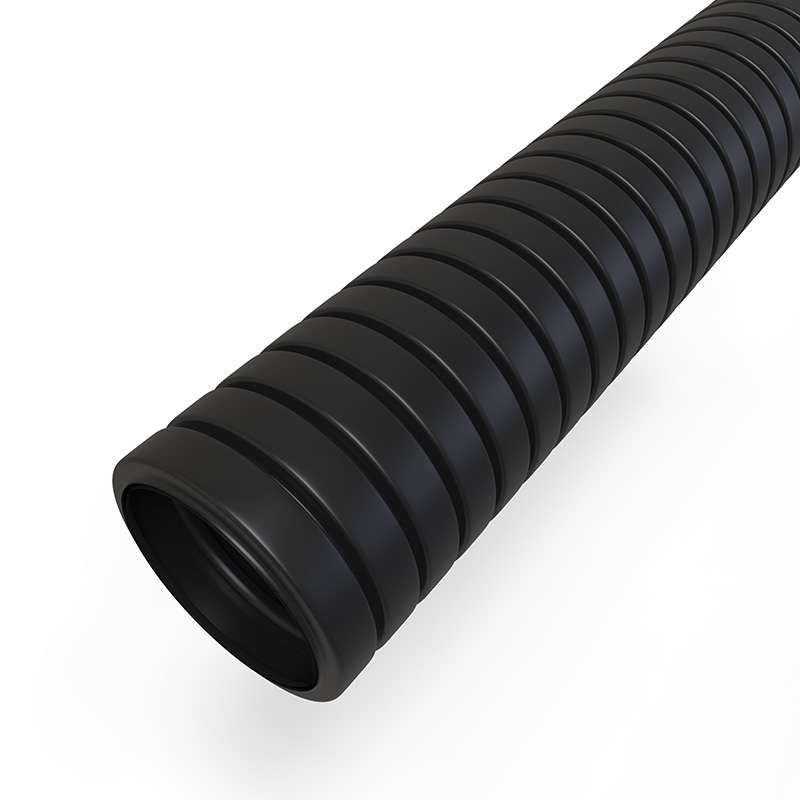

Труба гофрированная из полиэтилена низкого давления (ПНД) с зондом, черная, диаметр 20 мм, бухта 100 м от Rexant — это гибкий защитный канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Артикул 28-0020-3 подходит для скрытой и открытой прокладки в жилых, офисных и промышленных объектах.

Назначение и область применения

Труба гофрированная из ПНД с зондом предназначена для защиты электрических и информационных сетей от повреждений, влаги, химических веществ и внешних воздействий. Применяется для прокладки:

• слаботочных и силовых кабелей (до 1000 В переменного тока);
• компьютерных, телефонных, TV и IT-кабелей;
• проводов в стенах, перегородках, штробах, каналах и на поверхности;
• трасс в помещениях с высокой влажностью, пылью или температурными колебаниями.

Подходит для монтажа в жилых, административных, производственных и общественных зданиях с несгораемыми конструкциями.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм — позволяет пропускать кабели сечением до ~10–12 мм²
• Материал: полиэтилен низкого давления (ПНД) — устойчив к коррозии, влаге, большинству химикатов
• Цвет: черный — маскирует грязь, усиливает UV-защиту
• Длина бухты: 100 м — оптимальна для крупных трасс
• Степень защиты IP55: защищает от пыли (не полностью герметично) и струй воды из любого направления
• Температура эксплуатации: от –55 °C до +90 °C — работает в холодильных камерах и рядом с нагревательными элементами
• Статический радиус изгиба: 3 мм — можно гнуть руками даже в ограниченном пространстве
• Прочность на разрыв: 250 Н — выдерживает значительные нагрузки при затяжке и фиксации
• Класс воспламеняемости UL94 HB: медленно горит, но не самозатухающий — не применяется в местах с риском открытого пламени
• Устойчивость к УФ-излучению: да — не теряет прочность на солнце, подходит для наружного монтажа
• Прочность при изгибе: эластичный/податливый — сохраняет форму после многократных изгибов

Совместимость и монтаж

Труба совместима с любыми изолированными проводами и кабелями, соответствующими внутреннему диаметру 14,1 мм. Для удобства монтажа предусмотрена металлическая проволока-зонд, которая проходит через всю длину трубы.

• Зонд позволяет протянуть кабель с помощью шнурка, веревки или специального устройства — без раскрытия всей бухты.
• Изгиб выполняется вручную; минимальный радиус — 3 мм, что исключает необходимость в фитингах на поворотах.
• Крепление осуществляется с помощью пластиковых хомутов, клипс или скоб — не требует сверления в стене.
• Не рекомендуется использовать с кабелями, имеющими жесткую броню или диаметр более 13 мм — возможны трудности с протяжкой.

Безопасность и стандарты

Труба соответствует требованиям по механической прочности и устойчивости к внешним факторам. Класс воспламеняемости UL94 HB указывает на то, что материал не является огнестойким — он горит, но медленно. Это значит, что применение в местах с открытым огнем, печами, котельными или взрывоопасных зонах запрещено. IP55 обеспечивает защиту от пыли и водяных струй, но не от постоянного контакта с водой или погружения.

Преимущества

• Высокая гибкость — легко проходит через узкие и извилистые пути без дополнительных комплектующих.
• Защита от механических ударов, сплющивания и перегибов благодаря ребристой структуре.
• Долговечность — ПНД не ржавеет, не гниёт, не разрушается под действием щелочей и кислот.
• Легкость веса — снижает нагрузку на крепления и ускоряет транспортировку.
• Наличие зонда — экономит время на прокладке кабелей, особенно в длинных трассах.

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (>90 °C).
• Не следует использовать в качестве основной изоляции — только как защитный кожух.
• Не подходит для установки в зонах с постоянным погружением в воду (например, подземные колодцы без дренажа).
• При температурах ниже –55 °C материал становится хрупким — требуется осторожность при монтаже в экстремальных климатических условиях.
• Не рассчитана на использование в системах с высоким уровнем ЭМИ — не имеет экрана.

Примеры использования

• Прокладка Ethernet-кабелей между этажами в офисном здании через потолочные ниши.
• Защита силового кабеля от двигателя до частотного преобразователя на производстве.
• Монтаж видеокамер на фасаде здания — труба выдерживает солнце, дождь и ветер.
• Скрытая прокладка проводов освещения в деревянных перекрытиях с последующей заделкой штукатуркой.
• Обустройство системы сигнализации в цеху с высокой запыленностью.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр трубы (14,1 мм) был больше суммарного диаметра всех кабелей — минимум на 20%, чтобы избежать перегрева и затруднённой протяжки.
• При использовании нескольких кабелей — закрепите их перед протяжкой, чтобы они не перекручивались.
• На участках с резкими изгибами используйте зонд как направляющую — привяжите к нему кабель и равномерно тяните.
• При наружной прокладке — не допускайте длительного прямого солнечного света в летнее время, хотя УФ-стойкость есть, перегрев может снизить срок службы.
• Храните бухту в сухом месте, избегайте складирования тяжелых предметов сверху — это может вызвать деформацию.
• Артикул 28-0020-3 от Rexant — один из самых популярных вариантов для быстрого монтажа в типовых задачах. Подбирайте аналоги с другим диаметром, если нужна пропускная способность выше.
