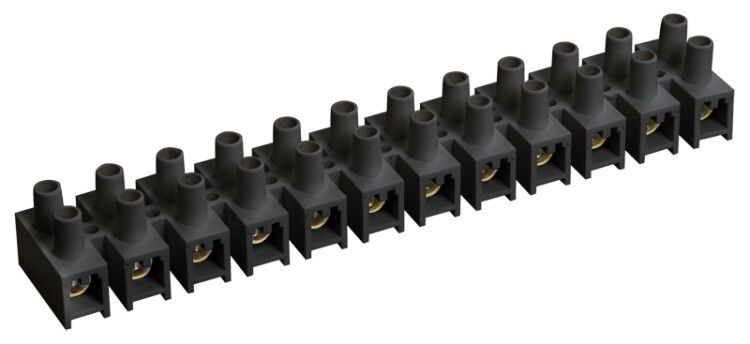

Колодка клеммная ЗВИ-20 н/г 4-10кв.мм 12 пар черн. IEK UZV5-020-06

Клеммная колодка винтовая ЗВИ-20 негорючая 4-10 мм2 12 пар черная от IEK предназначена для надёжного и безопасного соединения многожильных и одножильных проводов в распределительных щитах и электроустановках. Артикул uzv5-020-06 обеспечивает устойчивый контакт при токах до 20 А и напряжении до 400 В.

Назначение и область применения

Клеммная колодка винтовая ЗВИ-20 используется для создания постоянных электрических соединений между проводниками в цепях управления, силовой разводки и автоматизации. Подходит для монтажа в щитах, на DIN-рейке, в устройствах защиты, контакторах и реле. Применяется в промышленном оборудовании, системах освещения, конвейерах и бытовой автоматике. Негорючий материал корпуса делает её безопасной для использования в помещениях с повышенными требованиями к пожарной безопасности.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Количество полюсов: 12 пар (24 контакта)
• Сечение провода: 4–10 мм2 (подходит для медных и алюминиевых жил)
• Тип соединения: винтовое - позволяет плотно зажимать провод без повреждения
• Материал корпуса: негорючий полистирол (не поддерживает горение)
• Контактные элементы: латунь - высокая проводимость и устойчивость к окислению
• Рабочая температура: от –25 C до +110 C
• Ширина: 23 мм - компактный размер для плотной укладки на рейке
• Цвет: чёрный - улучшает визуальное восприятие в щитах с множеством клемм
• Срок службы: 5 лет при соблюдении условий эксплуатации
• Расположение присоединения: сбоку - удобно для подключения проводов снизу или сверху
• Способ монтажа: непосредственная установка на DIN-рейку (без дополнительных креплений)

Совместимость и монтаж

Клеммная колодка винтовая ЗВИ-20 совместима со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается без инструментов - просто фиксируется за зацепы на задней стенке. Для подключения используйте отвертку с плоским шлицем. Не требует предварительной подготовки жил - можно вставлять провода прямо в клеммы. Каждая пара имеет отдельный винт, что позволяет работать с разными цепями без перепутывания. Максимальное сечение 10 мм2 - не стоит использовать более толстые провода, чтобы избежать деформации контакта.

Безопасность и стандарты

Конструкция соответствует требованиям к изоляции и термостойкости для оборудования класса II. Негорючий полистирол снижает риск распространения пламени. Защита от случайного замыкания обеспечивается изолированным корпусом и расположением контактов сбоку - при правильной сборке невозможно прикоснуться к токоведущим частям. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-7-1.

Преимущества

• Высокая механическая прочность винтовых зажимов - не ослабевают при вибрации
• Удобство диагностики: каждая пара выделена отдельно, легко найти нужную цепь
• Стабильный контакт даже при длительной нагрузке - латунные контакты не нагреваются выше нормы
• Защита от короткого замыкания благодаря изолированному корпусу
• Не требует обслуживания - после первичного затягивания винтов больше ничего делать не надо

Ограничения применения

• Не предназначен для работы с проводами меньше 4 мм2 - возможен плохой контакт и выпадение жилы
• Не рекомендуется для переменного тока выше 400 В - превышение напряжения нарушает изоляцию
• Не следует применять в условиях постоянного воздействия воды или агрессивных сред - IP-защита не указана, значит, нет герметизации
• Не подходит для многократного подключения/отключения - винтовые клеммы рассчитаны на постоянные соединения
• Не допускается использование с алюминием без антиоксидантной пасты - есть риск окисления и перегрева

Примеры использования

• Подключение входных кабелей питания в распределительном щите
• Разветвление цепей управления в пультах автоматики
• Соединение выходов реле и контакторов с исполнительными устройствами
• Объединение нескольких датчиков в одну группу перед подачей в контроллер
• Формирование нулевой и заземляющей шины внутри щита

Практические советы

• Перед затяжкой винта убедитесь, что жила полностью вошла в гнездо - проверьте, что она не торчит из-под зажима
• Не перетягивайте винты - это может повредить латунный контакт и вызвать перегрев
• Для алюминиевых проводов обязательно нанесите антиоксидантную смазку - продлит срок службы соединения
• При монтаже в плотном щите оставляйте минимум 5 мм свободного места между соседними клеммами - для доступа отвертки
• Проверяйте затяжку через 1–2 месяца после первого включения - особенно при больших токах
• Артикул uzv5-020-06 - это именно черная версия; если нужны светлые клеммы для контрастной маркировки - выбирайте другие модификации
