Колодка клеммная фибергласс ЗВИ, 12р,150°С,450V, 24A, 2,5мм.кв. | 43112FV DKC ДКС

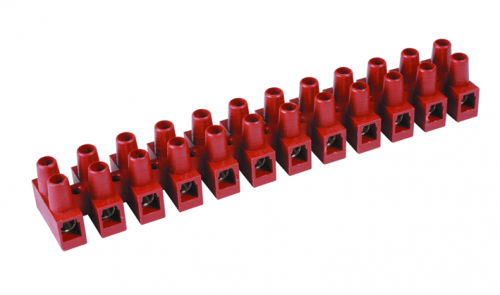

Колодка клеммная фибергласс 12-полюсная от DKC (ДКС), артикул 43112fv, предназначена для надежного и безопасного соединения проводов в условиях повышенных температур и нагрузок. Её корпус из фибергласса выдерживает нагрев до 150 C, что делает её подходящей для промышленного оборудования, где важна термостойкость.

Назначение и область применения

Колодка клеммная фибергласс 12-полюсная используется для коммутации силовых и управляющих цепей в устройствах, работающих при высоких температурах. Подходит для монтажа на станках, конвейерах, печном оборудовании, системах автоматизации и других промышленных объектах, где требуется устойчивость к тепловому воздействию. Применяется там, где обычные пластиковые клеммы не выдерживают температуру выше 90–110 C.

Технические характеристики

• Номинальное напряжение: 450 В - допустимо использование в сетях переменного и постоянного тока до этого значения;
• Номинальный ток: 24 А - способна передавать ток без перегрева при длительной работе;
• Сечение провода: до 2,5 мм2 - подходит для медных одножильных и многожильных проводов указанного сечения;
• Материал корпуса: фибергласс - высокотемпературный композит, не поддерживающий горение;
• Рабочий диапазон температур: от -20 C до +150 C - сохраняет механическую и электроизоляционную целостность даже при экстремальных температурах;
• Класс воспламеняемости: V0 - материал самозагасает после удаления источника пламени;
• Тип соединения: винтовое - обеспечивает плотный контакт при затяжке;
• Полюса: 12 - позволяет соединить до 12 проводов в одной колодке;
• Габариты: ширина 16,5 мм, высота 14,7 мм - компактная форма для плотной укладки;
• Цвет: красный - визуальное различение в сложных сборках;
• Позиция подключения: сбоку - удобно для прокладки проводов параллельно поверхности монтажа;
• Способ монтажа: непосредственная установка - крепится болтами или защелками прямо на DIN-рейку или поверхность без дополнительных оснований.

Совместимость и монтаж

Колодка клеммная фибергласс 12-полюсная совместима с любыми стандартными DIN-рейками класса C35 и C7, а также может крепиться на плоские поверхности через отверстия в корпусе. Для монтажа используйте отвертку с плоским лезвием - затягивайте винты равномерно, чтобы не повредить резьбу. Убедитесь, что зачищенная часть провода полностью помещается в гнездо, не выступает за пределы и не имеет оголённых участков вне зажима. Не применяйте инструменты с острыми кромками - они могут повредить фиберглассовый корпус.

Безопасность и стандарты

Колодка соответствует требованиям безопасности для устройств, работающих в условиях высоких температур. Материал корпуса имеет класс воспламеняемости V0 по UL 94 - это гарантирует отсутствие распространения пламени. Номинальные параметры (450 В, 24 А) соответствуют международным нормам IEC 60947-7-1 для клеммных блоков. Бронзовые контакты с никелевым покрытием снижают окисление и увеличивают срок службы соединений.

Преимущества

• Устойчивость к температуре до 150 C - единственное решение среди массовых клемм с таким показателем;
• Высокая механическая прочность фибергласса - не деформируется под давлением, не трескается при ударах;
• Никелированные бронзовые контакты - уменьшают переходное сопротивление и предотвращают коррозию;
• Компактный формат - 12 полюсов в минимальной площади, экономия места в щитах;
• Ярко-красный цвет - упрощает идентификацию и диагностику в сложных схемах.

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - риск перегрева и выхода из строя;
• Не рекомендован для частых демонтажей - многократная затяжка винтов может привести к износу резьбы;
• Не использовать во взрывоопасных средах - хотя материал V0, сертификация ATEX/IECEx отсутствует;
• Избегать прямого попадания воды - IP-класс не указан, значит, защита от влаги не гарантирована;
• Не применять в средах с агрессивными химическими веществами - фибергласс устойчив, но не ко всем растворителям.

Примеры использования

• Подключение нагревательных элементов в термических камерах;
• Соединение датчиков температуры и исполнительных механизмов в промышленных печах;
• Коммутация цепей управления в системах конвейеров с высокой тепловой нагрузкой;
• Объединение проводов в распределительных коробках рядом с двигателями или трансформаторами;
• Замена старых клемм в модернизируемых линиях, где температура превышает 100 C.

Практические советы

• Перед монтажом проверьте, что провод не имеет обломанных жил - все должны входить в зажим равномерно;
• Затягивайте винты усилием около 0,3–0,5 Нм - слишком сильное усилие может повредить резьбу или корпус;
• При использовании нескольких колодок в ряд - соблюдайте шаг 16,5 мм, чтобы не перекрывать соседние клеммы;
• Для многожильных проводов используйте наконечники - это повысит надёжность контакта и продлит срок службы;
• При замене - выбирайте аналогичную модель: именно эта версия (43112fv) от DKC оптимально сочетает температурную стойкость и плотность полюсов.
