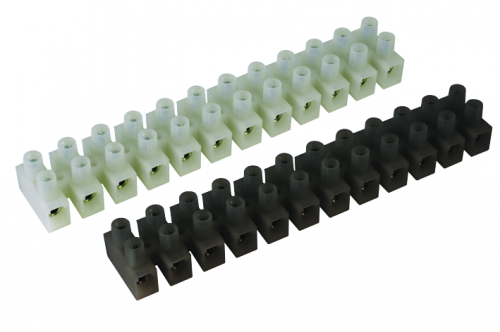

Колодка клеммная полипропилен ЗВИ черный, 12р, 85°С, 450V, 24A, 2.5мм.кв | 43112PL/R DKC ДКС

Клеммная колодка DKC (ДКС) 43112pl/r - это компактное, надежное устройство для многократного соединения проводов сечением до 2,5 мм2 в распределительных щитах и оборудовании. Полипропиленовый корпус обеспечивает устойчивость к механическим нагрузкам, а винтовой контакт гарантирует долговечное соединение даже в условиях вибраций. Применяется в системах управления, автоматизации и силовой разводке.

Назначение и область применения

Клеммная колодка DKC 43112pl/r предназначена для безопасного и удобного соединения одножильных и многожильных проводов в электрических цепях постоянного и переменного тока. Подходит для монтажа в распределительных шкафах, пультах управления, станках, конвейерах, осветительных системах и других устройствах, где требуется надежное и легко обслуживаемое соединение.

Технические характеристики

• Количество полюсов: 12 (по два контакта на каждый - всего 24 точки подключения)
• Сечение подключаемых жил: до 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: от -20 C до +85 C
• Материал корпуса: полипропилен - устойчив к ударам, вибрациям, не трескается и не деформируется
• Материал контактов: бронза OT58 с никелевым покрытием - обеспечивает хорошую проводимость и антикоррозийную стойкость
• Тип присоединения: винтовое - фиксация провода гайкой с помощью отвертки
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Габариты: ширина 16,3 мм, высота 15 мм
• Позиция подключения: провода заходят сбоку
• Класс воспламеняемости: V2 - самозатухающий материал
• Цвет: черный

Совместимость и монтаж

Клеммная колодка DKC 43112pl/r совместима с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается просто: колодка фиксируется защелкой на рейке. Для подключения используйте отвертку с плоским лезвием - затяжка винтов должна быть достаточной, чтобы провод не болтался, но без перегрузки, чтобы не повредить контакт. Обязательно зачищайте жилы до 9–10 мм, не допуская оголенных участков вне зажима. Поскольку подключение происходит сбоку, соблюдайте порядок расположения проводов для удобства диагностики.

Безопасность и стандарты

Клеммная колодка соответствует требованиям безопасности для оборудования класса II. Материал корпуса имеет класс горючести V2 - при возгорании материал самотушится. Номинальные значения тока и напряжения (24 А / 450 В) позволяют использовать её в бытовых и промышленных сетях, но не рекомендуются для высокоточных или взрывоопасных сред без дополнительной защиты. Отсутствие сертификата IP - значит, колодка не защищена от попадания воды и пыли; применять только внутри закрытых корпусов.

Преимущества

• Удобная двухконтактная система на каждом полюсе - позволяет разделять вход/выход без перемычек
• Полипропиленовый корпус выдерживает удары и вибрации - идеально для промышленных условий
• Никелированные бронзовые контакты снижают окисление и увеличивают срок службы
• Компактные размеры - экономят место в шкафу
• Чёрный цвет корпуса - маскирует следы нагара и пыли

Ограничения применения

• Не предназначен для подключения проводов сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не рассчитана на работу во влажной среде или на улице - отсутствует защита IP
• Не используется в цепях с импульсным током выше 24 А - риск оплавления контактов
• Запрещено использование в взрывоопасных зонах без специальной защиты
• Не подходит для частого демонтажа - многократная затяжка винтов может привести к износу резьбы

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Разводка питания между модулями PLC в панелях управления
• Объединение групп светильников в распределительном щите
• Соединение проводов в терморегуляторах и тепловых насосах
• Формирование цепей контроля в станках с ЧПУ

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 1,5 и 2,5 мм2 в одной колодке недопустимо
• Используйте отвертку с регулируемым моментом - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает контакт
• При необходимости замены одного провода - отключите питание и открутите только нужный винт, остальные остаются в работе
• Для удобства обслуживания помечайте каждую клемму этикетками - особенно важно при 12 полюсах
• Колодка DKC 43112pl/r совместима с другими элементами серии Quadro - можно комбинировать с переходниками, крышками и маркерами
