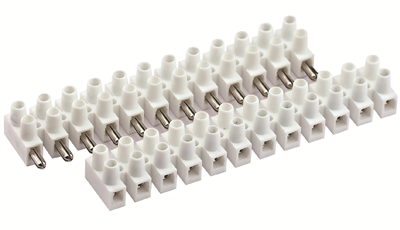

Колодка клеммная разъемн. полипропилен 12р,85°С,450V,24A, 2,5мм.кв. | 43112PLSP DKC ДКС

Клеммная колодка DKC Quadro 43112plsp - разъемное устройство из полипропилена с 12 полюсами для надежного и быстрого подключения проводов сечением 2,5 мм2 при токе до 24 А и напряжении до 450 В. Подходит для сборки распределительных щитов, управления оборудованием и частых переподключений.

Назначение и область применения

Клеммная колодка DKC Quadro 43112plsp используется для создания временных или постоянных электрических соединений между проводниками. Разъемная конструкция позволяет легко отключать и подключать участки цепи без демонтажа проводов. Применяется в системах автоматизации, промышленном оборудовании, освещении, конвейерах, станках и других устройствах, где требуется частая проверка, замена или модификация схемы.

Технические характеристики

• Количество полюсов: 12
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 2,5 мм2
• Рабочий температурный диапазон: от -40 C до +85 C
• Материал корпуса: полипропилен
• Цвет: белый
• Ширина одной ячейки: 8 мм
• Количество зажимов на один полюс: 2 (вход и выход)
• Позиция подключения: сбоку
• Тип зажима: винтовой с возможностью быстрого отключения через разъемную часть
• Способ монтажа: непосредственная фиксация на DIN-рейке или поверхность

Совместимость и монтаж

Клеммная колодка DKC Quadro 43112plsp устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть ее на рейке - дополнительные крепления не требуются. Каждый полюс имеет два зажима: входной и выходной, что позволяет последовательно соединять несколько проводов без перемычек. Удобно использовать для группового подключения одножильных и многожильных проводов сечением 2,5 мм2. Не рекомендуется применять для проводов большего сечения - это может повредить контактную группу.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полипропилена, соответствует требованиям безопасности при работе в условиях повышенной температуры. Номинальное напряжение 450 В обеспечивает безопасную работу в сетях переменного тока до 440 В. Температурный предел +85 C позволяет использовать колодку в помещениях с высокой тепловой нагрузкой, например рядом с силовыми преобразователями. Класс воспламеняемости указан как “Прочее” - официальная сертификация по IEC 60947-7-1 не указана, но материал соответствует типовым требованиям для промышленных клемм.

Преимущества

• Разъемная конструкция позволяет менять провода без откручивания винтов - экономит время при обслуживании.
• Высокая плотность компактного исполнения: 12 полюсов занимают всего 96 мм ширины (12 × 8 мм).
• Полипропиленовый корпус устойчив к химическим воздействиям, влаге и механическим повреждениям.
• Два зажима на полюс позволяют организовать проходные соединения без дополнительных перемычек.
• Удобная боковая подводка проводов снижает риск перегиба и затруднений при укладке в щите.

Ограничения применения

• Не предназначен для работы с проводами сечением более 2,5 мм2 - возможен перегрев и потеря контакта.
• Не рассчитан на постоянное погружение в жидкость - хотя IP-класс не указан, полипропилен не гарантирует герметичность.
• Не следует использовать в средах с агрессивными газами или растворителями - даже устойчивый полипропилен может деформироваться при длительном контакте с маслами, кислотами или спиртами.
• Запрещено применять в цепях с импульсным током выше 24 А - возможен пробой изоляции или оплавление контактов.

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком.
• Групповое подключение светильников в распределительном щите торгового центра.
• Переход от основного кабеля к нескольким ответвлениям в системе кондиционирования.
• Обслуживание системы аварийного освещения - можно быстро отключить одну ветку без отключения всей сети.

Практические советы

• Перед затяжкой винта убедитесь, что жила провода полностью вошла в зажим - не допускайте выступающих концов.
• Используйте отвертку с плоским наконечником подходящего размера - слишком маленькая или сломанная отвертка может повредить пластиковую головку винта.
• При использовании многожильного провода запрессуйте его наконечником - так повысится надежность контакта и продлится срок службы.
• Проверьте совпадение цвета корпуса с другими элементами щита - белый цвет хорошо сочетается с большинством стандартных решений, но может отличаться от черных или серых аналогов.
• При необходимости удлинения цепи используйте переходники или перемычки того же класса - не смешивайте клеммы с разными номиналами тока.
