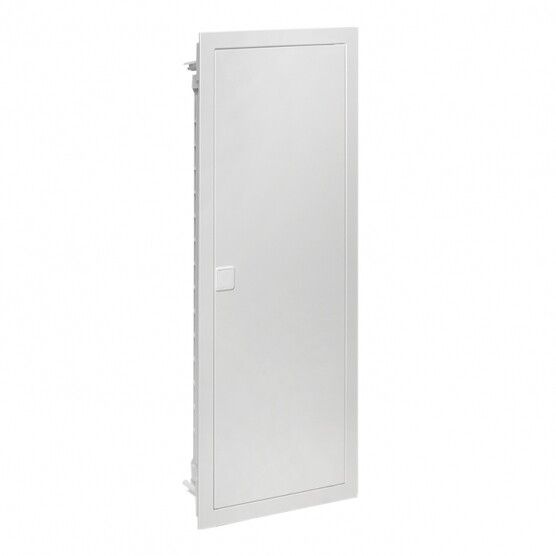

Встраиваемый силовой щит "Nova" 60 мод. с металл. дверью IP40 Proxima | nv-pb-md-5 EKF

Щит силовой встраиваемый 60 модулей с металлической дверью IP41 от EKF серии Nova предназначен для скрытой установки в стену и сборки распределительных устройств с модульным оборудованием на DIN-рейках. Корпус из пластика с металлической дверью обеспечивает надежную защиту внутренних элементов, а компактная глубина 87 мм позволяет использовать его даже в тонких стенах.

Назначение и область применения

Щит силовой встраиваемый 60 модулей с металлической дверью IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования в жилых, офисных и промышленных зданиях. Подходит для сборки силовых щитов, а также комбинированных решений с подключением слаботочных систем - например, домофонов, Wi-Fi роутеров или видеонаблюдения. Благодаря способу монтажа «скрытой установки» идеально встраивается в бетонные, кирпичные и гипсокартонные стены.

Технические характеристики

• Модульная ширина: 60 модулей (стандарт 17,5 мм на модуль)
• Монтажная глубина: 87 мм - оптимальна для тонких стен
• Количество рядов: 5 - позволяет равномерно распределить нагрузку по высоте
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Материал двери: металл - повышает механическую прочность и защищает от вскрытия
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Тип крышки: закрытого типа - с герметичной дверью и кнопочным замком
• Вид запора: кнопка - удобный одноручный механизм открывания
• Цвет: белый - сочетается с интерьерами, легко моется
• Гарантия: 60 месяцев - подтверждает долговечность материала и сборки
• DIN-рейка: есть - совместима со всеми стандартными модулями

Совместимость и монтаж

Щит силовой встраиваемый 60 модулей с металлической дверью IP41 совместим с любым модульным оборудованием, соответствующим стандарту DIN EN 60715. Для установки в гипсокартон в комплекте предусмотрены специальные крепления - достаточно проверить наличие их в вашей коробке. Монтаж выполняется в подготовленное отверстие в стене; рекомендуется соблюдать точные размеры проема, чтобы избежать люфта. Глубина 87 мм требует учета толщины отделки - особенно при использовании декоративных панелей.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твердых объектов диаметром более 1 мм, но не обеспечивает защиту от влаги. Поэтому щит не предназначен для установки во влажных помещениях (ванная, баня, подвал с постоянной сыростью). Крышка из металла снижает риск несанкционированного доступа, а кнопочный замок исключает использование инструментов для вскрытия. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств до 1000 В переменного тока.

Преимущества

• Съемные DIN-рейки - позволяют заранее собрать и протестировать всю группу аппаратов вне щита
• Съемные кабельные фланцы - упрощают прокладку и фиксацию вводных кабелей
• Гребенка для фиксации проводов - снижает риск перегибов и улучшает организацию внутри
• Регулировка двери по глубине - компенсирует неточности при монтаже в стену
• Минималистичный дизайн - не выделяется в интерьере, легко сочетается с другими элементами

Ограничения применения

• Не применяется в условиях повышенной влажности - IP40 не защищает от брызг и пара
• Не подходит для открытой установки - только скрытая вставка в стену
• Максимальная глубина 87 мм ограничивает применение крупных модулей с выступающими элементами (например, некоторых терморегуляторов)
• Пластиковый корпус менее устойчив к ударным нагрузкам - не рекомендован для мест с высоким риском механических повреждений

Примеры использования

• Электрощит в квартире: 12 модулей - автоматы освещения, 8 - розеток, 4 - УЗО, 2 - счетчик, остальное - резерв
• Офисный щит: питание серверов, Wi-Fi точки, телефония, система контроля доступа
• Жилой комплекс: распределение энергии между этажами через центральный щит с последующим ответвлением
• Индивидуальный проект: комбинированный щит с силовыми и слаботочными модулями (антенные делители, сетевые фильтры)

Практические советы

• Перед монтажом проверьте комплектацию: в комплекте должны быть крепления для гипсокартона, если стена не бетонная
• Учитывайте посадочные размеры: внешняя ширина щита должна быть меньше проема на 5–10 мм для свободной установки
• При использовании большого количества кабелей - используйте гребенку и фланцы, чтобы избежать перегрузки и перегрева
• Дверь из металла тяжелее пластиковой - при частом обслуживании убедитесь, что петли плотно прилегают
• Артикул nv-pb-md-5 - это именно щит с металлической дверью; если нужна пластиковая - выбирайте другие варианты серии Nova
