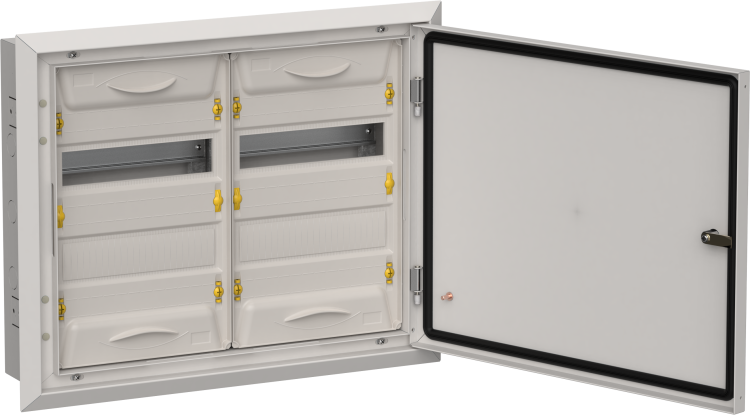

Корпус ЩРв-48 (2х24) TITAN 5 505х625х130 IP31 метал. сер. IEK TI5-50-V-2X024-31-7035

Корпус металлический ЩРв-48 (2х24) 505х625х130мм IP31 серый от бренда IEK (ИЭК), артикул ti5-50-v-2x024-31-7035, предназначен для компактной сборки распределительных щитов в помещениях с умеренной влажностью. Этот корпус из стали обеспечивает прочную основу для монтажа автоматических выключателей, УЗО и других модульных устройств в системах на 230/400 В.

Назначение и область применения

Корпус ЩРв-48 используется для создания распределительных щитов в жилых, офисных и промышленных зданиях. Он подходит для ввода электроэнергии, её дальнейшего распределения по групповым цепям и защиты от перегрузок и коротких замыканий. Применяется там, где требуется надёжная фиксация модульного оборудования - например, в этажных щитах, подъездных распределительных пунктах или на участках с ограниченным доступом.

Технические характеристики

• Общее количество модулей DIN: 48 (распределено по двум рядам по 24 модуля каждый)
• Габариты: 505×625×130 мм (ширина × высота × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Наличие DIN-реек: да, две шины для крепления модульной аппаратуры
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: скрытая установка в стену
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Для монтажа необходимо подготовить нишу в стене с габаритами не менее 510×630×135 мм - с запасом 5 мм по каждому направлению для удобства установки и вентиляции. Крышка крепится на петлях и открывается на 90°, что позволяет работать с оборудованием без демонтажа всего щита. Подключение проводов осуществляется через входные отверстия внизу и сверху корпуса - они предварительно закрыты заглушками, которые можно удалить при необходимости.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с внутренними элементами и защищает от попадания крупной пыли и конденсата. Материал корпуса не поддерживает горение и не содержит токсичных веществ.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная двухрядная компоновка - оптимальна для сложных схем с большим количеством устройств
• Фиксированные DIN-рейки обеспечивают точное расположение модулей
• Скрытое исполнение снижает риск повреждений и улучшает эстетику интерьера
• Долгий срок службы - до 15 лет без потери функциональности

Ограничения применения

Не рекомендуется использовать в условиях повышенной влажности, на улице, в сырых подвалах или местах с постоянным воздействием струй воды - степень защиты IP31 недостаточна для таких сред. Также корпус не предназначен для установки в зонах с взрывоопасной средой или агрессивными химическими парами. Недопустимо применение в качестве открытого щита - он рассчитан исключительно на скрытую установку в стену.

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления освещением в офисном помещении
• Распределительный пункт на производстве для питания станков и конвейеров
• Автоматический щит в котельной с защитой от перегрузок

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши позволяла свободно открыть крышку - минимальная глубина стены должна быть 130 мм + 10–15 мм на отделочные материалы
• Используйте термостойкие клеммы и провода сечением, соответствующим нагрузке - корпус не имеет встроенных тепловых сбросов
• При проходе кабелей используйте пластиковые втулки - острые кромки металла могут повредить изоляцию
• Для обслуживания щита всегда отключайте питание; даже при закрытой крышке внутри находятся опасные потенциалы
• Артикул ti5-50-v-2x024-31-7035 - часть серии TITAN от IEK, поэтому все комплектующие этой серии совместимы между собой
