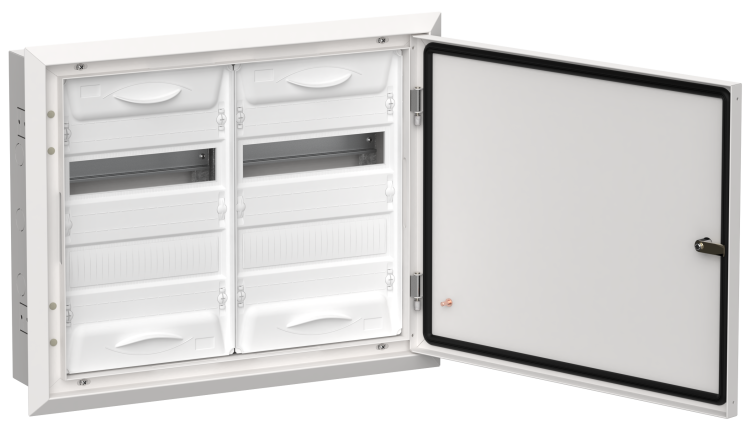

Корпус ЩРв-48 (2х24) TITAN 5 505х625х130 IP31 метал. бел. IEK TI5-50-V-2X024-31

Корпус металлический ЩРв-48 (2х24) 505х625х130мм IP31 белый от бренда IEK - это готовый металлический щит для внутренней установки, предназначенный для компоновки автоматических выключателей, УЗО и другой модульной аппаратуры в системах электроснабжения 230/400 В. Артикул ti5-50-v-2x024-31 соответствует серии TITAN 5.

Назначение и область применения

Корпус ЩРв-48 предназначен для сборки распределительных электрощитов в помещениях с контролируемой средой. Он используется для ввода электроэнергии, её дальнейшего распределения по групповым цепям и защиты от перегрузок и коротких замыканий. Подходит для жилых домов, офисов, административных зданий и промышленных объектов с невысокими требованиями к защите от внешних воздействий.

Технические характеристики

• Общий размер: 505×625×130 мм (Ш×В×Г)
• Количество модулей DIN: 48 (распределено на два ряда по 24 модуля каждый)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикального каплевидного конденсата
• Наличие DIN-реек: две стандартные рейки (по одной на каждом ряду)
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: внутренний (скрытый) - устанавливается в нишу стены
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина модуля 17,5 мм). Для монтажа требуется подготовить нишу в стене с габаритами не менее 515×635×140 мм - чтобы обеспечить зазор для фиксации и открывания крышки. Крышка крепится на шарнирах и открывается на 90°. Перед установкой проверьте соответствие глубины ниши толщине корпуса (130 мм) - недостаточная глубина затруднит монтаж проводов и обслуживание.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасную работу в условиях возможного образования конденсата внутри помещения, но не допускает попадание воды извне. Не предназначен для установки во влажных, сырых или открытых местах.

Преимущества

• Удобная двухрядная компоновка позволяет равномерно распределить нагрузку между модулями и легко организовать разводку
• Порошковое покрытие предотвращает коррозию и сохраняет эстетичный вид даже после длительной эксплуатации
• Жесткая стальная конструкция обеспечивает механическую прочность и долговечность
• Фиксация DIN-реек выполнена надежно - не требуются дополнительные крепления при установке оборудования

Ограничения применения

• Не применяется на улице, в подвале с высокой влажностью или в помещениях с постоянным воздействием воды - степень защиты IP31 недостаточна
• Не рекомендован для помещений с агрессивными химическими веществами или повышенной запыленностью
• Внутренняя установка требует обязательной подготовки ниши - невозможно смонтировать на поверхности стены
• Не содержит встроенных элементов управления - все устройства устанавливаются дополнительно

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Подъездный щит многоквартирного дома
• Распределительный щит в офисе или торговом помещении
• Локальные щиты для освещения, розеточных групп и бытовых приборов

Практические советы

• Перед заказом убедитесь, что ваша ниша имеет достаточные размеры - минимально допустимые проемы указаны в разделе «Совместимость и монтаж»
• При планировании количества модулей учтите, что некоторые устройства (например, УЗО или АВ) занимают 2–4 места
• Для удобства обслуживания оставляйте свободное место рядом с основными автоматами - так легче будет подключать и отключать провода
• При монтаже используйте термостойкие клеммы и правильно рассчитывайте сечение проводов - перегрев может повредить изоляцию в ограниченном объеме корпуса
• Артикул ti5-50-v-2x024-31 - это часть серии TITAN 5; другие модели этой серии имеют аналогичные решения для других размеров и классов защиты
