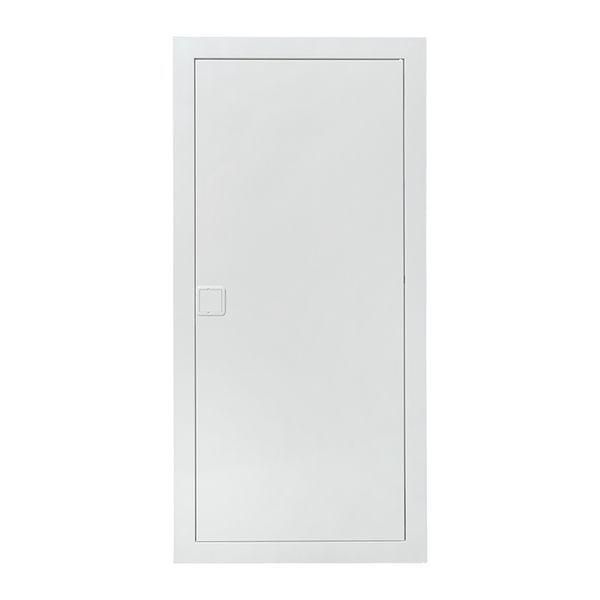

Встраиваемый силовой щит "Nova" 48 модулей с пластиковой дверью IP41 | nv-pb-pd-4 EKF

Силовой щит встраиваемый 48 модулей с пластиковой дверью IP40/IP41 EKF (артикул NV-PB-PD-4) предназначен для компактной и безопасной установки модульного оборудования внутри стен. Корпус из прочного пластика серии Nova обеспечивает надежную защиту от внешних воздействий и подходит как для жестких, так и для мягких оснований.

Назначение и область применения

Щит используется для сборки распределительных устройств в помещениях с нормальными условиями эксплуатации. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных элементов. Применяется в квартирах, офисах, административных зданиях, на объектах ЖКХ и малых производствах. Может использоваться как для силовых цепей, так и для слаботочного оборудования - например, Wi-Fi роутеров или патч-панелей, если установлены монтажные платы.

Технические характеристики

• Количество модулей: 48 (стандарт 17,5 мм каждый)
• Степень защиты: IP40 (защита от твердых частиц >1 мм), IP41 (защита от вертикально падающих капель воды)
• Материал корпуса: термостойкий пластик
• Тип двери: пластиковая, с замком
• Глубина корпуса: соответствует стандартным требованиям для 48 модулей (без указания точного значения - исходя из типового исполнения серии Nova)
• Крепление: DIN-рейки (на 35 мм и 75 мм)
• Установка: встраиваемая в стену

Совместимость и монтаж

Щит совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Монтаж возможен в бетон, кирпич и гипсокартон - в комплекте предусмотрены специальные крепления для гипсокартона. Кабельные фланцы съемные - позволяют легко подводить провода после установки. Шасси с DIN-рейками также снимаются, что упрощает предварительную сборку оборудования вне стены. Регулируемые двери обеспечивают плотное закрывание даже при небольших перепадах толщины стены.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP40/IP41 гарантирует защиту от случайного контакта с токоведущими частями и попадания крупной пыли. Нет сертификации для взрывоопасных сред или уличного монтажа - использование за пределами помещений запрещено.

Преимущества

• Съемные шасси - удобство сборки до монтажа в стену
• Съемные кабельные фланцы - легкая прокладка и фиксация проводов
• Гребенка для входящих проводников - снижает риск перегиба и повреждения изоляции
• Регулировка двери по глубине - точная посадка при неровностях стены
• Минималистичный дизайн - эстетично сочетается с интерьером
• Возможность заказа основания и двери отдельно - гибкость при ремонте или модификации

Ограничения применения

• Не предназначен для наружной установки - недостаточная защита от влаги и температурных колебаний
• IP40/IP41 не защищают от прямого потока воды, струй или высокой влажности - не использовать в банях, подвалах с постоянной сыростью
• Пластиковая дверь менее устойчива к механическому воздействию - не рекомендован для мест с высокой проходимостью или риском повреждения
• Не поддерживает установку крупногабаритного оборудования (например, трансформаторов или больших АВ) - только модульные устройства

Примеры использования

• Главный распределительный щит в квартире с 10–15 группами освещения и розеток
• Электрошкаф в офисном помещении для управления светом, кондиционерами и сетевым оборудованием
• Объединённый щит: силовые автоматы + слаботочные модули (Wi-Fi, видеонаблюдение) на одном уровне
• Альтернатива металлическим щитам там, где важна невидимость и безопасность детей

Практические советы

• Перед монтажом проверьте толщину стены - она должна позволять полностью спрятать корпус без выпирающих элементов
• При работе с гипсокартоном используйте только те крепления, которые указаны в комплекте - самодельные фиксаторы могут вызвать деформацию
• Фиксируйте входящие кабели через гребенку - это уменьшает нагрузку на клеммы и продлевает срок службы
• Если планируете добавлять слаботочное оборудование, заранее выберите модель с монтажной платой - её нельзя установить позже
• Артикул NV-PB-PD-4 - это готовый комплект «основание+дверь». Для замены двери отдельно ищите модели с суффиксом D (например, NV-PB-D-PLASTIC)
