Корпус металлический ЩРн-36 (540х310х120мм) IP31 бел. TITAN 3 IEK MKM13-N-36-31-Z

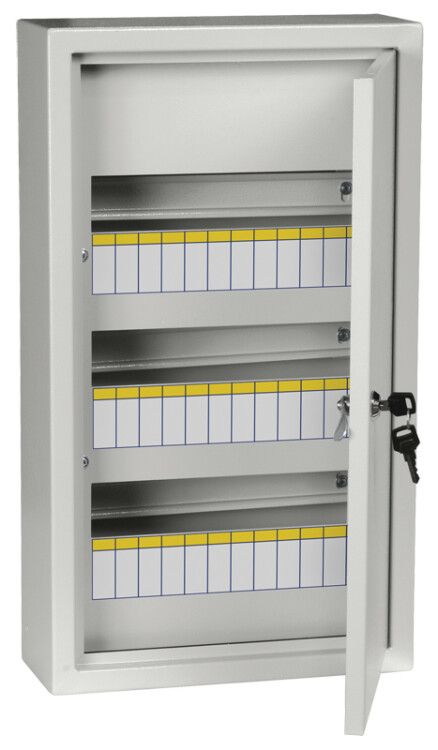

Корпус металлический ЩРн-36 (540×310×120 мм) IP31 белый от IEK - это готовый навесной щит распределительный для сборки электрооборудования в бытовых и административных помещениях. Артикул mkm13-n-36-31-z рассчитан на 36 модулей DIN, имеет три ввода кабеля и соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

Щит распределительный ЩРн-36 предназначен для внутренней установки автоматических выключателей, УЗО, реле и других устройств в компактном защищенном корпусе. Подходит для монтажа в жилых домах, квартирах, гаражах, офисах и производственных помещениях с умеренным климатом. Корпус используется там, где требуется надежная фиксация оборудования и доступ к нему через закрытую дверцу.

Технические характеристики

• Габариты: 540 × 310 × 120 мм
• Количество модулей DIN: 36 (три ряда по 12 модулей)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Толщина стенок: 0,8–1,0 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикального каплевого конденсата
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Количество вводов: 3 круглых отверстия диаметром 31 мм, расположенные снизу
• Тип крышки: закрытого типа с дверцей из металла
• Наличие замка: да - односторонний замок для предотвращения неквалифицированного доступа
• DIN-рейка: есть, установленная внутри
• Способ монтажа: открытая установка на стену
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 80%
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Щит совместим со всеми стандартными модульными аппаратами (Автоматические выключатели, УЗО, контакторы) шириной 17,5 мм на рейке DIN 35 мм. Для монтажа используются четыре крепежных отверстия на задней стенке. Кабельные вводы - три отверстия Ø31 мм снизу; рекомендуется использовать пластиковые или резиновые вводы для герметизации. Монтаж выполняется на ровную поверхность с помощью саморезов или анкеров. Напряжение питания - до 400 В переменного тока.

Безопасность и стандарты

Произведён согласно ТУ YKM.001.2015, прошел лабораторные испытания на механическую прочность и термостойкость. Соответствие классу защиты IP31 обеспечивает защиту от случайного прикосновения к токоведущим частям и попадания крупных частиц пыли. Отсутствие сертификации по ГОСТ Р 51321.1 не исключает применение в объектах с невысокими требованиями к степени защиты - например, в частных домах или гаражах.

Преимущества

• Высокая плотность компоновки: 36 модулей позволяют вместить сложную систему защиты даже в малогабаритном помещении
• Защита от внешних воздействий: IP31 снижает риск повреждений от брызг воды и пыли
• Надежная конструкция: стальной корпус с толщиной 0,8–1,0 мм обеспечивает долговечность
• Функциональная дверца с замком - позволяет контролировать доступ к оборудованию
• Поддерживается российским производителем IEK - гарантия совместимости с другими изделиями серии TITAN

Ограничения применения

• Не подходит для установки во влажных средах (банях, бассейнах, на улице): степень защиты IP31 недостаточна для постоянного воздействия жидкости
• Не предназначен для взрывоопасных зон - отсутствуют специальные маркировки Ex
• Не имеет встроенной системы вентиляции - возможен перегрев при длительной нагрузке выше 80% от номинала
• Комплектность “некомплектная” - DIN-рейка есть, но крепления, вводы, шины и другие элементы необходимо докупать отдельно

Примеры использования

• Главный распределительный щит в двухэтажном коттедже с 36 модулями: автоматы освещения, розеток, кондиционера, теплого пола
• Щит управления в гараже: питание сварочного аппарата, света, зарядного устройства
• Аварийный щит в офисе: резервирование группы розеток через УЗО и автомат
• Распределительный пункт в цеху: управление несколькими станками через групповые автоматы

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 31 мм требует точного подбора вводов или доработки
• Учитывайте высоту корпуса (540 мм) - он занимает много места на стене, лучше располагать на уровне глаз
• Для увеличения срока службы используйте антикоррозийные составы на крепежных местах, особенно в условиях повышенной влажности
• При использовании в холодных помещениях (например, гараж зимой) следите за образованием конденсата - IP31 не препятствует ему полностью
• Выбирая оборудование для этого щита, помните: 36 модулей = максимум 36 однофазных автоматов или комбинаций (например, 18 двойных УЗО+автоматов)
