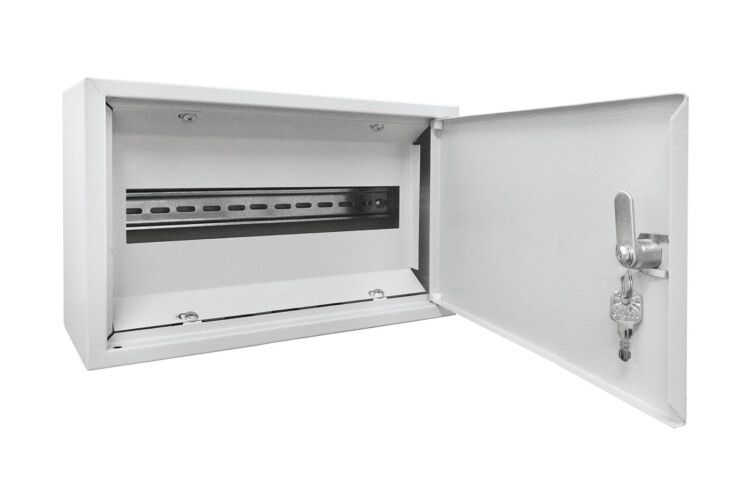

Щит распределительный металлический ЩРН-36 (480х300х120) от TDM ELECTRIC предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Его прочный стальной корпус и IP31 защищают оборудование от случайного контакта и пыли, что делает щит надёжным решением для внутренних распределительных систем.

Назначение и область применения

Щит распределительный металлический ЩРН-36 (480х300х120) используется для приёма и распределения электроэнергии в одно- и трёхфазных сетях с напряжением до 380/220 В и частотой 50 Гц. Подходит для установки в жилых, офисных и промышленных зданиях - например, в этажных щитовых, на кухнях, в мастерских и административных помещениях. Максимальная модульная вместимость - 36 модулей, что позволяет разместить комбинацию автоматов, УЗО, реле и другого оборудования.

Технические характеристики

• Корпус: сталь с текстурированным полиэстеровым порошковым покрытием (RAL 7035, серый)
• Габариты: 480×300×120 мм (Ш×В×Г)
• Внутренняя глубина: 120 мм
• Количество рядов: 3
• Модульная ширина: 36 модулей (стандарт 17,5 мм на модуль)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Наличие DIN-рейки: да, три рейки для фиксации модульных устройств
• Количество дверей: одна, с замком
• Тип закрытия: механический замок (не электронный)
• Передняя панель: с вырезами для вывода проводов и управления
• Способ монтажа: открытая установка (на стену)
• Глубина установочная: 0 мм - не предназначена для встраивания в стену

Совместимость и монтаж

Щит распределительный металлический ЩРН-36 (480х300х120) совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используются предварительно подготовленные отверстия на задней стенке - достаточно закрепить щит на стене саморезами или дюбелями. DIN-рейки уже установлены внутри, провода заводятся через перфорированные отверстия в нижней части корпуса. Замок обеспечивает доступ только авторизованному персоналу. Не требует специальных инструментов - всё можно собрать обычной отвёрткой.

Безопасность и стандарты

Щит соответствует требованиям безопасности для распределительных устройств бытового и легкопромышленного назначения. Степень защиты IP31 исключает попадание крупной пыли и капель воды сверху - этого достаточно для помещений с нормальным уровнем влажности. Корпус из стали и порошковое покрытие обеспечивают долговечность и устойчивость к коррозии. Отсутствие встроенных средств защиты от перегрузки - функции реализуются внешними аппаратами (автоматами, УЗО).

Преимущества

• Оптимальные габариты: компактный, но вместительный - 36 модулей в малом формате
• Прочная стальная конструкция - устойчив к деформациям при нагрузках
• Порошковое покрытие - не царапается, легко моется, не выгорает на свету
• Наличие замка - повышает безопасность и контролирует доступ
• Вырезы на передней панели - позволяют удобно выводить провода и кнопки управления

Ограничения применения

• Не подходит для установки на улице - IP31 недостаточно для воздействия дождя или брызг
• Не рассчитан на встраивание в стену - глубина установки равна 0 мм, требуется свободное пространство спереди
• Не имеет встроенного термозащитного или противопожарного устройства - необходимо использовать внешние автоматы
• Подходит только для сетей до 380/220 В - не применяется в высоковольтных системах

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Главный щит в офисе или небольшом магазине
• Распределительный пункт на производственном участке (например, для питания станков)
• Щит для группового освещения в подъезде
• Аппаратный щит в котельной или насосной

Практические советы

• При планировании компоновки учтите, что каждый модуль занимает 17,5 мм - 36 модулей = 630 мм по ширине, но щит имеет всего 480 мм, значит, некоторые устройства будут располагаться в два ряда (по 3 ряда внутри)
• Используйте клеммы и перемычки для организации нулевых и заземляющих шин - они не входят в комплект, но обязательны для правильного монтажа
• Проверьте посадочные места для проводов - отверстия должны быть герметично закрыты после прокладки кабелей, чтобы сохранить степень защиты IP31
• Щит распределительный металлический ЩРН-36 (480х300х120) от TDM ELECTRIC лучше устанавливать на уровне глаз - так проще обслуживать и проверять показания
• Не используйте этот щит там, где возможны удары или вибрации - он не имеет усиленной рамы для таких условий
