Корпус металлический учетный навесной 2-дверный 680х585х160 3-фазный 72 модуля IP31 ЩРУН-3/72 - 30440DEK APC

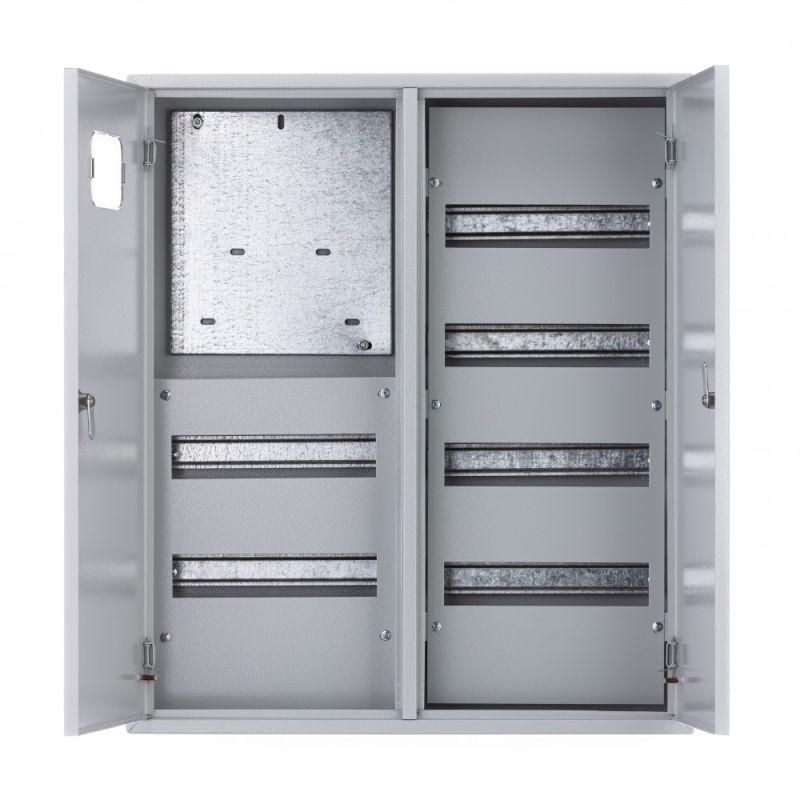

Корпус металлический учетный навесной двухдверный ЩРУН-3/72 от DEKraft предназначен для установки трехфазного счетчика и коммутационной аппаратуры в условиях внутреннего монтажа. Этот щит обеспечивает надежное размещение 72 модулей DIN, защищает оборудование от механических воздействий и подходит для объектов жилищно-коммунального и промышленного назначения.

Назначение и область применения

ЩРУН-3/72 - это учетный распределительный щит, предназначенный для монтажа электросчетчиков и автоматических выключателей, УЗО, контакторов и других модульных устройств. Подходит для установки в помещениях с нормальной влажностью: квартирах, офисах, производственных цехах, ТЭЦ, ЖКХ. Используется там, где требуется фиксированная, защищенная и доступная точка учета электроэнергии.

Технические характеристики

• Форм-фактор: навесной, двухдверный
• Габариты: 680×585×160 мм
• Количество модулей DIN: 72 (6 рядов по 12 модулей по 18 мм каждый)
• Материал корпуса: сталь, окраска RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Наличие DIN-реек: да, установлены две рейки для модульной аппаратуры
• Клеммы: предусмотрены шины N и PE с креплением
• Заземление: два болта - на дверце и на корпусе
• Ввод кабелей: сверху и снизу через предварительно подготовленные отверстия
• Запирание: дверца с замком и комплектом ключей
• Гарантия: 36 месяцев

Совместимость и монтаж

ЩРУН-3/72 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа используйте DIN-рейки, уже установленные внутри корпуса. Крепление к стене выполняется через четыре монтажных ушка на задней панели. Перед установкой проверьте соответствие посадочного места: глубина 160 мм требует свободного пространства за щитом минимум 180–200 мм для удобства обслуживания. Ввод кабеля рекомендуется выполнять через нижние отверстия - так проще организовать гофру и избежать перегибов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 62208. Степень защиты IP31 гарантирует безопасность от случайного прикосновения к токоведущим частям и попадания крупных частиц пыли. Наличие заземляющих болтов и шин N/PE обеспечивает правильное выполнение системы TN-S/TN-C-S. Все металлические детали корпуса и дверцы соединены между собой для равнопотенциального заземления.

Преимущества

• Двухдверная конструкция позволяет легко обслуживать счетчик и аппаратуру без демонтажа всего щита
• Четкая организация: 6 рядов по 12 модулей обеспечивают систематизацию проводки
• Уже встроенные шины N и PE снижают время сборки и исключают риск неправильного подключения
• Стальная конструкция устойчива к деформациям и долговечна при нагрузках
• Замок с ключом повышает безопасность и контролирует доступ к учетному оборудованию

Ограничения применения

ЩРУН-3/72 не предназначен для установки на улице, в сырых помещениях или местах с постоянным брызгами воды - IP31 не обеспечивает защиту от струй или конденсата. Также не следует использовать в средах с высокой запыленностью, агрессивными газами или температурой ниже -10C и выше +40C. Не рассчитан на прямую нагрузку более 125 А - для больших токов нужен щит с усиленной конструкцией и внешними рубильниками.

Примеры использования

• Установка в подъездном щите многоквартирного дома для учета потребления энергии
• Размещение в административном здании для контроля электропитания отделений
• Подключение к вводному устройству на производстве перед группой автоматов
• Альтернатива старому щиту при модернизации электропроводки

Практические советы

• Перед монтажом проверьте, что все отверстия для ввода кабелей закрыты заглушками - открывайте только те, которые будут использоваться
• Не забудьте проложить заземляющий провод от корпуса к контуру заземления - он должен иметь минимальное сечение 10 мм2
• При сборке используйте метки на проводах: это ускорит диагностику и будущее обслуживание
• ЩРУН-3/72 можно дополнять дополнительными DIN-рейками, если есть место - но не превышайте суммарную нагрузку на крепления
• При заказе нескольких экземпляров - сохраняйте одинаковый порядок расположения модулей: это упрощает обучение персонала и плановое обслуживание
